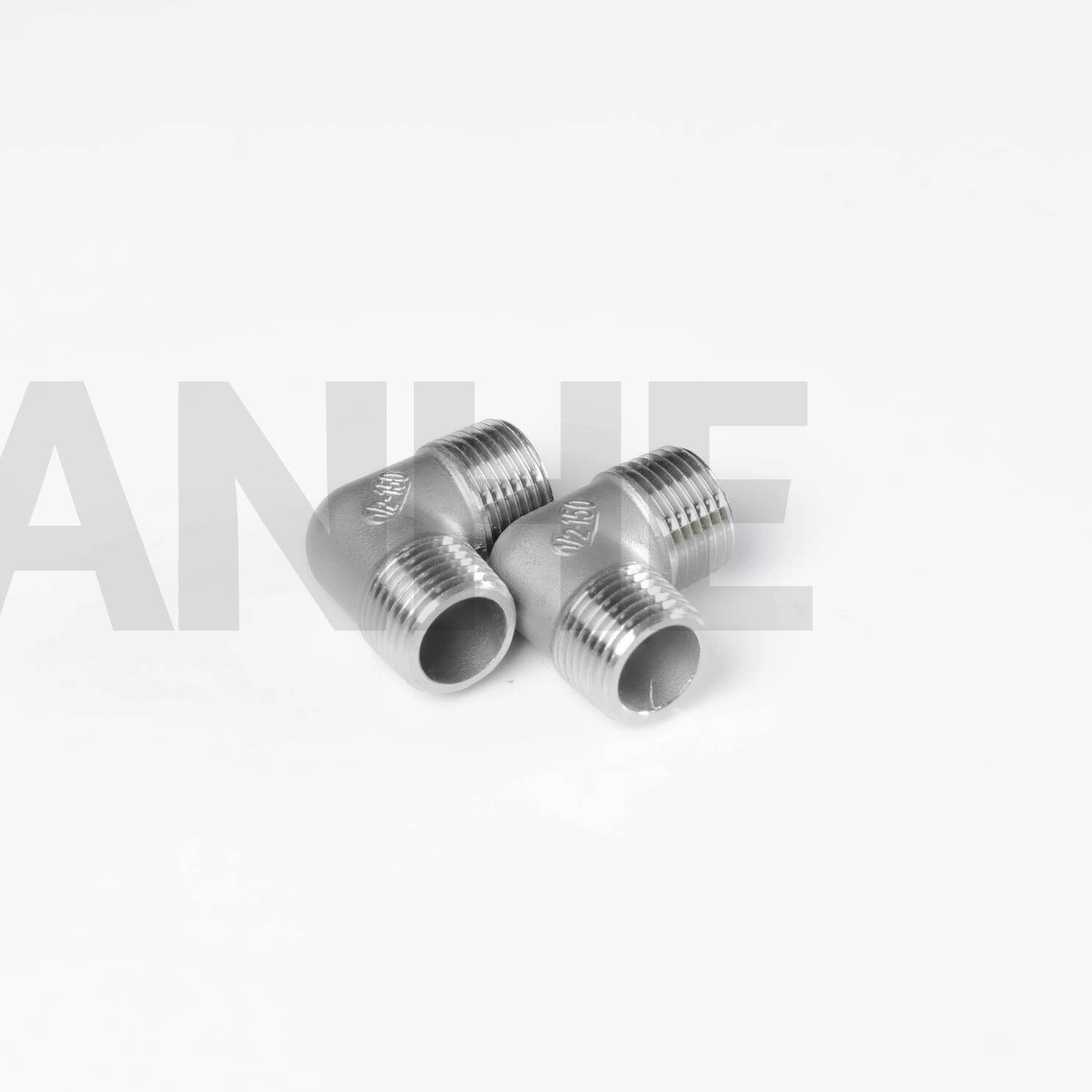

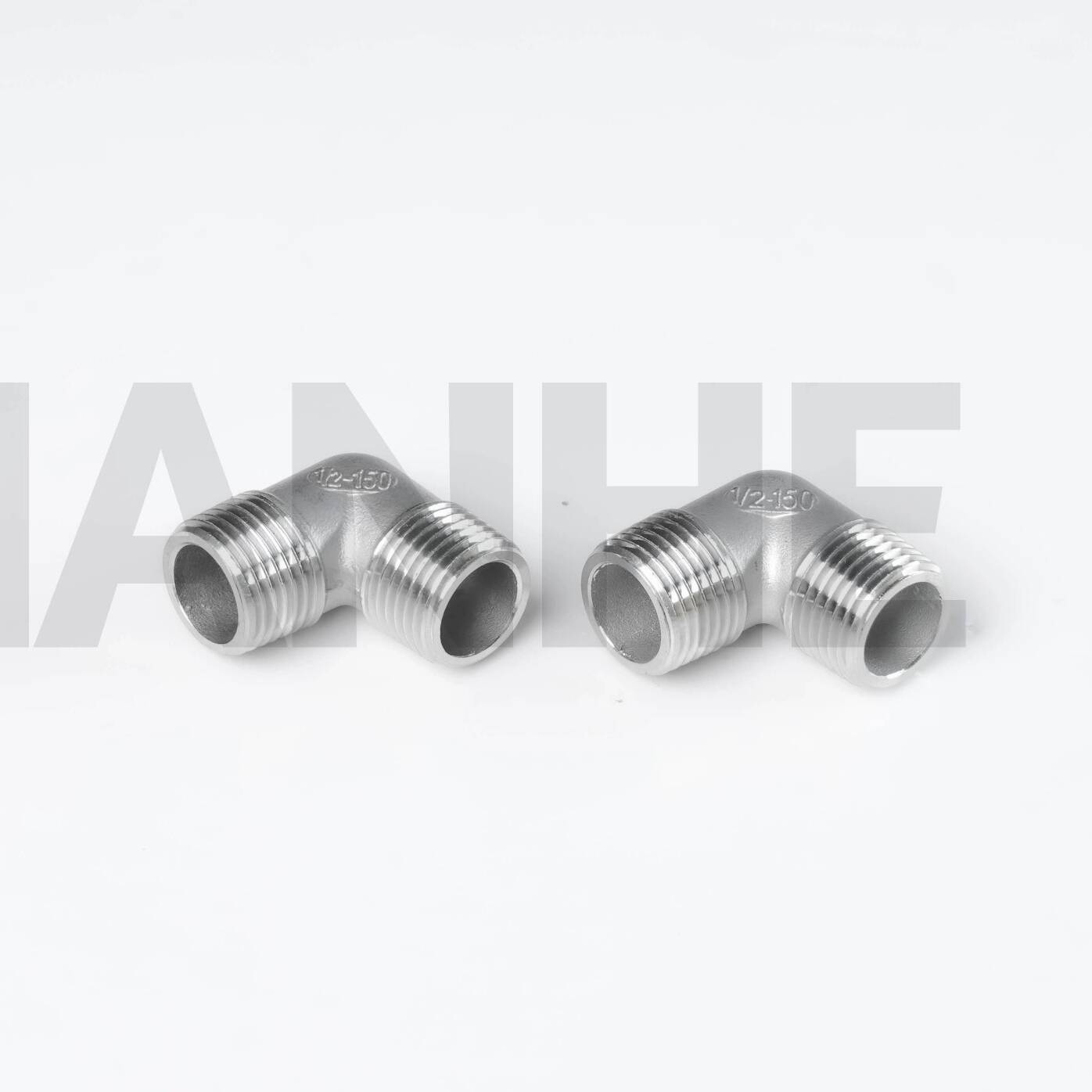

고압 스테인레스 스틸 150# 90도 스레드 엘보우는 누출 없는 연결과 구조적 안정성을 보장하면서 고압 스레드 시스템에서 방향을 변경하도록 설계된 정밀 엔지니어링 파이프 피팅입니다. 304 또는 316 스테인리스강으로 제작된 이 엘보우에는 NPT 나사산(ANSI B1.20.1)과 1.5D 반경이 있어 강도와 내식성을 모두 요구하는 산업 및 상업용 응용 분야에 이상적입니다.
프리미엄 소재 및 스레딩:
ASTM A312 스테인리스강(304 또는 316)으로 제작되었으며 최소 인장 강도는 515MPa이고 신장율은 30% 이상이므로 고압 시나리오에서 내충격성을 갖습니다.
암나사 NPT 스레드(60° 각도, 1/2"-2" 크기의 경우 인치당 11.5 스레드) ±0.05mm 공차로 가공되고 1.5x 작동 압력(150# 등급의 경우 150 PSI)으로 테스트되었습니다.
흐름 및 스트레스 최적화:
1.5D 중심선 반경(ANSI B16.11 준수)은 흐름 저항과 난류를 줄여 표준 짧은 반경 엘보우보다 10% 더 높은 Cv 값을 달성합니다.
강화된 힐 및 토우 부분(1.2x 벽 두께)은 펌프 및 압축기 연결에 중요한 열팽창 및 진동을 견뎌냅니다.
다양한 호환성:
공기, 물, 오일 및 비부식성 가스 응용 분야에 적합한 NPT 나사산을 사용하여 탄소강, 스테인리스강 및 플라스틱 파이프에 연결합니다.
스케줄 40(표준 압력) 및 스케줄 80(고압) 옵션(스케줄 80의 경우 최대 3,000 PSI)과 함께 1/8" ~ 4" NPS 크기로 제공됩니다.
규정 준수 및 마무리:
제약 및 반도체 산업의 고순도 시스템을 위한 선택적 전해연마(Ra ≤0.8μm)를 통해 ASME B16.11 및 MSS SP-83 표준을 충족합니다.
부동태화 표면(316 엘보용)은 금속 이온 침출을 줄여 식품 등급 응용 분야에 대한 FDA 21 CFR Part 177 준수를 보장합니다.
고압 및 부식성 환경에 이상적:
산업용 유압장치: 오일 첨가제로 인한 성능 저하를 방지하는 316개의 엘보를 통해 기계 및 자동화 시스템의 유압유 방향을 전환합니다.
HVAC 시스템: 상업용 건물의 응축수 및 냉매 라인은 304개의 엘보를 사용하여 습한 환경에서도 안정적인 연결을 제공합니다.
화학 실험실: 전해연마 처리된 316 엘보우를 적용한 고순도 화학물질 이송 라인으로 시약 공급 시스템의 오염 위험을 최소화합니다.
해양 하드웨어: 온보드 담수 및 연료 라인을 연결하며, 316 스테인리스 스틸로 해수 분무 및 부식을 10년 이상 견딥니다.
Q: 이 엘보우를 영국 표준 파이프(BSP) 나사산과 함께 사용할 수 있습니까??
에이:아니요, NPT 스레드가 특징입니다. 미터법 스레드 시스템과의 호환성을 위해 NPT-BSP 어댑터를 사용하십시오.
Q: 어떤 나사 실런트를 권장하나요??
에이:물/가스에는 PTFE 테이프 또는 파이프 도프를 사용하십시오. 고압 오일 시스템의 경우 누출 방지 강화를 위해 혐기성 밀봉제를 고려하십시오.
Q: 스테인레스 스틸 나사산의 마손을 방지하는 방법?
에이:고착 방지 화합물(고온용 니켈 기반)을 바르고 권장 토크(예: 1인치 엘보우의 경우 40N·m)를 초과하여 과도하게 조이지 마십시오.
질문: 가연성 매체에 대한 화재 안전 옵션이 있습니까??
에이:내화 등급은 아니지만 316 스테인리스강의 높은 융점(1,400°C)으로 인해 금속 개스킷과 함께 사용할 경우 중간 정도의 화재 위험 환경에 적합합니다.
