오늘날 산업용 배관 및 유체 제어 시스템은 큰 이해관계로 정의됩니다. 잘못된 밸브 유형을 선택하면 조기 마모, 심각한 누출 또는 대규모 시스템 비효율이 발생하는 경우가 많습니다. 이러한 기계적 고장은 작업자의 안전을 위협하고 생산 일정을 심각하게 방해합니다. 부식 방지를 선택하면서스테인레스 스틸 밸브내구성에 대한 건전한 기준이지만 내부 메커니즘은 전체 시스템 성능을 결정합니다. 견고한 본체 재질은 잘못된 흐름 형상을 수정할 수 없습니다. 볼, 게이트 또는 글로브 디자인 중 무엇을 선택하든 시스템이 압력, 유속 및 유지 관리 주기를 얼마나 잘 처리하는지가 결정됩니다. 이 가이드는 실용적인 증거 기반 프레임워크를 제공하기 위해 기본 정의를 우회합니다. 상업용 및 수요가 많은 애플리케이션에 대한 올바른 내부 메커니즘을 평가, 비교 및 지정하는 방법을 배우게 됩니다. 각 유형의 고유한 유압 동작을 이해함으로써 안정적인 작동을 보장하고 비용이 많이 드는 가동 중지 시간을 방지할 수 있습니다.
스테인레스 스틸볼 밸브 신속한 1/4회전 차단 및 우수한 밀봉 기능을 제공하지만 정밀한 유량 조절에는 적합하지 않습니다.
스테인레스 스틸게이트 밸브온/오프 애플리케이션에 대해 최소한의 흐름 제한 및 압력 강하를 제공하지만 스로틀링에 사용되는 경우 시트가 손상되기 쉽습니다.
스테인레스 스틸글로브 밸브정밀한 유량 조절과 빈번한 작동에 탁월하지만 상당히 높은 유량 저항(압력 강하)을 발생시킵니다.
경험적 선택 규칙:안정적인 격리를 위해서는 Ball을, 방해받지 않는 대량 흐름을 위해서는 Gate를, 정확한 조절을 위해서는 Globe를 지정하세요.
숨겨진 비용으로 인해 유체 제어 시스템을 잘못 적용하면 문제가 발생합니다. 엔지니어가 순전히 라인 크기나 예산을 기준으로 구성 요소를 지정할 때 심각한 운영상 불이익을 받는 경우가 많습니다. 조절 작업에 게이트 설계를 사용하는 것은 전형적인 실패 사례입니다. 부분적으로 열린 쐐기를 통해 고속 유체가 압착됩니다. 이러한 난류로 인해 심각한 와이어 드로잉이 발생하여 궁극적으로 금속 시트가 침식됩니다. 일단 침식되면 장치는 완전히 밀봉하는 능력을 잃습니다. 마찬가지로, 입자가 많은 환경에 소프트 시트 볼 디자인을 설치하면 빠른 실패가 보장됩니다. 연마 매체는 작동 중에 폴리머 씰을 찢어냅니다.
성공적인 조달에는 엄격한 운영 분석이 필요합니다. 구매자는 초기 비용과 장기적인 안정성의 균형을 맞춰야 합니다. 핵심 성과 지표에는 유지 관리 간격, 유량 계수(Cv) 요구 사항 및 공간 제약이 포함됩니다. 단순히 316등급 합금으로 업그레이드해도 잘못된 흐름 역학으로 인한 기계적 저하를 방지할 수는 없습니다. 수천 번의 사이클에 걸쳐 내부 형상이 특정 유체와 어떻게 상호 작용하는지 평가해야 합니다.
ASME 및 API와 같은 조직에서 인정받은 업계 프레임워크는 애플리케이션별 선택을 강조합니다. 그들은 각 파이프라인을 동적 환경으로 보는 것이 좋습니다. 압력 서지, 온도 변동 및 미립자 부하에 따라 필요한 내부 메커니즘이 결정됩니다. 실제 경험을 통해 이러한 접근 방식을 통해 비용이 많이 드는 예상치 못한 가동 중단을 방지할 수 있음이 입증되었습니다.

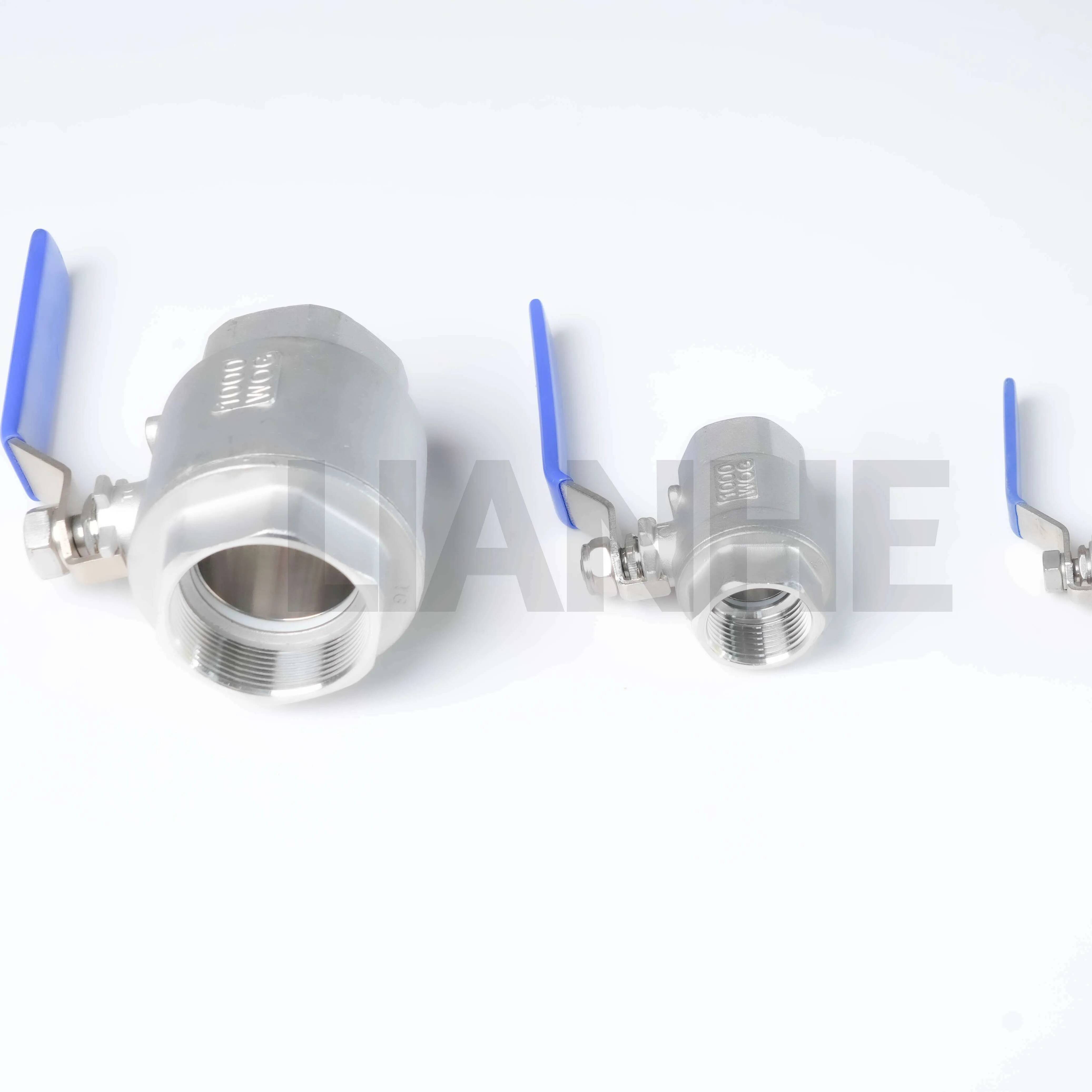

그만큼스테인레스 스틸 볼 밸브간단한 1/4회전 회전 동작을 활용합니다. 속이 빈 천공 구가 밸브 본체 내부에서 회전하여 흐름을 제어합니다. 보어가 파이프라인을 따라 직접 정렬되면 유체가 방해받지 않고 통과합니다. 90도 회전하면 흐름이 완전히 중단됩니다.
이 설계는 누출 제로 차단에 탁월합니다. 놀라울 정도로 빠른 작동을 제공합니다. 엔지니어들은 안정적인 격리가 중요한 깨끗한 유체 및 가스 응용 분야에 광범위하게 배포합니다. 일반적으로 PTFE 또는 Teflon으로 제조되는 부드러운 시트는 광택이 나는 구에 대해 단단한 밀봉을 형성합니다. 이 메커니즘은 장기간 사용하지 않은 후에도 완벽한 격리를 제공합니다.
그러나 특정 구현 위험이 존재합니다. 빠른 폐쇄는 고속 액체 라인에 대규모 유압 충격을 발생시킵니다. 워터 해머라고 알려진 이 현상은 파이프 지지대를 손상시키고 개스킷을 파열시키며 시스템 무결성을 손상시킵니다. 작업자는 수동 레버를 천천히 작동하도록 직원을 교육해야 합니다. 자동화된 설정에는 제어된 폐쇄 속도에 맞게 구성된 액추에이터가 필요합니다.
다중 회전 선형 모션을 통해 작동하는스테인레스 스틸 게이트 밸브솔리드 웨지를 유체 경로로 직접 내립니다. 웨지를 올리면 채널이 완전히 지워집니다. 이 메커니즘은 매우 직선적인 흐름 프로파일을 생성합니다.
파이프라인이 최소한의 압력 강하를 요구할 때 이 유형을 지정합니다. 완전히 막히지 않은 보어는 재료 축적을 방지하여 슬러리, 점성 매체 및 대량 유체 전달에 이상적입니다. 내부 채널이 파이프 직경과 일치하기 때문에 파이프라인 피깅 작업을 효과적으로 지원합니다.
이러한 흐름 이점에도 불구하고 운영자는 주목할만한 단점에 직면합니다. 다중 회전 스템이 완전히 작동하려면 상당한 시간이 필요합니다. 유량 조절에는 전혀 적합하지 않습니다. 웨지를 부분적으로 열어두면 강렬한 유체 속도에 노출됩니다. 지지되지 않은 웨지가 격렬하게 진동하여 시트에 부딪혀 덜거덕거립니다. 이 진동은 심각한 기계적 마모, 영구적인 흠집 및 최종 누출을 유발합니다.
엔지니어는 다음에 의존합니다.스테인레스 스틸 글로브 밸브동적 유체 제어용. 다회전 직선 운동을 사용합니다. 둥근 플러그는 본체 중앙에 위치한 평행한 시팅 링에 비해 낮아집니다. 내부 기하학적 구조로 인해 유체가 독특한 Z 모양 경로를 탐색하게 됩니다.
플러그 위치와 유량 사이의 이러한 비례 관계는 정밀한 조절을 가능하게 합니다. 이는 스로틀링 애플리케이션, 빈번한 작동 및 높은 압력 강하를 요구하는 시나리오에 대한 절대적으로 최선의 선택입니다. 견고한 플러그 및 시트 설계는 다른 어떤 표준 옵션보다 지속적인 유체 충돌을 더 잘 견딥니다.
운영상의 균형에는 에너지 효율성이 포함됩니다. 구불구불한 내부 흐름 경로는 본질적으로 높은 흐름 저항을 생성합니다. 펌프는 이러한 마찰을 극복하기 위해 더 열심히 작동해야 합니다. 또한 복잡한 주조 공정과 더 높은 스템 프로필로 인해 더 큰 물리적 공간이 필요합니다. 또한 비슷한 볼이나 게이트 디자인보다 훨씬 더 무겁습니다.
기술 사양을 직접 비교하면 각 설계의 고유한 기능이 강조됩니다. 우리는 흐름 저항, 밀봉 무결성 및 작동 속도를 기본 지표로 사용합니다.
밸브 성능 비교표
|
성능 지표 |
볼 디자인 |
게이트 디자인 |
지구본 디자인 |
|---|---|---|---|
|
흐름 저항(Cv) |
Near Zero(전체 포트) |
니어 제로 |
높음(상당한 하락) |
|
밀봉 무결성 |
우수(소프트 시트) |
좋음(메탈/웨지) |
우수(금속 플러그/시트) |
|
작동 속도 |
고속(90도 회전) |
느림(다회전) |
느림(다회전) |
|
주요 기능 |
온/오프 격리 |
온/오프 벌크 흐름 |
정확한 조절 |
유량 계수(Cv)는 1psi 압력 강하에서 밸브를 통과하는 물의 양을 정의합니다. 풀 포트 볼 및 게이트 설계는 매우 높은 Cv 값을 제공합니다. 직선 경로는 난류를 최소화하고 펌핑 에너지를 보존합니다. 반대로, 지구본 디자인은 유체가 방향을 두 번 바꾸도록 강제합니다. 이는 흐름을 크게 제한하고 전체 Cv 값을 낮춥니다.
밀봉 무결성은 시트 재질에 따라 다릅니다. 볼 디자인은 PTFE 또는 PEEK와 같은 유연한 재료를 활용합니다. 이 폴리머는 구형을 따르므로 완벽한 차단을 보장합니다. 표준 온도를 완벽하게 처리합니다. 게이트 및 글로브 모델은 일반적으로 금속 대 금속 시트를 사용합니다. 이러한 견고한 시트는 극한의 온도와 마모성이 높은 매체를 견딜 수 있지만 시간이 지남에 따라 약간의 클래스 IV 누출이 허용될 수 있습니다.
작동 속도는 시스템 안전에 직접적인 영향을 미칩니다. 볼 타입의 90도 빠른 작동으로 즉각적인 비상 격리가 가능합니다. 엔지니어는 빠른 폐쇄 중에 급격한 압력 스파이크를 완화하기 위해 서지 보호를 구현해야 합니다. 게이트형과 글로브형의 다회전 작동으로 인해 이러한 위험은 자연스럽게 방지됩니다. 점진적인 폐쇄로 인해 유체 속도가 안전하게 감소됩니다.
시스템 수명은 사전 예방적인 유지 관리와 예측 가능한 마모 패턴에 대한 이해에 크게 좌우됩니다. 각 설계에는 고유한 서비스 가능성 문제가 있습니다.

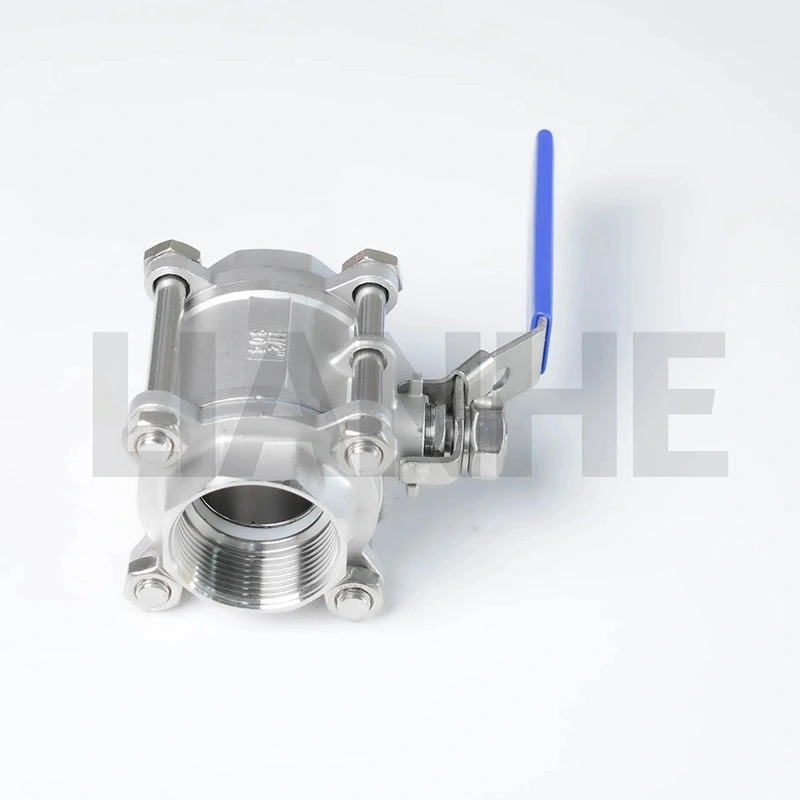

글로브 밸브는 일반적으로 간단한 인라인 유지 관리를 제공합니다. 기술자는 보닛의 볼트를 풀고 위에서 직접 플러그와 시트에 접근할 수 있습니다. 파이프라인에서 본체를 절단하지 않고도 좌석 표면을 겹쳐 놓거나 플러그를 교체할 수 있습니다. 표준 공 유형은 다른 현실을 제시합니다. 내부 씰을 교체하려면 일반적으로 일체형 또는 투피스 본체를 완전히 제거해야 합니다. 이를 해결하기 위해 시설에서는 3피스 본체를 설치하는 경우가 많습니다. 이를 통해 신속한 씰 교체를 위해 중앙 섹션이 밖으로 회전할 수 있습니다.
마모 취약성은 설계에 따라 근본적으로 다릅니다. 일반적인 실패 모드는 다음과 같습니다.
웨지 점수:게이트 유형은 고속 흐름이나 갇힌 잔해에 대해 강제로 닫힐 경우 깊은 금속 흠집이 발생합니다.
포장 저하:게이트 및 글로브 모델의 다중 회전 스템은 지속적인 마찰을 경험합니다. 이러한 마찰은 결국 흑연 또는 PTFE 스템 패킹을 저하시켜 비산 배출을 초래합니다.
부드러운 시트 압출:고온이나 과도한 압력은 볼 유닛 내부의 폴리머 시트를 변형시켜 영구적으로 누출될 수 있습니다.
수명주기 ROI를 기준으로 초기 비용을 분석해야 합니다. 직경이 큰 볼 장치는 동급의 게이트 장치보다 초기 비용이 훨씬 더 많이 듭니다. 그러나 순수 절연 응용 분야의 탁월한 수명은 초기 투자를 빠르게 상쇄합니다. 씰 고장이 적고 누출이 없는 성능으로 장기적인 유지 관리 작업이 줄어듭니다. 반대로 흐름 조절을 위해 값싼 게이트 설계를 활용하면 빈번하고 값비싼 교체가 보장됩니다.
조달 프로세스를 탐색하려면 논리적인 단계별 접근 방식이 필요합니다. 경험적 시스템 데이터를 기반으로 옵션 범위를 좁히려면 다음 프레임워크를 사용하세요.
주요 기능을 식별하십시오.운영 목표에 격리 또는 규제가 필요한지 결정합니다. 엄격한 온/오프 업무를 위해 볼 또는 게이트 디자인을 선택하십시오. 유량을 동적으로 조정해야 할 경우 지구본 디자인을 선택하십시오.
미디어와 환경을 분석합니다.유체 특성을 문서화하십시오. 미립자 수준, 점도 및 화학적 공격성을 평가합니다. 이러한 특성을 좌석 재료와 일치시키십시오. ASME Class 150, 300 또는 그 이상의 사양에 대해 필요한 온도 및 압력 등급을 확인하십시오.
공간 및 작동 제약 조건을 평가합니다.물리적 설치 공간을 측정합니다. 글로브 본체는 연장된 스템에 대해 더 많은 수직 여유 공간이 필요합니다. 공압식 또는 전기식 작동이 필요한지 결정하십시오. 볼 유형은 낮은 토크, 1/4 회전 요구 사항으로 인해 쉽고 비용 효율적으로 자동화됩니다.
즉각적인 다음 단계에는 공식적인 검증이 포함됩니다. 구매 주문을 확정하기 전에 항상 배관 및 계장 다이어그램(P&ID)을 참조하십시오. API 608, API 600 또는 AWWA 표준에 대한 규정 준수 요구 사항을 검토하면 최적의 안전성이 보장됩니다. 경계선에 있는 매개변수에 직면할 때 유체 제어 전문가를 고용하면 비용이 많이 드는 사양 오류를 방지할 수 있습니다.
단일 밸브 설계로 모든 엔지니어링 과제를 해결할 수는 없습니다. 시스템 메커니즘은 뚜렷한 운영상의 엄격함을 처리하기 위해 특정 형상을 요구합니다. 글로브 디자인은 스로틀링 조건에서 정밀한 흐름 제어 및 내구성을 위해 타의 추종을 불허합니다. 게이트 설계는 슬러리 및 낮은 압력 강하 요구 사항에 대해 안정적이고 방해받지 않는 대량 흐름을 제공합니다. 볼 디자인은 가장 빠르고 안정적인 제로 누출 차단 기능을 제공합니다.
구매자는 초기 단가보다 시스템 매개변수를 우선시해야 합니다. 구매 가격에만 집중하면 필연적으로 빠른 마모와 비용이 많이 드는 다운스트림 실패로 이어집니다. 미디어 유형, 압력 등급 및 작동 요구 사항을 올바른 내부 메커니즘에 맞추십시오.
