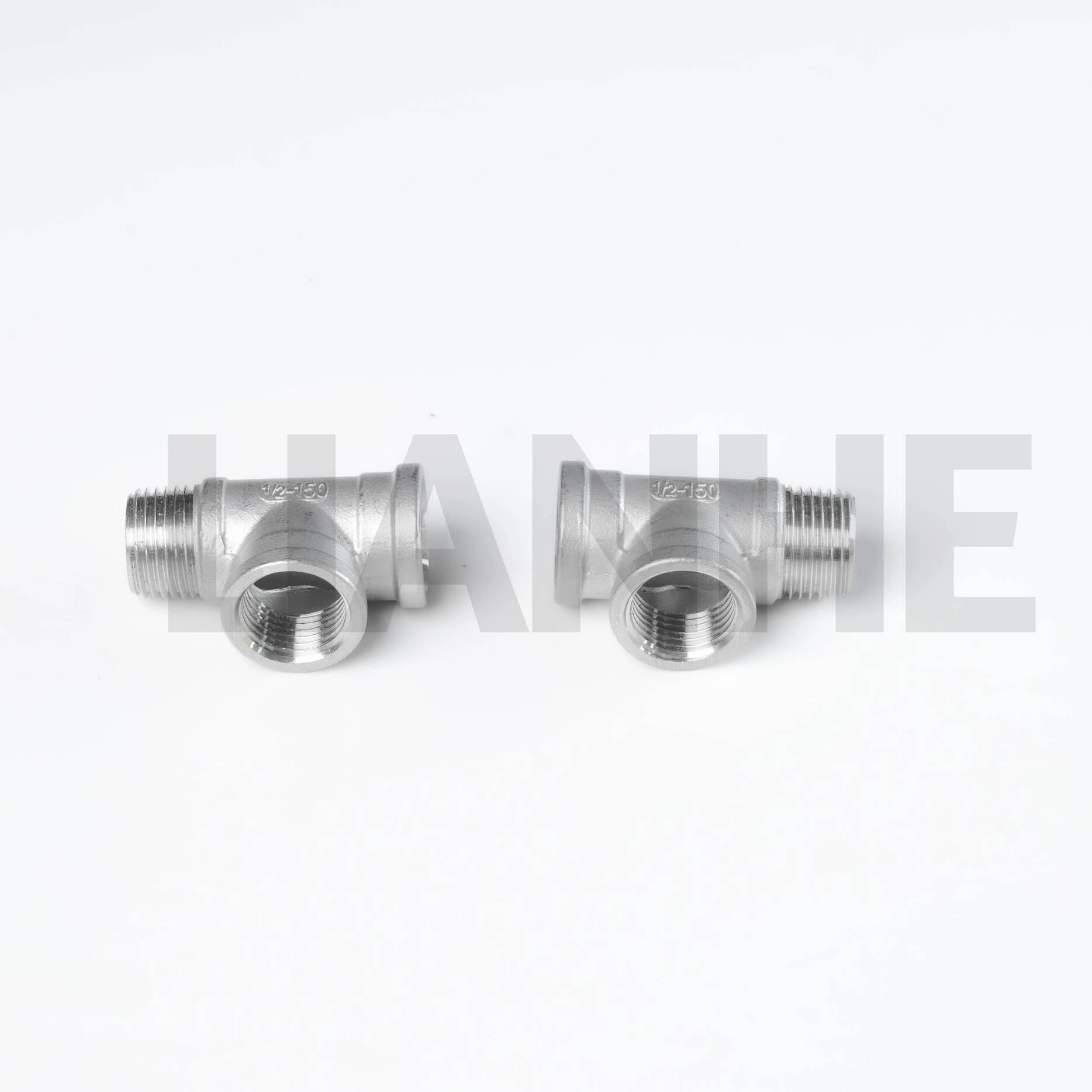

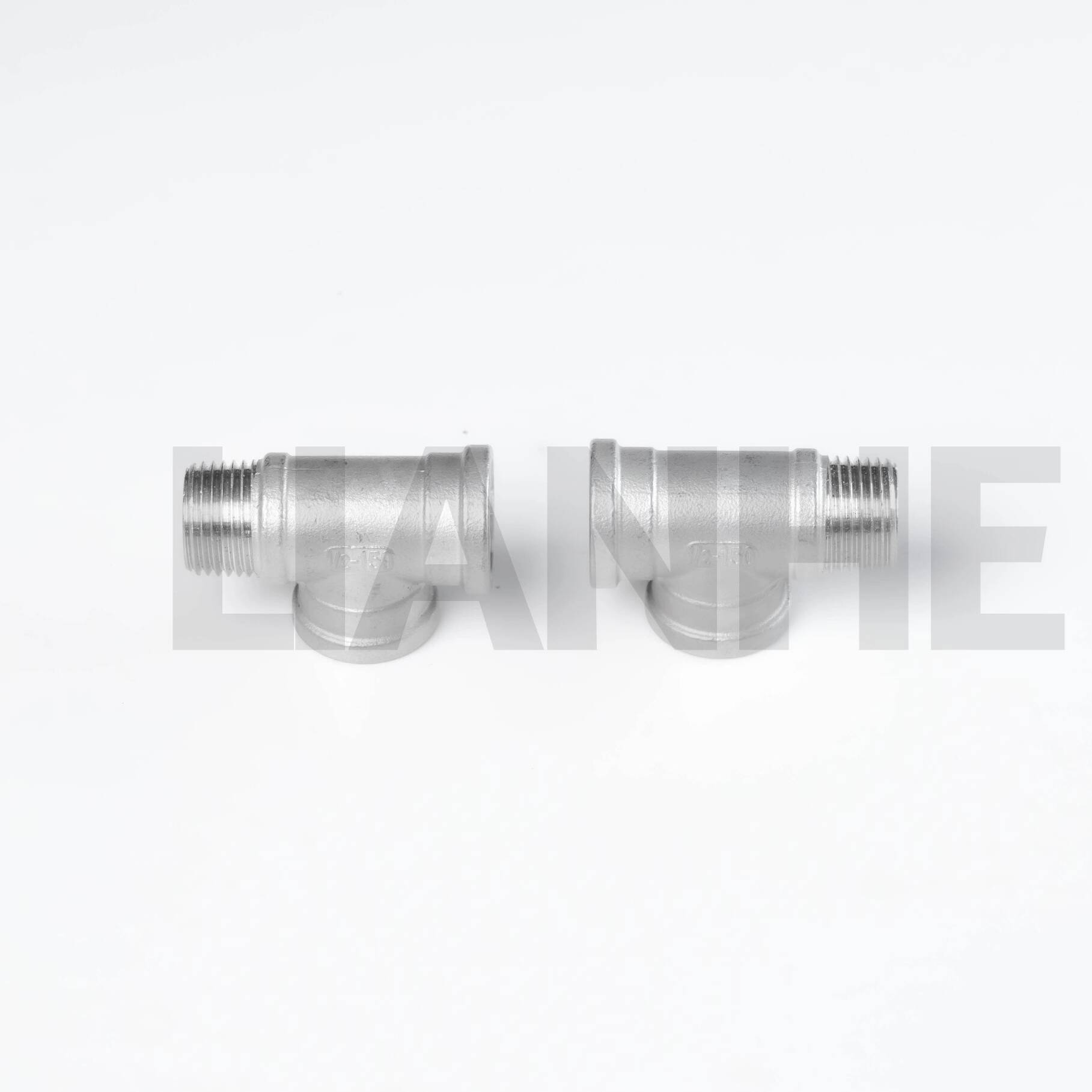

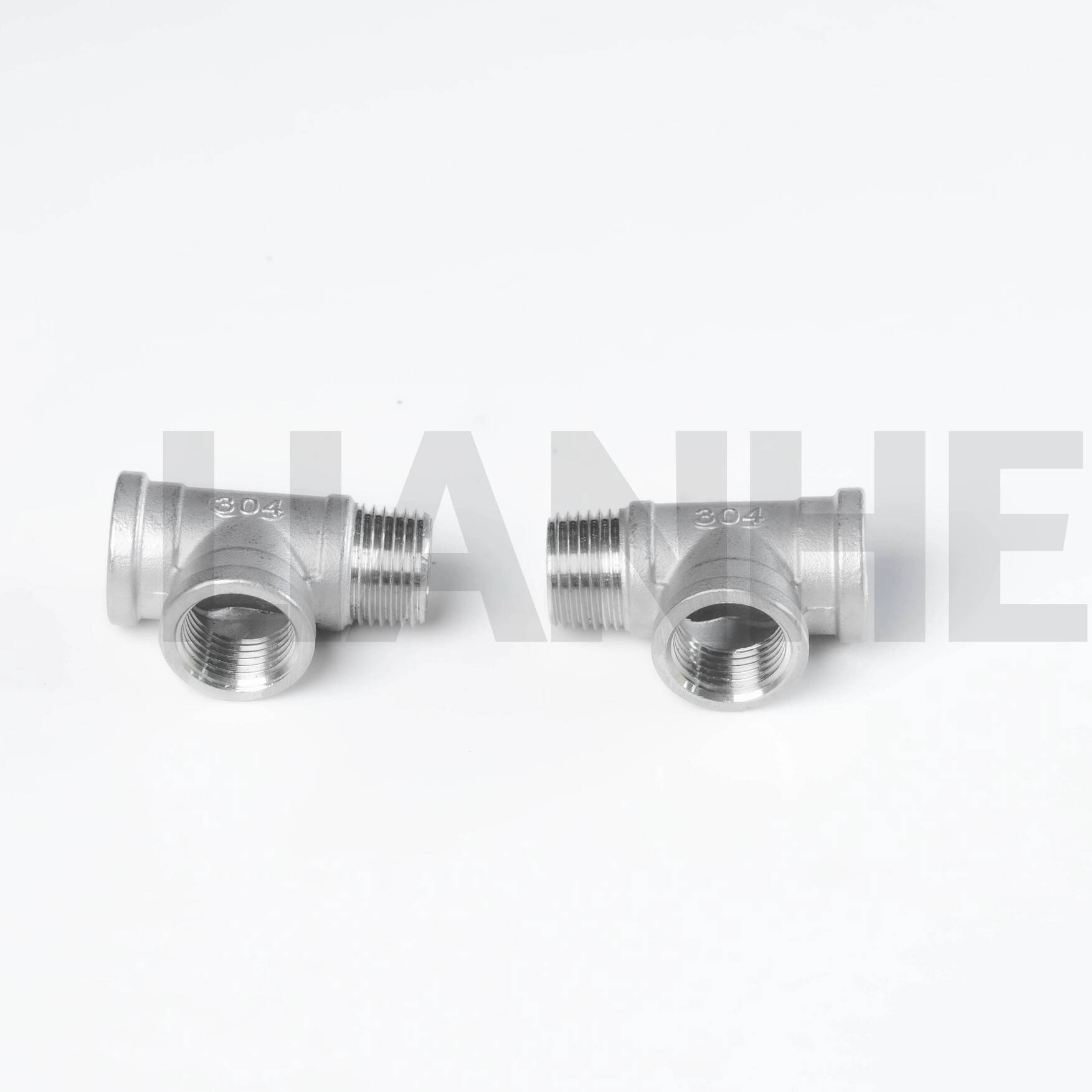

고압 스테인레스 스틸 F/M 스레드 클래스 150 티는 유연한 설치를 위해 암나사 및 수나사를 결합하여 스레드 배관 시스템에서 분기 연결을 생성하도록 설계된 다목적 파이프 피팅입니다. 304 또는 316 스테인리스 스틸로 제작된 이 티는 강화된 브랜치와 클래스 150 등급을 특징으로 하여 중압 산업 및 상업용 응용 분야에 이상적입니다.
혼합 스레드 디자인:
메인 라인에 암나사형 NPT(F), 브랜치에 수나사형 NPT(M)(또는 그 반대)가 있어 어댑터 없이 나사식 밸브, 게이지 또는 파이프에 직접 연결할 수 있습니다.
ANSI B1.20.1(60° 테이퍼)을 준수하는 나사산으로 PTFE 테이프 또는 파이프 도프를 사용하여 최대 300PSI(클래스 150)의 누출 방지 씰을 제공합니다.
강화된 지점 건설:
분기 접합부의 두꺼운 벽(1.2x 주벽)은 압력 하중을 견디며 표준 티에 비해 응력 집중을 20% 줄입니다.
부드러운 내부 반경(1.0x 파이프 벽 두께)은 난류를 최소화하여 최대 500GPM(4" 티)의 유량에 적합합니다.
재료 및 성능:
일반용 304 스테인리스강(ASTM A312); 부식성 매체용 316 스테인리스강(ASTM A316), 온도 범위는 -20°C ~ 180°C(PTFE 밀봉 스레드)입니다.
최대 300PSI(클래스 150)의 작동 압력 등급을 받았으며 일정 압력 40의 벽 두께로 중간 압력 시스템의 구조적 무결성을 보장합니다.
규정 준수 및 다양성:
ASME B16.11 및 MSS SP-83 표준을 충족하며 1/8" ~ 4" NPS 크기로 제공되며 동일 티(모든 나사산 동일 크기) 및 축소 티(분기가 더 작음) 옵션이 있습니다.
산업 및 상업 시스템의 나사식 분기 연결에 적합:
HVAC 시스템: 주 냉수 라인에서 상업용 건물의 공조 장치까지 분기되며 습기로 인한 부식에 강한 304 스테인리스 스틸을 사용합니다.
압축 공기 라인: 120 PSI 공기 시스템에 적합한 클래스 150 등급으로 공장 자동화에서 공기 도구 및 밸브에 대한 연결을 만듭니다.
배관 및 수도 공사: 주요 수도 본관에서 주거용 서비스 라인으로 분기하며 음용수 응용 분야에 대한 NSF/ANSI 61을 준수합니다.
화학 처리: 약산 및 알칼리 노출에 강한 316 스테인리스 스틸을 사용하여 정유소의 저압 화학 주입 라인입니다.
Q: F/M과 M/F 스레드 구성의 차이점은 무엇입니까??
에이:F/M에는 주 줄기에 암컷이 있고 가지에 수컷이 있습니다. M/F는 이를 반전시켜 다양한 스레드 구성요소에 연결할 수 있는 유연성을 허용합니다.
Q: 이 티를 영국 표준 파이프(BSP) 나사산과 함께 사용할 수 있습니까??
에이:아니요, NPT 스레드는 BSP와 호환되지 않습니다. 표준 간 호환성을 위해 NPT-BSP 어댑터를 사용하십시오.
Q: 스테인레스 스틸 연결부에서 나사산 마모를 방지하는 방법?
에이:니켈 기반 고착 방지 화합물을 바르고 지나치게 조이지 마십시오. 손상을 방지하려면 1" 나사산의 경우 30N·m 토크로 조이십시오.
Q: 티가 진공 용도에 적합한가요??
에이:예, 완전 진공(29"Hg) 등급이지만 진공 라인의 누출 방지를 강화하려면 금속 개스킷이나 혐기성 밀봉제를 사용하세요.
