중부하 배관용 스테인레스 스틸 홈 45DEG 엘보

개요

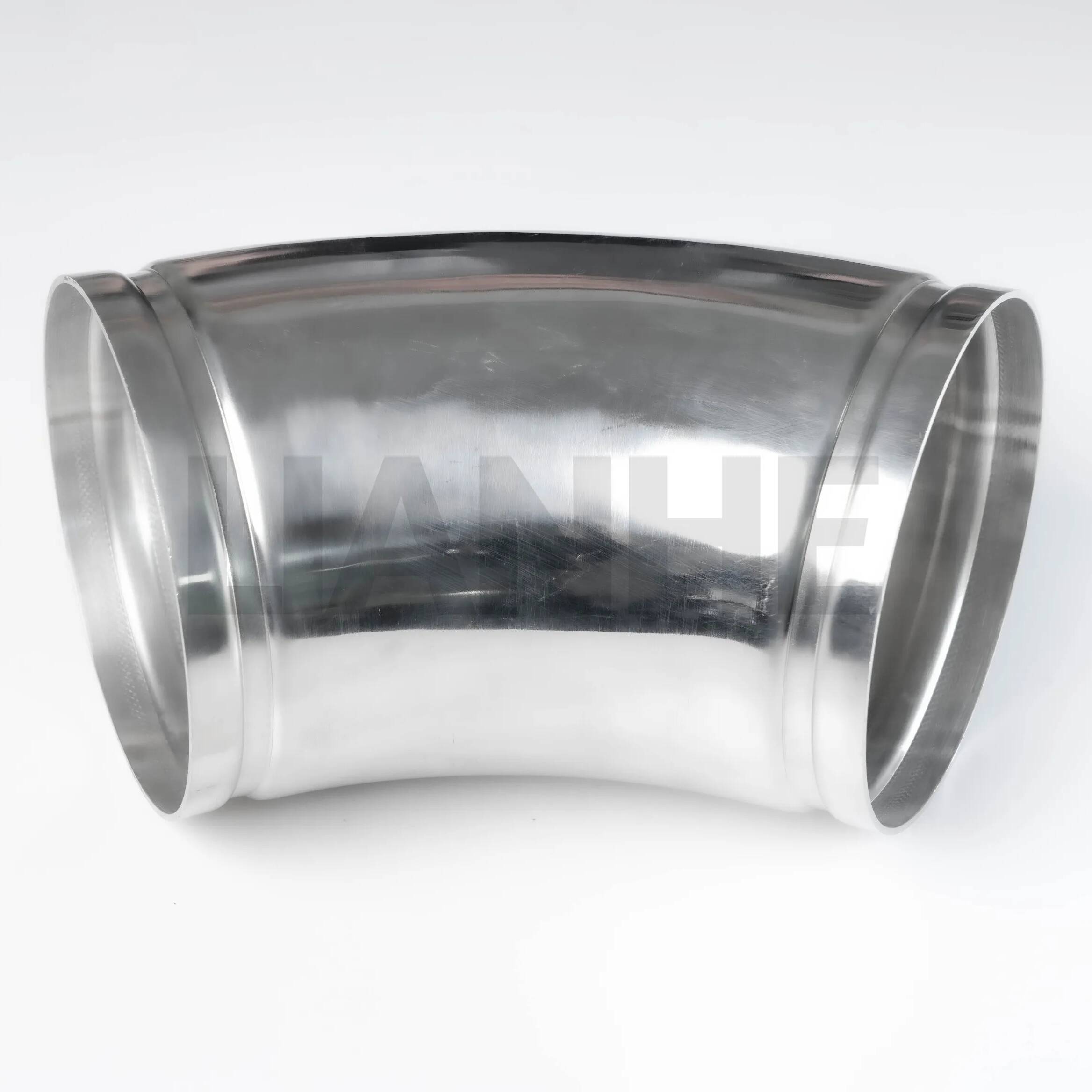

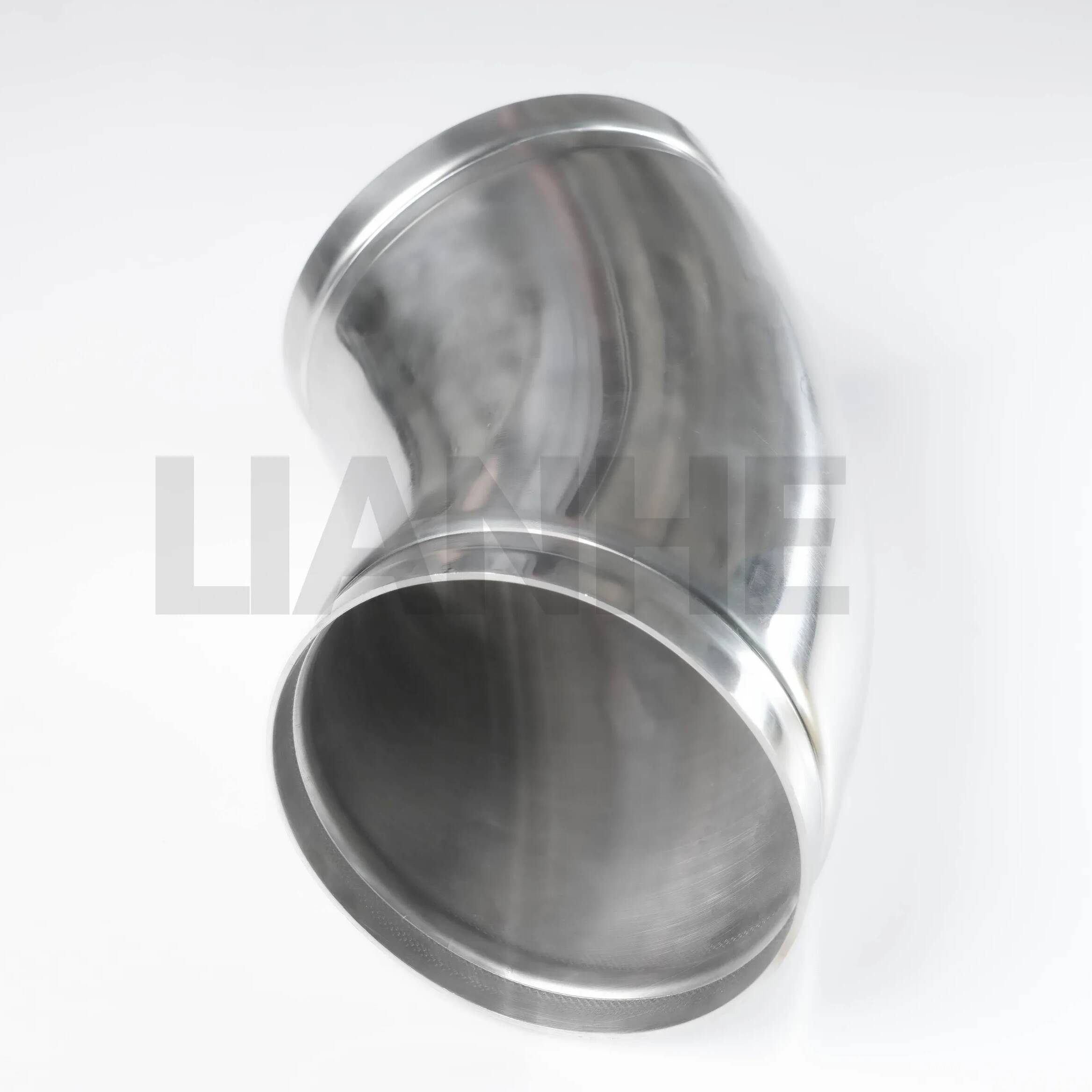

스테인레스 스틸 그루브 45도 엘보(Stainless Steel Groove 45-Degree Elbow)는 그루브 배관 시스템용으로 설계된 고강도 파이프 피팅으로, 중부하 작업에서 파이프 방향을 변경할 수 있는 안정적인 진동 방지 솔루션을 제공합니다. 304 또는 316 스테인리스 스틸로 제조된 이 엘보에는 나사산이나 용접 없이 커플링이나 밸브에 연결되는 홈이 있는 끝(AWWA C606 준수)이 있어 빠른 설치와 유지 관리가 가능합니다.

특징

그루브 연결의 장점:

AWWA C606 그루브 끝단은 기계식 커플링(예: Victaulic 스타일)을 수용하므로 간단한 렌치를 사용하여 몇 분 안에 설치할 수 있으며 용접 시스템에 비해 인건비가 40% 절감됩니다.

일관된 커플링 결합을 위해 ±0.1mm 공차로 정밀 가공된 홈 치수(깊이, 너비).

견고한 구조:

항복 강도 ≥250 MPa 및 내충격성(20°C에서 샤르피 V 노치 ≥27 J)을 갖춘 이음새가 없거나 용접된 스테인리스 스틸 본체(일반 용도는 304, 부식성 환경은 316)입니다.

45° 각도 설계는 90° 엘보에 비해 응력 집중을 줄여 펌프 및 압축기와 같은 고진동 응용 분야에 이상적입니다.

흐름 최적화:

매끄러운 내부 반경(파이프 직경 1.5배)은 물, 오일 및 가스 시스템의 층류 흐름을 위한 연마된 보어(Ra ≤1.6μm)로 난류 및 압력 손실을 최소화합니다.

굴곡부에서 떨어진 홈 위치는 커플링 씰이 파이프 휘어짐에 영향을 받지 않도록 하여 열팽창 시 누출 저항을 유지합니다.

규정 준수 및 테스트:

ASME B16.24, MSS SP-83 및 AWWA C606 표준을 충족하며 1.5x MAWP(304 스테인리스강의 경우 최대 300PSI)로 수압 테스트를 거쳤습니다.

고순도 시스템을 위한 선택적 전해 연마로 제약 및 반도체 응용 분야의 표면 거칠기를 Ra ≤0.8μm로 줄입니다.

애플리케이션

견고한 대구경 배관에 적합:

물 분배: 수도 본관, 폐수 처리장 및 화재 방지 시스템(NFPA 20 준수)에 홈이 있는 연결이 있어 파이프 네트워크를 빠르게 확장할 수 있습니다.

산업플랜트: 염화물 응력 부식에 강한 316 스테인리스강을 사용하여 발전소 및 정유소의 냉각수 회로, 증기 라인 및 벌크 재료 운반 시스템에 사용됩니다.

기계 시스템: 진동이 발생하기 쉬운 장비 연결부(예: 펌프, 발전기)에는 홈이 있는 커플링이 있어 사소한 정렬 불량을 흡수하고 팔꿈치에 가해지는 스트레스를 줄여줍니다.

해양 및 해양: 해수 흡입 시스템 및 데크 배관은 316 스테인리스 스틸로 해수 부식 및 생물 부착에 대한 탁월한 저항성을 제공합니다.

FAQ

Q: 사용 가능한 최대 파이프 크기는 얼마입니까??

에이:크기는 2"에서 48" NPS까지 다양하며 특수 프로젝트에는 맞춤형 크기도 제공됩니다.

Q: 그루브 엘보우를 지상 및 지하 설치에 사용할 수 있습니까??

에이:예, 두 환경 모두에 적합합니다. 부식성 토양의 지하 보호를 위해 폴리에틸렌 케이싱을 사용하십시오.

Q: 이종 금속의 갈바닉 부식을 방지하는 방법은 무엇입니까??

에이:스테인레스 스틸 엘보를 탄소강 파이프에 연결할 때는 유전체 커플링을 사용하고, 홈이 있는 끝 부분에는 부식 방지 테이프를 붙입니다.

Q: 커플링 볼트의 권장 토크는 얼마입니까??

에이:균일한 밀봉 압력을 보장하려면 커플링 제조업체의 지침(일반적으로 2"-12" 엘보우의 경우 50-70 N·m)을 따르십시오.
