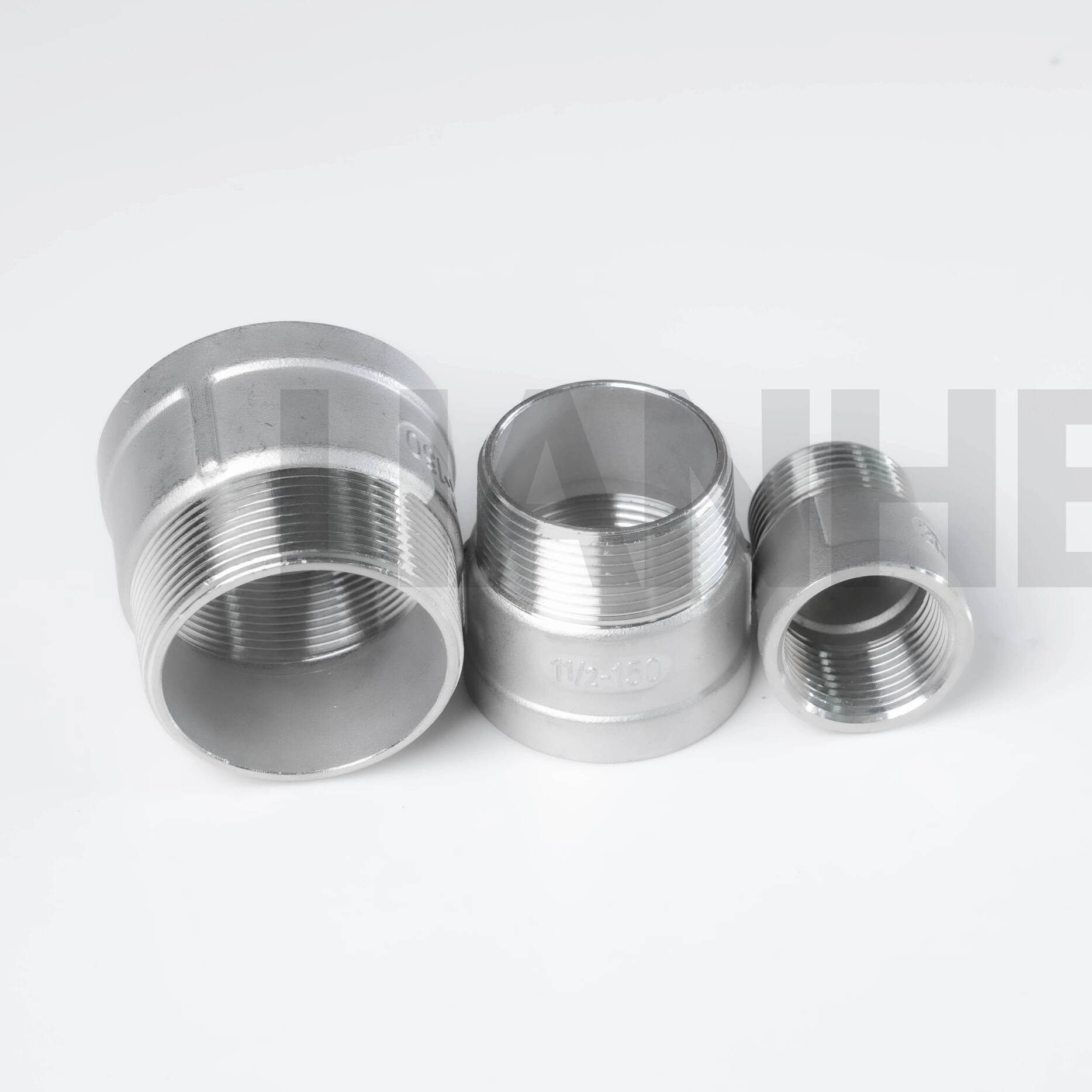

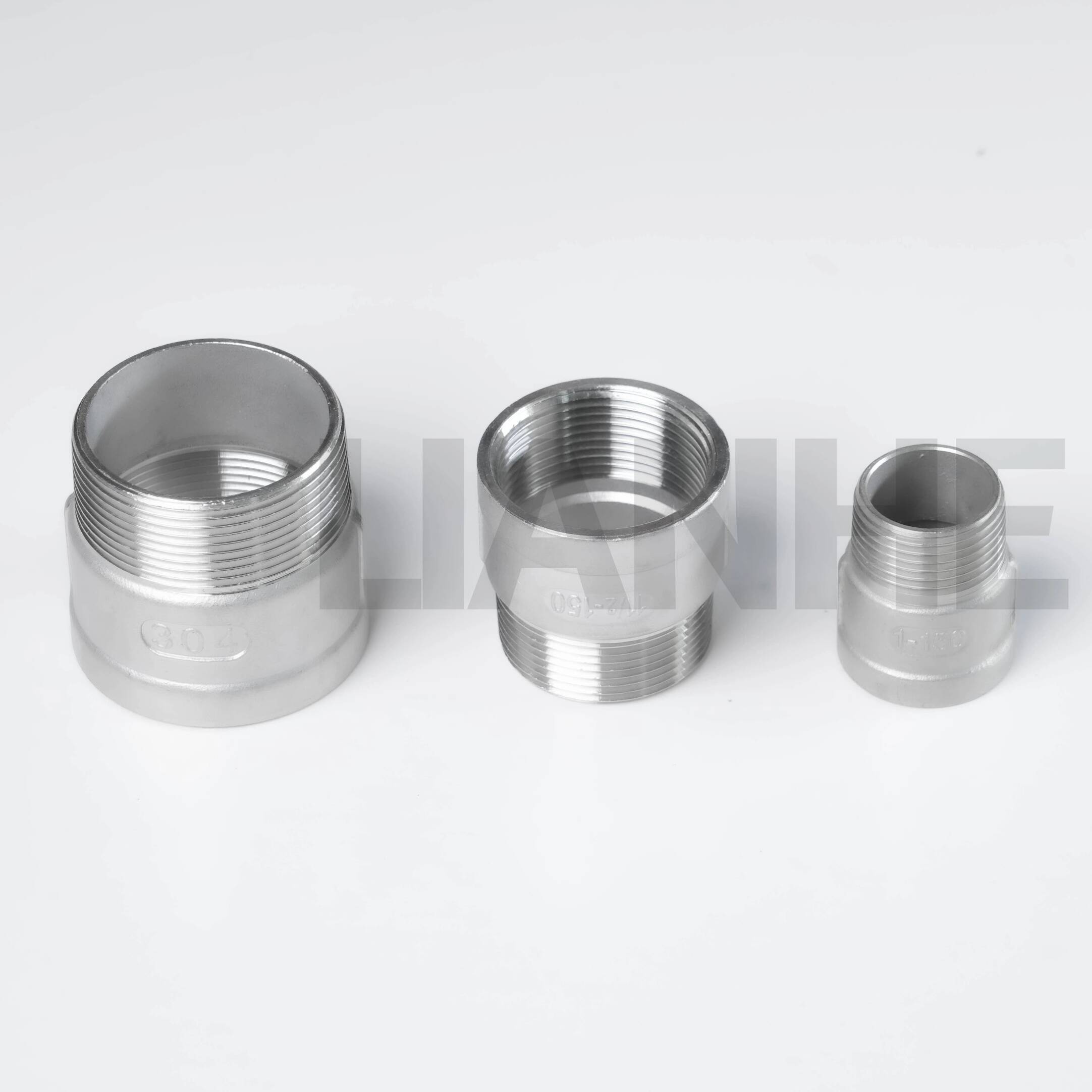

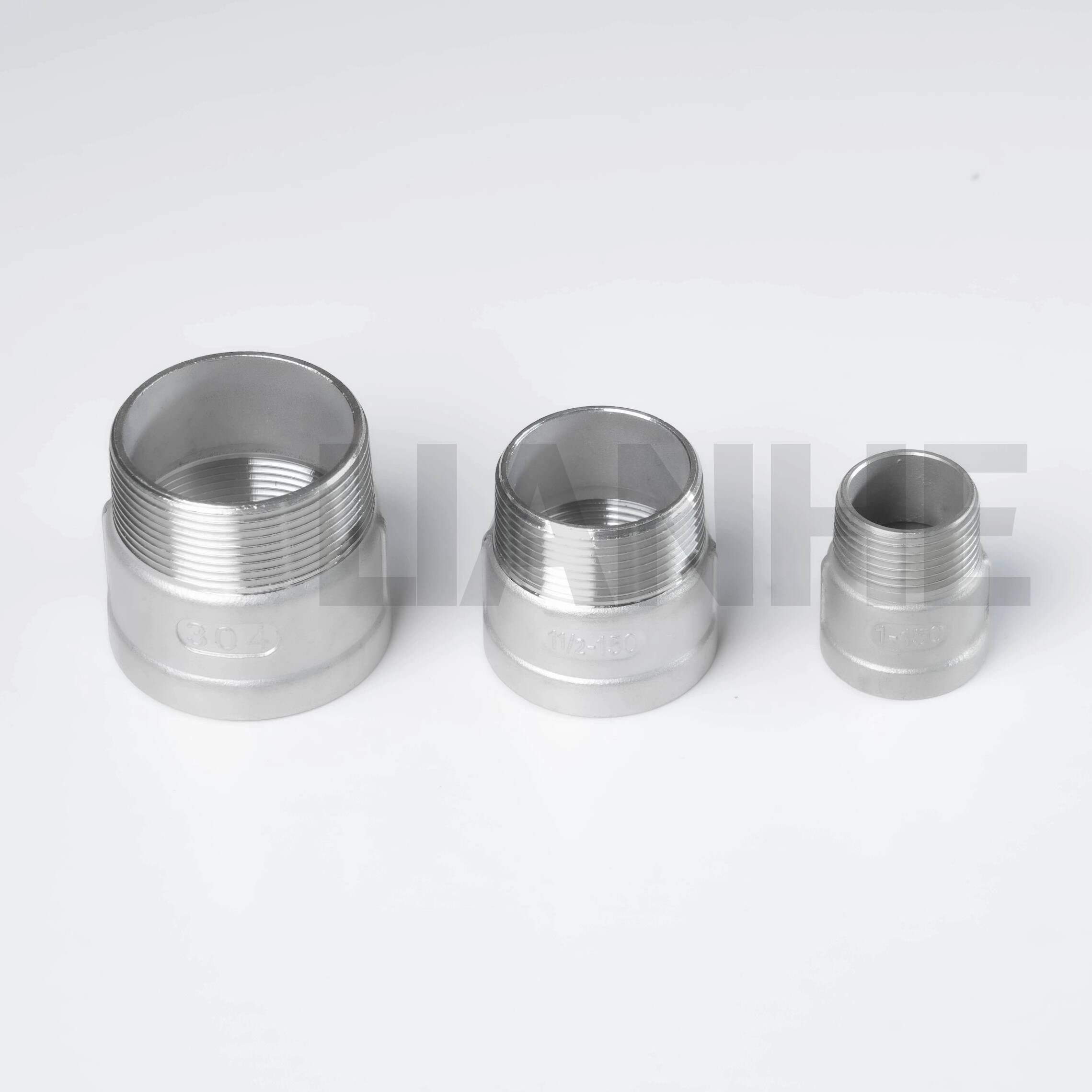

스테인레스 스틸 M/F 나사 감속기

기술 사양

크기 범위:1/4"~4"(DN8~DN100)

압력 등급:클래스 150

적용 가능한 표준:MSS SP-43, ISO 4144 및 GB/T 26120

연결 유형:암나사 및 수나사 연결

사용 가능한 스레드 표준:

• BS 21: BSPT 및 BSPP

• ANSI B2.1: NPT

• DIN 259 및 DIN 2999

• ISO 228

제조 공정:정밀 CNC 가공이 적용된 매몰 주조 본체

주조 방법:로스트왁스 인베스트먼트 캐스팅

사용 가능한 재료:

• SS201 및 1.4372

• SS304 및 1.4301

• SS316 및 1.4401

• SS316L 및 1.4404

• 요청 시 기타 스테인레스강 등급 제공

표면 처리 옵션:산세 또는 탈지 및 세척

표준 포장:비닐봉지, 수출용 상자 및 팔레트

상표:리안허

HS 코드: 7307220000

원산지:중국 저장성 원저우

최종 치수, 재료 등급, 나사 표준, 표면 처리 및 압력 등급은 의도된 응용 분야 및 프로젝트 요구 사항에 따라 확인되어야 합니다.

적용 가능한 미디어

이 제품은 다음을 포함하여 호환 가능한 액체 및 기체 매체와 함께 사용하도록 공급될 수 있습니다.

• 물

• 오일 및 호환 가능한 액체 매체

• 가스 및 호환 가능한 가스 매체

• 희석된 산 및 호환 가능한 화학 매체

재료 및 밀봉 호환성은 화학 성분, 농도, 작동 온도, 시스템 압력 및 예상 서비스 수명에 따라 평가되어야 합니다.

다양한 스테인레스강 등급은 다양한 수준의 내식성을 제공합니다. 고객은 산, 화학 물질, 염화물, 연료 가스 또는 기타 까다로운 매체와 함께 제품을 사용하기 전에 적절한 재료를 확인해야 합니다.

응용 분야

이 제품은 다음을 포함하여 다양한 산업, 상업 및 장비 배관 응용 분야에 사용할 수 있습니다.

• 건설 및 건물 서비스 파이프라인

• 호환 가능한 재료와 밀봉 방법을 사용하는 연료 가스 시스템

• 의료기기 및 시설배관

• 식품 및 음료 가공 장비

• 환경 보호 시스템

• 화학 처리 장비

• 수처리 시설

• 산업용수 파이프라인

• 기계 및 기기 연결

• 일반 유체 제어 시스템

의료, 식품, 연료 가스, 화학 또는 기타 규제 대상 응용 분야의 경우 고객은 추가 재료 문서, 제품 테스트, 표면 처리, 인증 또는 산업별 승인이 필요한지 확인해야 합니다.

제조공정

제품 본체는 로스트왁스 인베스트먼트 주조법으로 제작됩니다. 이 공정은 일관된 치수와 우수한 표면 품질을 갖춘 복잡한 스테인리스강 구조물의 생산을 지원합니다.

주조 후 중요한 치수와 나사산 연결은 CNC 선반을 사용하여 처리됩니다. 정밀 가공은 나사산 정확성, 치수 일관성 및 지정된 연결 표준과의 호환성을 유지하는 데 도움이 됩니다.

주요 제조 절차에는 다음이 포함될 수 있습니다.

1. 왁스 패턴 준비

2. 쉘 제작 및 건조

3. 왁스 제거

4. 스테인레스 스틸 용해 및 주조

5. 껍질 제거 및 주조 청소

6. 필요한 경우 열처리

7. CNC 가공

8. 스레드 처리

9. 표면 처리

10. 검사, 마킹 및 포장

실제 생산 공정은 제품 사양, 재질 등급, 치수, 검사 요구 사항에 따라 달라질 수 있습니다.

스레드 옵션

암나사형 및 수나사형 연결은 BS 21, ANSI B2.1, DIN 259/2999 및 ISO 228 사양에 따라 제공됩니다.

NPT, BSPT 및 BSPP 나사산은 프로파일, 테이퍼 특성, 피치 치수 및 밀봉 방법이 다를 수 있습니다. 치수 및 밀봉 호환성이 기술적으로 확인되지 않는 한 서로 바꿔서 연결해서는 안 됩니다.

테이퍼형 파이프 나사산은 일반적으로 나사산 맞물림과 적절한 나사산 밀봉재를 통해 기본 연결을 생성합니다. 평행 나사산에는 제품 구조에 따라 개스킷, 밀봉면, O-링 또는 기타 밀봉 구성요소가 필요할 수 있습니다.

고객은 견적을 요청할 때 필요한 스레드 유형, 공칭 크기, 수형 또는 암형 구성, 밀봉 방법 및 결합 부품 정보를 지정해야 합니다.

표면 처리

사용 가능한 표면 처리 옵션에는 산 세척, 탈지 및 세척이 포함됩니다.

산세척은 표면 오염, 열 착색 및 제조 과정에서 유입된 유리철을 제거하는 데 도움이 됩니다. 탈지 및 청소는 가공 오일, 먼지 및 기타 공정 잔류물을 제거하는 데 도움이 됩니다.

의도된 용도, 외관 요구 사항, 청결 요구 사항 및 고객 사양에 따라 적절한 처리를 선택해야 합니다.

기술적 확인에 따라 추가 광택, 패시베이션 또는 특수 세척이 가능할 수 있습니다.

인증서

사용 가능한 인증서는 다음과 같습니다.

• ISO 9001:2015

• GB/T 19001-2016

• 해당 제품에 대한 CE 문서

개별 인증서의 범위와 가용성은 선택한 제품, 용도, 압력 분류 및 대상 시장에 따라 확인되어야 합니다.

테스트 인증서 및 검사 보고서

다음을 포함하여 확인된 사양 및 주문 요구 사항에 따라 검사 보고서 및 품질 문서가 제공될 수 있습니다.

• EN 10204 3.1 재료 테스트 인증서

• 원자재검사증명서

• 해당되는 경우 방사선 검사 보고서

• 해당되는 경우 수압 테스트 보고서

• 실 검사 보고서

• 치수 검사 보고서

• 제3자 검사 보고서

• 기타 프로젝트별 품질 문서

필요한 검사 범위, 샘플링 비율, 문서화, 제3자 입회 준비 등을 생산 전에 확인해야 합니다.

제품 품질 관리

LIANHE는 원자재 검증, 주조, 가공, 나사 가공, 표면 처리, 마킹 및 포장 전반에 걸쳐 검사 절차를 적용합니다.

주요 품질 관리 절차는 다음과 같습니다.

1. PMI 재료 검증을 수행하고 입고되는 원자재의 외경 및 벽 두께를 측정합니다.

2. 가공 및 생산 중 나사산 연결을 측정하고 검사합니다.

3. 제품 마킹 전 표면 상태 점검 및 나사 치수 확인.

4. 포장 전 최종 치수, 육안, 사양 검사를 수행합니다.

5. 포장 후 배송표시, 라벨, 수량, 포장자재, 관련 주문정보를 확인합니다.

해당 검사 절차를 완료한 후 제품 배송이 승인됩니다.

추가 압력 테스트, 화학 성분 확인, 기계적 테스트 또는 제3자 검사는 고객 및 프로젝트 요구 사항에 따라 준비될 수 있습니다.

포장

각 제품은 먼지, 습기, 표면 오염에 대한 노출을 줄이기 위해 비닐 봉지로 보호됩니다.

그런 다음 제품은 강화된 수출 상자에 포장되고 보관 및 국제 운송을 위해 팔레트에 통합됩니다.

확인된 주문 요구 사항에 따라 맞춤형 상자, 고객 로고, 라벨, 바코드, 목재 케이스, 팔레트 보호 및 기타 포장 배열을 제공할 수 있습니다.

지불 조건

당사의 표준 지불 기간은 T/T 보증금 30%를 선불로 지불하고 나머지 70% T/T 잔액을 배송 전에 지불하는 것입니다.

구체적인 결제 조건은 주문 금액, 제품 요구사항, 협력 계약에 따라 논의될 수 있습니다.

사용 가능한 결제 방법은 다음과 같습니다.

• T/T 은행 송금

• 웨스턴 유니온

• 페이팔

• 기타 상호 합의된 결제 방법

배송 조건

사용 가능한 거래 조건:EXW, FOB, CFR, CIF, DDP 및 DDU

제품 배송 방법:

• 해상운송

• 항공 화물

• 육상운송

• 국제특송 서비스

주문 수량, 패키지 수량, 목적지, 배송 소요 날짜, 운송 예산에 따라 적절한 배송 방법을 선택할 수 있습니다.

배송 비용, 운송 시간, 포장 요구 사항 및 배송 조건은 배송 전에 확인되어야 합니다.
