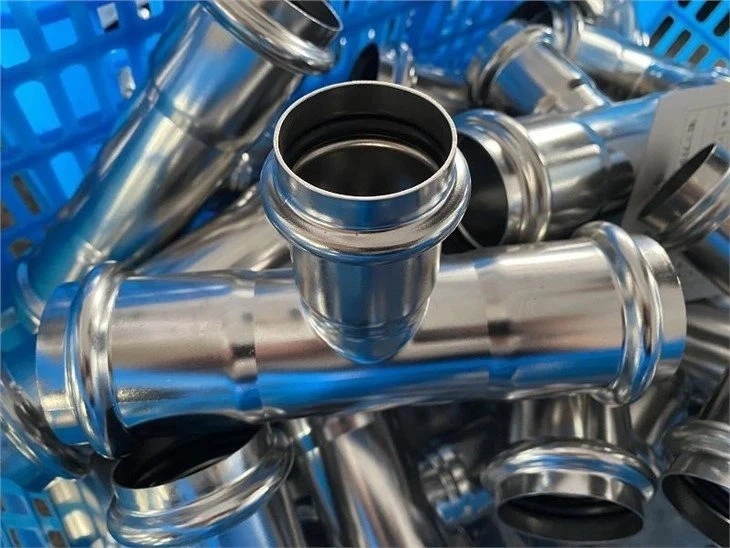

잘못된 배관 재료를 지정하면 복합적인 위험이 따릅니다. 과도하게 지정하면 배수 엔지니어링 자원이 낭비되고, 과소 지정하면 조기 부식, 시스템 가동 중지 시간 및 잠재적인 환경 또는 안전 책임이 발생합니다. 304 및 316 변형은 모두 300 시리즈 오스테나이트 계열에 속하지만 사소한 화학적 차이로 인해 특정 유체 취급 환경에서 작동 수명이 크게 달라집니다. 엔지니어와 설계자는 시스템을 과도하게 엔지니어링하지 않고 시설의 고유한 요구 사항을 견딜 수 있는 등급을 결정하는 데 종종 어려움을 겪습니다.
우리는 이 두 가지 인기 있는 합금의 화학적 기초와 성능 한계를 탐구할 것입니다. 유체 호환성을 평가하고, 업계 표준을 탐색하고, 중요한 제조 현실을 해결하는 방법을 배우게 됩니다. 궁극적으로 이 가이드는 시설 계획자와 엔지니어가 어떤 등급이 시스템의 유체 및 환경 매개변수와 일치하는지 평가하는 데 도움이 되는 증거 기반 프레임워크를 제공합니다.
기준:304 스테인리스강은 업계 표준으로 담수, HVAC 및 일반 위생 응용 분야에 탁월한 기본 내식성과 비용 효율성을 제공합니다.
차별화 요소:316 스테인리스강에는 2~3%의 몰리브덴이 함유되어 있어 염화물(염분) 및 산업용 용제에 대한 저항성이 크게 향상됩니다.
재정적 현실:316은 일반적으로 304보다 초기 비용이 20~40% 더 높기 때문에 배관 시스템의 예상 수명 주기와 고장 위험을 기반으로 총 소유 비용(TCO) 분석이 필요합니다.
용접 인자:용접 배관 시스템의 경우 저탄소 변형(304L 및 316L)은 용접 이음새의 탄화물 석출 및 국부 부식을 방지하는 데 중요합니다.
이러한 합금이 현장에서 어떻게 작동하는지 이해하려면 먼저 합금의 금속 DNA를 살펴봐야 합니다. 두 재료 모두 기본적인 오스테나이트 특성을 공유합니다. 여기에는 높은 수준의 크롬과 니켈이 포함되어 있습니다. 여기서 크롬은 중요한 요소입니다. 이는 산소와 반응하여 미세한 자가 치유 수동 산화물 층을 형성합니다. 이 층은 기본 금속을 환경적 저하로부터 보호합니다. 니켈은 구조적 연성을 제공합니다. 이는 오스테나이트 상을 안정화시켜 금속의 성형성과 용접성을 높여줍니다.
주요 발산은 몰리브덴의 도입으로 발생합니다. 철강 제조업체가 생산할 때316 스테인레스 스틸, 합금 혼합물에 몰리브덴을 2~3% 추가합니다. 이 특정 요소는 수동 산화물 층을 강화합니다. 보호 필름을 고정하여 염화물 구멍 및 틈새 부식에 대한 복원력이 뛰어납니다. 몰리브덴이 없으면 염화물 이온이 수동층을 쉽게 뚫을 수 있습니다. 일단 파손되면 국부적인 부식이 파이프 벽을 통해 빠르게 퍼집니다.
이 두 등급은 육안으로 동일해 보이기 때문에 재료 검증이 중요한 단계입니다. 무게, 색상, 질감으로는 구별할 수 없습니다. 따라서 PMI(Positive Material Identification) 테스트는 필수 구현 단계가 됩니다. 조달 관리자와 설치자는 일반적으로 X선 형광(XRF) 스캐너를 사용합니다. 이러한 휴대용 장치는 몰리브덴의 존재 여부를 즉시 확인하여 올바른 재료가 시설에 유입되도록 보장합니다.
|
합금 등급 |
크롬(Cr) |
니켈(Ni) |
몰리브덴(Mo) |
카본(표준) |
|---|---|---|---|---|
|
304 |
18% - 20% |
8% - 10.5% |
해당 없음 |
최대 0.08% |
|
316 |
16% - 18% |
10% - 14% |
2% - 3% |
최대 0.08% |
유체 호환성은 모든 산업용 라우팅 시스템의 성공 또는 실패를 결정합니다. 염화물 노출은 배관 인프라에 대한 가장 일반적인 위협을 나타냅니다. 표준을 사용하는 경우304 스테인레스 스틸 해양 환경에서는 조기에 실패하는 경우가 많습니다. 공기 중 바다 소금이 파이프 표면에 침전됩니다. 염화물은 수동층을 공격하여 미세한 구덩이를 생성합니다. 시간이 지남에 따라 이러한 구덩이는 깊어지고 구조적 무결성이 손상됩니다. 제빙염이나 고염화물 화학 물질 라우팅에 노출된 시스템에서도 비슷한 오류가 발생합니다. 이러한 시나리오에서 금속은 종종 응력 부식 균열(SCC)에 굴복합니다.
공격적인 산성 및 부식성 솔루션에는 업그레이드된 방어 메커니즘이 필요합니다. 몰리브덴은 이러한 중요한 장벽을 제공합니다. 이를 통해 업그레이드된 합금은 표준 등급보다 황산 및 인산을 훨씬 더 잘 처리할 수 있습니다. 공정 엔지니어는 중간 농도의 이러한 산을 시설을 통해 보내는 경우가 많습니다. 이러한 까다로운 화학적 환경에서 강화된 패시브 레이어는 빠른 재료 분해를 방지하고 공정 유체를 순수하고 억제된 상태로 유지합니다.
기계적 한계를 평가할 때 두 등급 모두 놀라운 유사점을 공유합니다. 그들은 거의 동일한 기본 인장 강도를 제공합니다. 두 재료 모두 뛰어난 고온 내산화성을 제공하여 최대 약 870°C(1600°F)까지 구조적 안정성을 유지합니다. 이 임계값을 초과하면 스케일링이 중요한 문제가 되므로 특수 내열 합금이 필요합니다.
극저온 성능은 또 다른 공유 강점입니다. 탄소강은 영하의 온도에서 위험할 정도로 부서지기 쉽습니다. 대조적으로, 오스테나이트 합금은 극한의 추위에서도 탁월한 인성과 연성을 유지합니다. 엔지니어들은 액체질소나 LNG 라우팅에 자주 사용합니다. 열 한계가 두 등급을 분리하는 경우는 거의 없으므로 극한 온도에서의 선택 프로세스는 기계적 온도 제약보다는 유체 부식성을 기본으로 해야 합니다.
산업 표준에서는 기본 위생 및 안전 요구 사항을 기반으로 재료 선택을 지시하는 경우가 많습니다. 표준 등급은 공격적인 화학적 위협이 없는 환경에 적합한 도구입니다. 올바른 컨텍스트에 배포하면 탁월한 안정성을 제공합니다.
다음 응용 분야에 이상적입니다.
상업용 배관 시스템:도시 식수를 완벽하게 처리하여 녹과 스케일 축적을 방지합니다.
양조장 배관(차가운 쪽):순한 세척제에 저항성이 있으며 냉간 가공 중에 물과 맥주의 순도를 유지합니다.
유제품 가공:성능 저하 없이 표준 위생 프로토콜을 쉽게 견딜 수 있습니다.
HVAC 냉각수 루프:이는 폐쇄 루프 시스템에서 수십 년간 누출 없는 성능을 제공합니다.
규정 준수 관점에서 볼 때 이 재료는 표준 FDA 요구 사항을 충족합니다. 또한 비부식성 식품 및 음료 라우팅을 위한 3-A 위생 표준과 완벽하게 일치합니다. 공정 유체가 중성을 유지하고 시설이 해양 대기를 피하는 경우 이 등급은 뛰어난 작동 수명을 제공합니다.
특정 산업은 가혹한 조건에서 운영됩니다. 이러한 부문에서는 재료 품질 저하로 인해 심각한 오염이나 안전 위험이 발생합니다. 몰리브덴 강화 등급으로 업그레이드하는 것은 선택 사항이 아닙니다. 그것은 공학적 필요성입니다.
이는 다음과 같은 중요한 부문에 대한 필수 선택입니다.
의약품 제조:WFI(주입수) 시스템에는 공격적인 살균 화학물질을 견딜 수 있는 깨끗한 표면 마감이 필요합니다.
해양 및 해양 파이프라인:염수 분무에 지속적으로 노출되면 국부적인 내부식성이 극대화되어야 합니다.
폐수 처리 시설:다양한 화학 성분과 심한 염소화로 인해 작은 금속도 빠르게 파괴됩니다.
화학 처리 공장:반응성 용매 및 산업용 산을 라우팅하려면 강력한 야금학적 방어가 필요합니다.
규정 준수에 따라 이 선택이 필요한 경우가 많습니다. ASME B31.3(공정 배관) 표준은 유체 서비스를 엄격하게 규제합니다. 부식성이 높거나 독성이 강한 화학 물질의 경우 이 고급 등급을 지정하면 규정 준수를 보장하고 시설 직원을 보호할 수 있습니다.
배관 자재를 평가하려면 초기 설치 그 이상을 살펴봐야 합니다. 예상되는 작동 수명과 중대한 고장과 관련된 위험을 평가해야 합니다. 부적절한 자재를 지정하면 운영상의 책임이 가중됩니다.
배관 고장의 현실을 고려하십시오. 열악한 환경에서 파이프 성능이 저하되면 손상된 스풀 부품을 교체하는 것 이상의 결과가 초래됩니다. 시스템 종료로 인해 생산이 중단되어 심각한 운영 병목 현상이 발생합니다. 화학 물질 누출로 인해 환경 정화 명령, 규제 감사 및 안전 조사가 시작됩니다. 견고한 활용으로스테인레스 스틸특정 환경에 맞게 설계된 프레임워크를 통해 시설 계획자는 이러한 심각한 위험을 완화합니다. 몰리브덴 합금 등급의 탁월한 저항성은 예측할 수 없는 환경 변수에 대비해 필요한 운영 보험 정책으로 작용합니다.
|
염화물 노출 수준 |
환경 예측 가능성 |
권장 소재 전략 |
|---|---|---|
|
0%(중성유체) |
고도로 예측 가능하고 제어 가능함 |
표준 등급은 최적의 신뢰성을 제공합니다. |
|
낮음~보통(<100ppm) |
가끔씩 씻어내도 안정적임 |
엄격한 유지 관리로 허용되는 표준 등급입니다. |
|
높음(>100ppm) |
예측할 수 없음/가혹함 |
위험 완화를 위해서는 업그레이드된 등급이 필요합니다. |
|
직접 해양 / 해안 |
지속적인 염분 노출 |
업그레이드된 등급은 절대 요구 사항입니다. |
시스템에서 염화물 노출이 전혀 발생하지 않는 경우 표준 오스테나이트 합금은 탁월한 수명을 제공합니다. 그러나 염화물 노출이 0을 초과하거나 시설 세척 프로토콜에 따라 강한 살균제가 사용되는 경우에는 구멍이 생기지 않도록 시스템을 강화해야 합니다. 이러한 공격적인 상황에서 방어 수명을 우선시하면 치명적인 시스템 오류를 예방할 수 있습니다.
종이에 시스템을 설계하는 것은 현장에서 제작하는 것과 크게 다릅니다. 배관공이 이러한 재료를 용접할 때 강렬한 열이 현지 야금을 근본적으로 변화시킵니다. 이로 인해 감작이라는 특정 현상이 발생합니다.
표준 오스테나이트 등급에는 최대 0.08%의 탄소가 포함되어 있습니다. 용접 공정 중에 열 영향부(HAZ)의 온도는 800°F ~ 1500°F에 도달합니다. 이 임계 온도 범위 내에서 탄소 원자는 크롬과 결합하여 크롬 탄화물을 형성합니다. 이 침전은 결정립 경계에서 크롬을 끌어당깁니다. 결과적으로 국부적인 영역은 수동 산화물 층을 잃습니다. 용접 이음매는 입계 부식에 매우 취약해집니다. 파이프의 나머지 부분이 깨끗한 상태로 유지되더라도 약해진 용접 조인트는 빠르게 파손됩니다.
이러한 민감화 위험을 제거하기 위해 야금학자들은 저탄소 변형 제품을 개발했습니다. 우리는 이를 "L" 등급으로 식별합니다. 제조업체는 최대 탄소 함량을 0.03%로 제한하여 열 순환 중에 탄화물 석출을 방지합니다. 크롬을 고갈시키기에는 탄소가 충분하지 않습니다.
최신 용접 시스템을 엔지니어링할 때 저탄소 변형을 지정하는 것이 업계 모범 사례입니다. 오늘날 고품질 파이프 제조업체는 일상적으로 이중 인증 파이프를 생산합니다. 이중 인증은 파이프가 "L" 등급의 낮은 탄소 제한을 유지하면서 표준 등급의 기계적 강도 요구 사항을 충족한다는 것을 의미합니다. 이중인증 활용316 스테인레스 스틸원활한 제작, 구조적 무결성 및 용접 후 최대 내식성을 보장합니다.
배관 시스템에 가장 적합한 재료를 선택하려면 환경 요구 사항과 운영 신뢰성의 균형을 맞춰야 합니다. 중성, 담수 및 일반 위생 환경에서 장기간 신뢰성을 유지하려면 표준 304 합금을 선택하십시오. 공격적이거나 염화물이 많거나 산성이 높은 조건에서 탁월한 방어 수명을 보장하려면 몰리브덴 강화 316 합금을 선택하세요. 적절한 선택은 조기 성능 저하를 방지하고 예상치 못한 가동 중단으로부터 시설을 보호합니다.
조달 사양을 확정하기 전에 프로세스 엔지니어와 상담하십시오. 시스템에 유입되는 모든 유체에 대해 안전 데이터 시트(SDS)를 검토하고 염화물 농도와 pH 수준에 세심한 주의를 기울이십시오. 마지막으로, 정확한 화학 성분을 확인하고 성공적인 현장 구현을 보장하려면 항상 배관 공급업체에 인증된 밀 테스트 보고서(MTR)를 요청하십시오.
A: 아니요. 시각적으로 구별할 수 없습니다. 그들은 동일한 표면 마감, 색상 및 질감을 공유합니다. 확인하려면 스탬프된 재료 열 번호를 확인하고, 재료 테스트 보고서(MTR)를 요청하거나, PMI(양성 재료 식별) 중에 X선 형광(XRF) 스캐너를 사용해야 합니다.
A: 표준 오스테나이트 등급과 마찬가지로 일반적으로 어닐링 상태에서는 비자성입니다. 그러나 튜브 굽힘, 롤링 또는 공격적인 성형과 같은 기계적 냉간 가공 공정은 두 등급 모두에서 미세 구조를 변경하고 약간의 자성을 유발할 수 있습니다.
A: 네, 배관공이 용접할 수 있습니다. 양극 지수가 거의 동일하기 때문에 둘 사이의 갈바닉 부식은 최소화됩니다. 그러나 시스템의 전반적인 내식성은 더 약한 구성 요소로 제한됩니다. 사양 혼란과 유지 관리 오류를 방지하기 위해 일반적으로 이들을 혼합하는 것은 피합니다.
A: "L"은 저탄소를 의미합니다. 저탄소 모델은 표준 등급의 0.08%에 비해 최대 탄소 함량이 0.03%입니다. 이 최소 탄소 수준은 용접 중 크롬 탄화물 침전을 방지하여 가공된 파이프 스풀에 대한 업계 표준 선택이 됩니다.
