스테인레스 스틸 링 압착 수나사 커플 링

기술 사양

크기 범위:1/4"~4"(DN10~DN100)

벽 두께:0.6~2.0mm

적용 가능한 표준:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN 및 ASME

사용 가능한 재료:
0Cr18Ni9, SS304, S30408, SUS304, 1.4301;
0Cr17Ni12Mo2, SS316, SUS316;
SS304L, S30403, 1.4306;
SS316L, S31603, 1.4404.

씰링 링 재료:CIIR, EPDM, PTFE, NBR

소켓 연결:링 압착 연결

스레드 옵션:BSPP 및 BSPT를 포함한 NPT 및 BSP

공칭 압력:PN16

수압 테스트 압력:2.5MPa

기밀성 테스트 압력:1.05MPa

제조 공정:스테인레스 스틸 파이프로 기계적으로 형성됨

표면 처리:진동연마, 자기연마, 산세척

제품 마킹:로고–OD–W.T.–재료. 특정 요구 사항에 따라 고객 로고 및 맞춤형 제품 표시를 제공할 수 있습니다.

표준 포장:비닐봉지, 수출용 상자, 목재 케이스

인증서:GB/T 19001-2016, ISO 9001:2015, CE 및 위생 라이센스

상표:리안허

적용 가능한 미디어:식수, 냉수, 온수, 폐수, 공업용수, 석유, 가스 및 기타 호환 가능한 매체.

제품 응용

LIANHE 스테인레스 스틸 링 압착 피팅은 엔지니어링 프로젝트, 선박, 상업용 건물, 주거용 건물, 병원, 호텔, 환경 보호 시설, 난방 시스템 및 에어컨 설치에 적합합니다.

피팅은 급수 시스템, 가스 배관 시스템, 직접 식수 시스템, 환경 보호 파이프라인, 증기 시스템, 난방 파이프라인, 에어컨 시스템, 산업용 수 시스템 및 기타 호환 가능한 유체 운송 응용 분야를 포함한 다양한 배관 시스템에 적용될 수 있습니다.

피팅의 실제 적합성은 작동 압력, 작동 온도, 운반 매체, 밀봉 링 재질, 나사산 표준 및 설치 환경에 따라 확인되어야 합니다.

제품 장점

1. 높은 기계적 강도

2. 우수한 내식성

3. 긴 작동 수명

4. 낮은 유체 흐름 저항

5. 진동 및 내진성이 우수함

6. 안정적이고 안정적인 연결

7. 환경친화적인 건축

8. 빠르고 편리한 설치

9. 매립형 또는 매립형 설치에 적합

10. 낮은 전체 설치 및 유지 관리 비용

11. 좋은 내마모성

12. 위생적이며 수처리 시스템에 적합

13. 누출 위험이 감소된 안정적인 밀봉 성능

링 압착 연결 방식으로 대규모 용접 작업 없이 빠른 설치가 가능합니다. 올바른 도구와 절차를 사용하여 설치하면 피팅은 안정적인 기계적 연결과 신뢰할 수 있는 밀봉 성능을 제공합니다.

테스트 및 검사

사용 가능한 제품 테스트에는 다음이 포함됩니다.

• 정수압 테스트

• 기밀성 테스트

• 작동 압력 테스트

• 부압 테스트

• 풀아웃 테스트

• 냉수 및 온수의 온도 순환 테스트

• 정수압 굽힘 및 비틀림 테스트

• 정수압 진동 테스트

• 정수압 충격 시험

납품검사에는 원재료 확인, 표면 상태, 제품 치수, 정수압 성능, 기밀성, 마킹, 포장 등이 포함됩니다.

공장 검사 보고서 및 인증서

확인된 제품 및 주문 요구 사항에 따라 검사 보고서 및 지원 품질 문서가 제공될 수 있습니다.

• EN 10204 3.1 재료 테스트 인증서

• 원자재검사증명서

• 해당되는 경우 방사선 검사 보고서

• 유압 밀봉 테스트 보고서

• 실 검사 보고서

• 제3자 검사 보고서

• 기타 프로젝트 별 검사 문서

주문하기 전에 문서 가용성과 필수 검사 범위를 확인해야 합니다.

일치하는 개스킷의 적용 가능한 온도 범위:-20°C ~ +110°C

실제 온도 범위는 선택한 개스킷 재질, 운반 매체, 작동 압력 및 서비스 조건에 따라 달라집니다.

제품 품질 관리

LIANHE는 제조 공정 전반에 걸쳐 생산 라인 검사 및 최종 검사를 수행합니다. 제품은 배송 전에 재료, 치수, 표면, 연결 및 밀봉 성능이 확인된 주문 요구 사항을 충족하는지 확인합니다.

주요 품질 관리 절차는 다음과 같습니다.

1. 들어오는 원자재의 외부 직경, 벽 두께 및 재료 등급을 검사합니다.

2. 절단 후 원재료의 길이와 마감 상태를 확인합니다.

3. 기계적 성형 후 소켓 치수, 외경 및 벽 두께를 검사합니다.

4. 용접 및 성형 후 용접 치수 및 표면 품질을 확인합니다.

5. 열처리 후 표면, 치수, 소켓구조 등을 검사합니다.

6. 연마, 산세척 또는 기타 표면 처리 후 표면 품질을 확인합니다.

7. 해당 검사 요구 사항에 따라 수압 및 기밀 테스트를 수행합니다.

8. 배송 전 제품 표시, 수량, 포장, 주문 정보를 확인합니다.

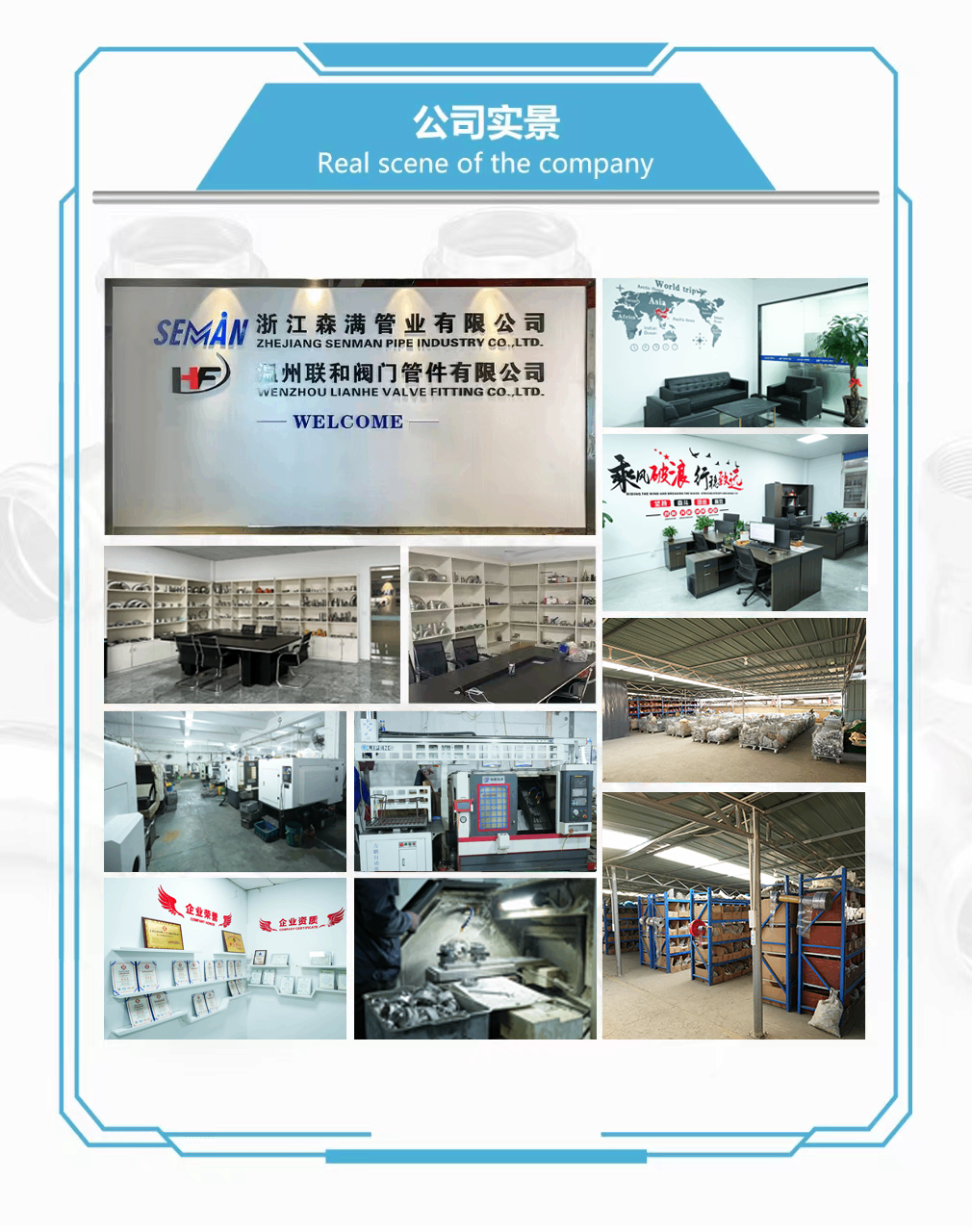

생산설비

당사의 제조 시설에는 5개의 자동 파이프 용접 생산 라인, 2개의 레이저 절단 기계, 5개의 진동 연마 기계, 2개의 자기 연마 기계, 5개의 기밀 및 수압 테스트 장치, 3개의 성형 기계, 3개의 홈 가공 기계, 2개의 드릴링 기계, 10개의 CNC 선반 및 6개의 평탄화 기계가 갖추어져 있습니다.

추가 생산 장비에는 수직 하이드로포밍 기계 2대, 프레임형 하이드로포밍 기계 2대, 파이프 벤딩 기계 10대, 자동 아르곤 아크 용접 기계 8대, 유압 드로잉 기계 4대, 고속 유압 펀칭 기계 4대, 레이저 마킹 기계 2대, 포장 장치 2대, 기타 관련 제조 및 검사 장비가 포함됩니다.

HS 코드: 7307230000

결제 및 배송 조건

지불 조건:T/T 보증금 30%를 미리 지불해야 하며, T/T 잔액 70%를 배송 전에 지불해야 합니다. 구체적인 지불 방식은 주문에 따라 논의될 수 있습니다.

결제는 T/T, Western Union, PayPal 및 기타 상호 합의된 결제 방법으로 이루어질 수 있습니다.

사용 가능한 거래 조건:EXW, FOB, CFR, CIF, DDP 및 DDU

제품은 주문 수량, 목적지, 배송 일정 및 고객 요구 사항에 따라 해상, 항공, 육상 화물 또는 국제 특송 서비스를 통해 운송될 수 있습니다.

최소 주문 수량:일반적으로 제품, 크기 및 현재 재고 가용성에 따라 5~10개입니다.

표준 제품과 일반적으로 요청되는 크기는 재고가 있을 수 있습니다. 견적 요청 시 재고 수량과 즉시 배송 가능 여부를 확인하시기 바랍니다.

무료 샘플:제품 테스트 및 품질 평가를 위해 샘플을 무료로 제공할 수 있습니다. 국제 특급 배송 비용은 일반적으로 수령인이 지불합니다.

인용 시간:일반적으로 전체 제품 사양 및 수량 요구 사항을 받은 후 3시간(근무 시간 기준) 이내에 완료됩니다.

배달 시간:재고가 있는 일반 사이즈의 경우 약 3~7일이 소요됩니다. 생산 주문에는 일반적으로 제품, 수량, 맞춤 요구 사항 및 공장 일정에 따라 약 25일이 소요됩니다.

견적 유효성:일반적으로 원자재 가격 및 시장 상황에 따라 3~7일이 소요됩니다.

애프터 서비스

당사의 표준 제품 품질 보증 기간은 1년입니다. 보증 기간 동안 제조 관련 품질 문제가 확인되면 당사 팀에서 문제를 조사하고 적절한 기술 또는 애프터 서비스 솔루션을 제공합니다.

고객은 기술 평가에 도움이 되도록 제품 모델, 주문 번호, 설치 조건, 작동 압력, 작동 온도, 운반 매체 및 관련 사진이나 비디오를 제공해야 합니다.

우리의 서비스

1. 국제 시장에 대한 광범위한 지식과 다양한 기술 및 상업적 요구 사항을 지원하는 능력.

2. 중국 원저우에 있는 자체 생산 시설에서 직접 생산합니다.

3. 일관된 제품 품질을 유지하는 데 전념하는 숙련된 기술 및 생산 팀.

4. 경쟁력 있는 공장 가격을 제공하도록 설계된 효과적인 생산 및 비용 관리 시스템입니다.

5. 스테인레스 스틸 프레스 피팅의 제조, 품질 관리 및 국제 판매에 대한 광범위한 경험.

원산지:중국 원저우
