크기: 1/4"~4"(DN8-DN100)
포트: 완전 보어;
연결 종료: 암나사형 BSPT BSP NPT, DIN259/2999,ISO 228
프로세스:투자 주조 본체 - CNC 선반 가공.
작동 압력: WOG의 경우 1000PSI.
정수압 테스트 압력:1500psi
조절 가능한 스템 패킹
순수 테프론 씰 및 시트
온도 범위: -60~450°

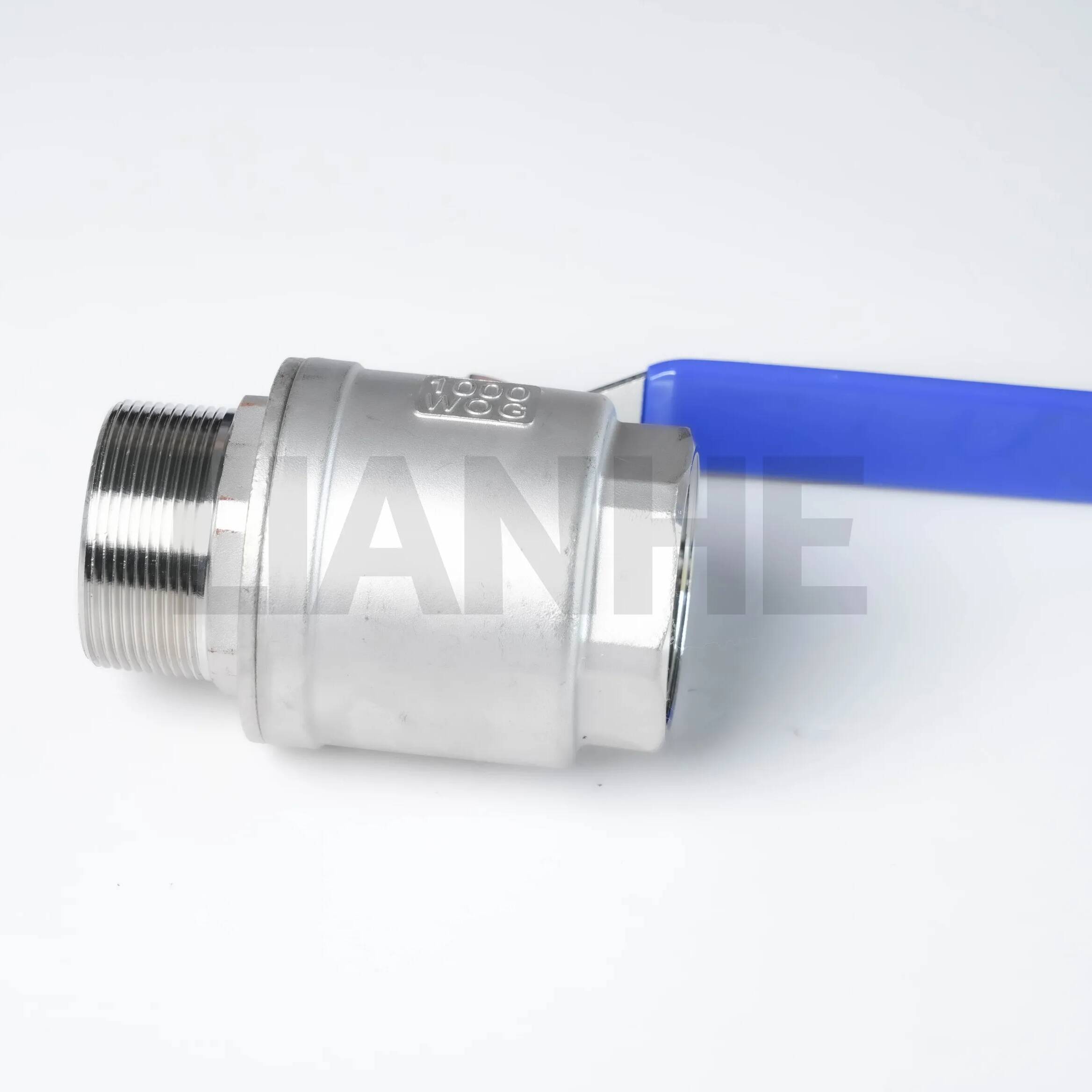

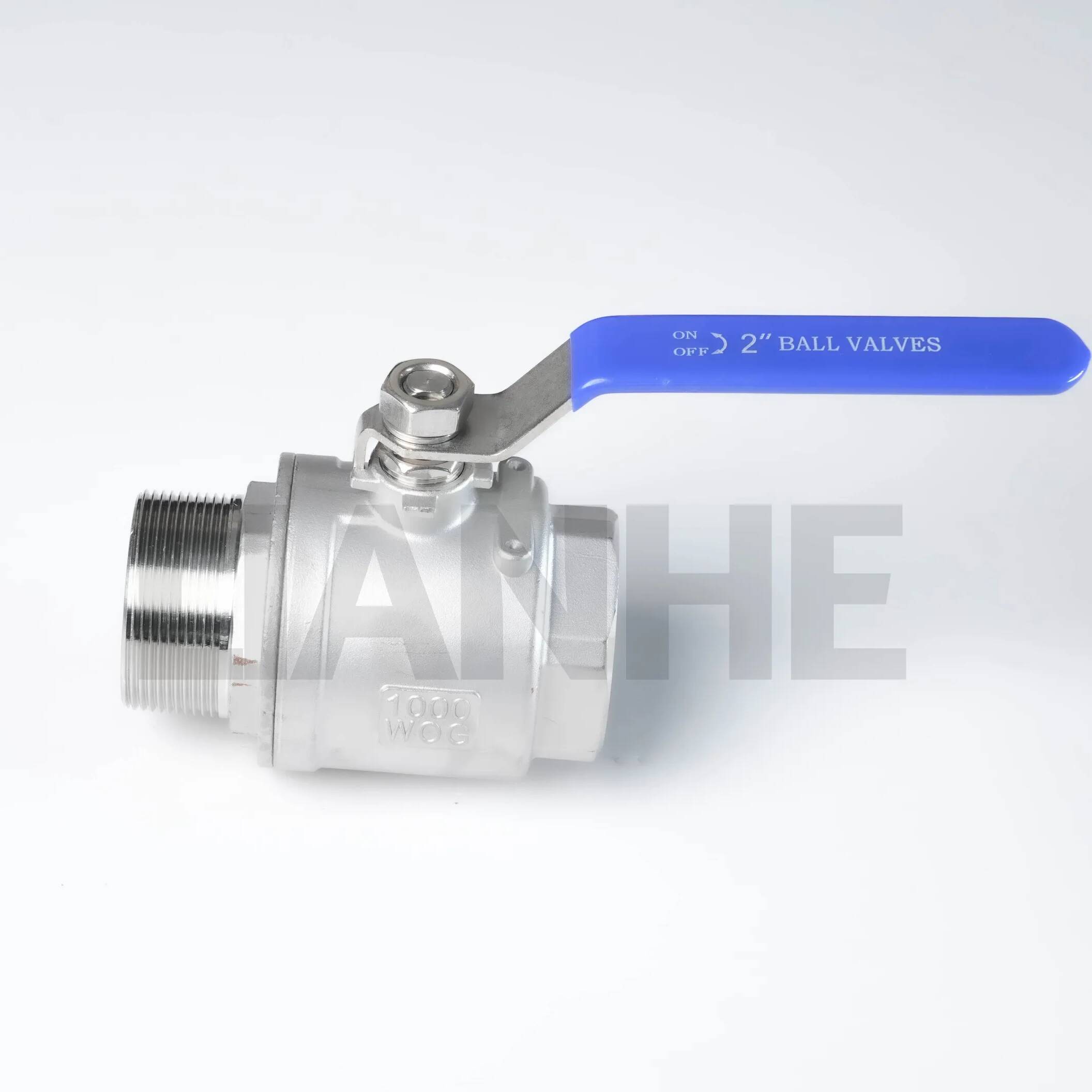

견고한 스테인리스강 2피스 F/M 나사식 볼 밸브는 고압, 부식이 심한 산업 응용 분야용으로 설계된 견고한 흐름 제어 솔루션입니다. 316 스테인리스강으로 제작된 이 밸브는 암나사 및 수나사산(ANSI B1.20.1)과 풀 보어 설계를 갖추고 있어 내구성과 누출 방지가 중요한 열악한 환경에서 안정적인 성능을 보장합니다.
산업 등급 건설:
3.5% 몰리브덴 함량을 지닌 316 스테인리스 스틸 본체(ASTM A316)로 304 스테인리스 스틸보다 염화물 피팅에 대한 저항성이 50% 더 우수합니다.
강화된 스템(HRC 35-40)과 강화된 시트 리테이너를 갖춘 2피스 설계로 1,500PSI 작동 압력과 10,000주기 수명을 견딥니다.
전체 보어 흐름 효율성:
제한되지 않은 흐름 경로(파이프 직경과 동일한 내경)는 감소된 포트 밸브에 비해 압력 강하를 25% 줄여 고유량 시스템(예: 2" 밸브의 경우 50GPM)에 이상적입니다.
돌출 방지 링이 있는 PTFE 시트는 5년 사용 후에도 기밀 차단(API 598) 및 낮은 토크 작동(2인치 밸브의 경우 15N·m 이하)을 제공합니다.
스레드 연결 강도:
안전한 파이프 부착을 위한 암나사형 NPT(입구) 및 수나사형 NPT(출구) 나사산은 강철, 황동 및 PVC 파이프와 호환되며 향상된 누출 방지를 위한 나사산 밀봉 홈 옵션이 있습니다.
튼튼한 핸드휠(알루미늄 또는 스테인리스 스틸)은 표준 레버보다 30% 더 많은 토크 활용을 제공하여 접근하기 어려운 위치에서 수동 작업에 적합합니다.
극한 환경 저항:
온도 범위: -40°C ~ 260°C(RPTFE 시트), 극저온 액체, 뜨거운 오일 및 화학 용매에 적합합니다.
산성 가스 서비스를 위한 NACE MR0175를 준수하므로 H2S 농도가 3,000PPM 이하인 석유 및 가스 응용 분야에 이상적입니다.
까다로운 산업 환경에 이상적:
석유 및 가스 탐사: 황화수소 부식에 강한 316 스테인리스 스틸을 사용하여 웰헤드 샘플링 라인 및 화학 물질 주입 시스템의 온/오프 제어.
화학 처리: 반응기 및 증류탑에서 황산, 수산화나트륨, 유기 용매와 같은 공격적인 매체를 처리합니다.
해양공학: 해수 밸러스트 시스템 및 해양 플랫폼 배관은 해수 및 해양 대기에 지속적으로 노출됩니다.
발전: 급속한 열 순환과 입자 침식을 견디는 복합 사이클 플랜트의 고압 급수 라인 및 스팀 트랩.
Q: 밸브를 액추에이터로 자동화할 수 있나요??
에이:예, ISO 5211 장착 플랫폼(옵션)을 사용하면 원격 제어를 위한 전기/공압 액추에이터를 직접 부착할 수 있습니다.
Q: 화학 분야에 권장되는 나사 밀봉제는 무엇입니까??
에이:매체에 내성이 있는 PTFE 기반 실란트를 사용하십시오. 화학적 호환성 차트는 기술 데이터 시트를 참조하세요.
Q: 중요한 적용 분야에서 시트 마모를 검사하는 방법?
에이:매년 기포 테스트(5 PSI 기압)를 수행하고 누출 여부를 확인하십시오. 누출이 API 598 표준을 초과하는 경우 시트를 교체하십시오.
Q: 밸브는 연마성 매체에 적합한가요??
에이:예, 하지만 50μm가 넘는 입자를 필터링하려면 업스트림에 스트레이너를 설치하고 수명 연장을 위해 금속 간 시트를 고려하세요.
견고한 스테인리스강 2피스 F/M 나사식 볼 밸브는 고압, 부식이 심한 산업 응용 분야용으로 설계된 견고한 흐름 제어 솔루션입니다. 316 스테인리스강으로 제작된 이 밸브는 암나사 및 수나사산(ANSI B1.20.1)과 풀 보어 설계를 갖추고 있어 내구성과 누출 방지가 중요한 열악한 환경에서 안정적인 성능을 보장합니다.
산업 등급 건설:
3.5% 몰리브덴 함량을 지닌 316 스테인리스 스틸 본체(ASTM A316)로 304 스테인리스 스틸보다 염화물 피팅에 대한 저항성이 50% 더 우수합니다.
강화된 스템(HRC 35-40)과 강화된 시트 리테이너를 갖춘 2피스 설계로 1,500PSI 작동 압력과 10,000주기 수명을 견딥니다.
전체 보어 흐름 효율성:
제한되지 않은 흐름 경로(파이프 직경과 동일한 내경)는 감소된 포트 밸브에 비해 압력 강하를 25% 줄여 고유량 시스템(예: 2" 밸브의 경우 50GPM)에 이상적입니다.
돌출 방지 링이 있는 PTFE 시트는 5년 사용 후에도 기밀 차단(API 598) 및 낮은 토크 작동(2인치 밸브의 경우 15N·m 이하)을 제공합니다.
스레드 연결 강도:
안전한 파이프 부착을 위한 암나사형 NPT(입구) 및 수나사형 NPT(출구) 나사산은 강철, 황동 및 PVC 파이프와 호환되며 향상된 누출 방지를 위한 나사산 밀봉 홈 옵션이 있습니다.
튼튼한 핸드휠(알루미늄 또는 스테인리스 스틸)은 표준 레버보다 30% 더 많은 토크 활용을 제공하여 접근하기 어려운 위치에서 수동 작업에 적합합니다.
극한 환경 저항:
온도 범위: -40°C ~ 260°C(RPTFE 시트), 극저온 액체, 뜨거운 오일 및 화학 용매에 적합합니다.
산성 가스 서비스를 위한 NACE MR0175를 준수하므로 H2S 농도가 3,000PPM 이하인 석유 및 가스 응용 분야에 이상적입니다.
까다로운 산업 환경에 이상적:
석유 및 가스 탐사: 황화수소 부식에 강한 316 스테인리스 스틸을 사용하여 웰헤드 샘플링 라인 및 화학 물질 주입 시스템의 온/오프 제어.
화학 처리: 반응기 및 증류탑에서 황산, 수산화나트륨, 유기 용매와 같은 공격적인 매체를 처리합니다.
해양공학: 해수 밸러스트 시스템 및 해양 플랫폼 배관은 해수 및 해양 대기에 지속적으로 노출됩니다.
발전: 급속한 열 순환과 입자 침식을 견디는 복합 사이클 플랜트의 고압 급수 라인 및 스팀 트랩.
Q: 밸브를 액추에이터로 자동화할 수 있나요??
에이:예, ISO 5211 장착 플랫폼(옵션)을 사용하면 원격 제어를 위한 전기/공압 액추에이터를 직접 부착할 수 있습니다.
Q: 화학 분야에 권장되는 나사 밀봉제는 무엇입니까??
에이:매체에 내성이 있는 PTFE 기반 실란트를 사용하십시오. 화학적 호환성 차트는 기술 데이터 시트를 참조하세요.
Q: 중요한 적용 분야에서 시트 마모를 검사하는 방법?
에이:매년 기포 테스트(5 PSI 기압)를 수행하고 누출 여부를 확인하십시오. 누출이 API 598 표준을 초과하는 경우 시트를 교체하십시오.
Q: 밸브는 연마성 매체에 적합한가요??
에이:예, 하지만 50μm가 넘는 입자를 필터링하려면 업스트림에 스트레이너를 설치하고 수명 연장을 위해 금속 간 시트를 고려하세요.
