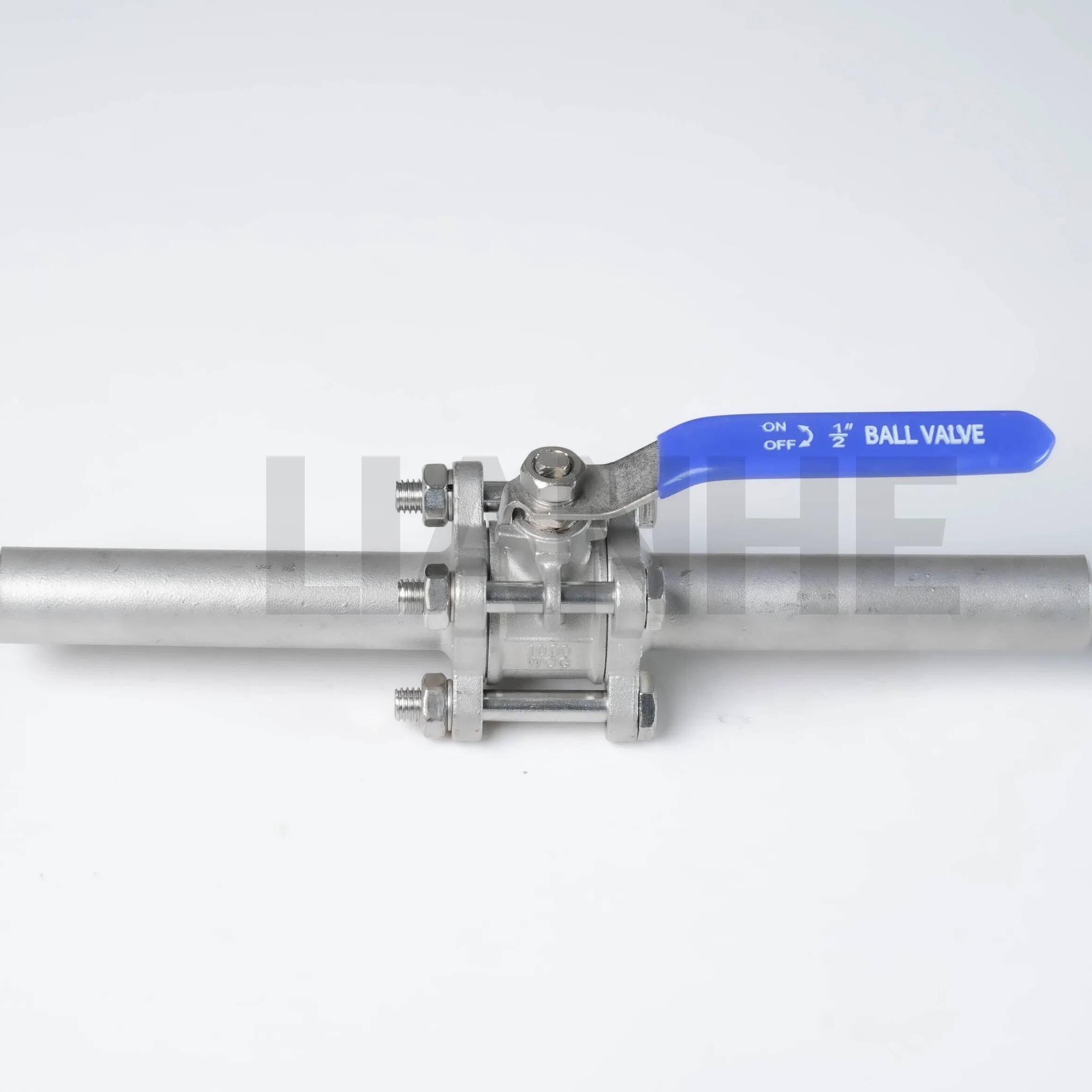

산업용 배관용 롱타입 3피스 용접 볼 밸브

개요

롱타입 3피스 용접 볼 밸브는 고압, 고온 배관 시스템에서 안정적인 유량 제어를 위해 설계된 고성능 산업용 밸브입니다. 3피스 용접 본체(ASTM A105 탄소강 또는 A316 스테인리스강)로 구성된 이 밸브는 풀 보어 설계와 정밀 가공 볼을 갖추고 있어 압력 강하를 최소화하고 완벽한 차단을 보장합니다. 긴 본체 구성은 용접 설치를 위한 향상된 구조적 안정성과 정렬을 제공하므로 안전성과 내구성이 중요한 중부하 작업에 이상적입니다.

특징

견고한 3피스 구조:

맞대기 용접 끝단이 있는 분할 본체 설계(ANSI B16.25)로 파이프라인을 분리하지 않고도 내부 구성 요소를 쉽게 유지 관리하고 교체할 수 있습니다.

진동이 심한 환경에서 누출을 방지하기 위해 1.5x MAWP(최대 허용 작동 압력) 테스트를 거친 용접 조인트입니다.

전체 보어 흐름 효율성:

제한되지 않은 흐름 경로(파이프 직경과 동일)는 난류와 압력 손실을 줄여 표준 감소 내경 밸브보다 20% 더 높은 Cv 값을 달성합니다.

연마된 볼(Ra ≤0.8μm) 및 PTFE 시트는 기밀 차단(API 598 표준) 및 낮은 작동 토크(2" 밸브의 경우 ≤15 N·m)를 제공합니다.

고성능 소재:

본체: 탄소강(최대 425°C) 또는 스테인레스 스틸(최대 650°C), 산, 알칼리, 해수와 같은 부식성 매체와 호환됩니다.

시트: -46°C ~ 815°C 온도 범위에 대한 강화 PTFE, RPTFE 또는 금속-금속(스텔라이트 오버레이) 옵션.

안전 강화:

API 6D 및 ISO 14313 안전 표준을 충족하는 일체형 파열 방지 스템 및 정전기 방지 장치(볼을 스템에 연결하여 정전기를 소멸시킴).

잠금식 핸들(90° 이동)은 시각적 흐름 상태를 위한 위치 표시기 옵션을 통해 무단 작동을 방지합니다.

애플리케이션

정밀한 흐름 제어가 필요한 산업 공정에 이상적입니다.

석유 및 가스: 사워 가스 서비스용 NACE MR0175를 준수하는 정유 파이프라인, 유정 및 석유화학 플랜트의 온/오프 제어.

발전: 화력 발전소의 증기 및 응축수 시스템으로 고압 증기(최대 250bar)와 급격한 온도 변화를 견뎌냅니다.

화학 처리: 식품 등급 응용 분야에 대해 FDA 21 CFR Part 177을 충족하는 스테인리스강 변형을 갖춘 화학 반응기 및 혼합 시스템의 부식성 유체 처리.

수처리: 펌프, 필터 및 저장 탱크를 안정적으로 차단하는 견고한 물 및 폐수 파이프라인입니다.

FAQ

Q: 끝부분은 어떤 용접 표준을 준수합니까?

A: 맞대기 용접 끝부분은 ANSI B16.25 및 ASME B31.3을 충족하며 GTAW(TIG) 및 GMAW(MIG) 용접 공정 모두에 적합합니다.

Q: 밸브를 수직 파이프라인에 설치할 수 있습니까?

A: 예, 3피스 디자인을 사용하면 어떤 방향으로도 설치할 수 있지만 최적의 시트 마모 분산을 위해 수평 설치를 권장합니다.

Q: 일반적인 유지보수 간격은 얼마나 됩니까?

A: 매체 부식성 및 작동 빈도에 따라 12~24개월마다 정기적인 유지 관리(윤활, 시트 검사)를 수행합니다.

Q: 화재 안전 설계가 가능한가요?

A: 예, 비상 정지 시스템을 위한 흑연 패킹 및 금속 시트를 갖춘 선택적인 화재 안전 구조(API 607 ​​준수)입니다.
