크기: 3/8"~60"(DN10~DN1500);
압력: 클래스 150lbs ~2500lbs; PN16, PN25, PN40; 10K, 20K;
플랜지 면: RF, FF, RTJ;
제조 표준: ANSI B16.5, ASME B16.47, JIS B2220, HG/T20592, DIN25727;
재료: ASTM A182 F304, F304L, F316, F316L, F310S, F321, SS304, SS316;
T기술: 단조, CNC 선반 가공;
표시: 제품 이름, 크기, 압력, 표준, 재료, 열 번호;
표면 처리: 탈지세척, 산세척;
포장: 버블랩 또는 플라스틱 커버 -나무 케이스 또는 팔레트;

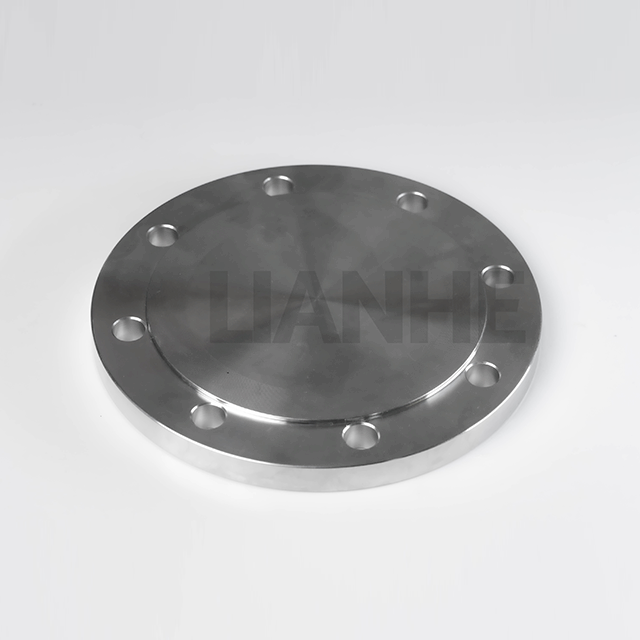

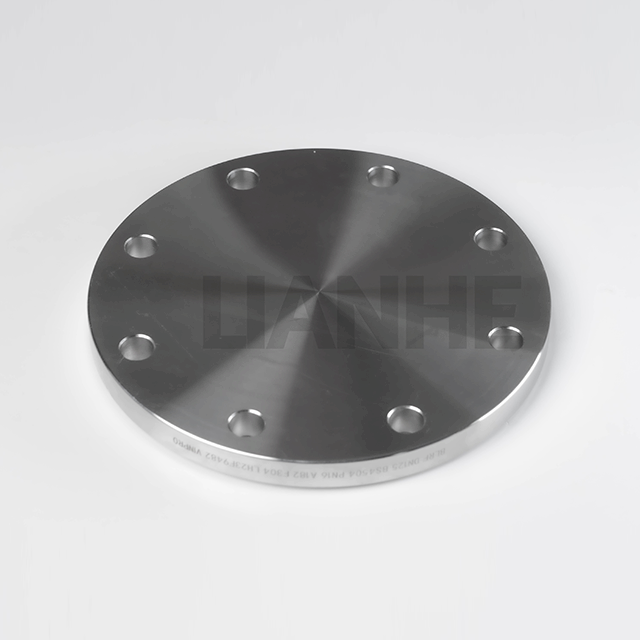

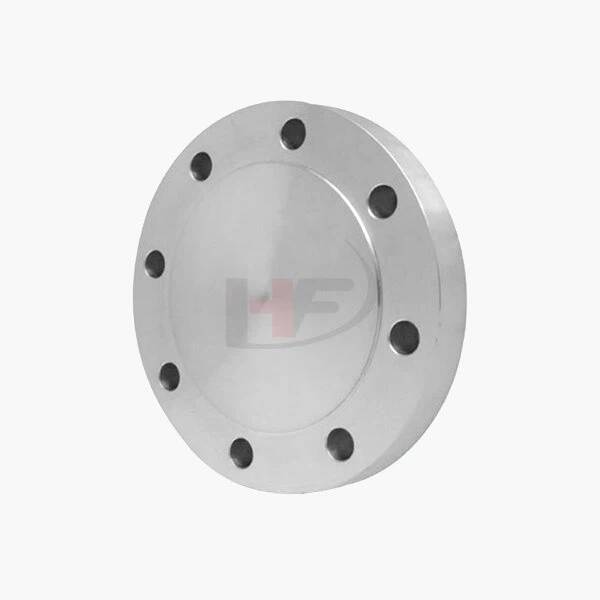

고강도 스테인레스 스틸 블라인드 플랜지는 파이프라인 끝을 영구적으로 밀봉하거나 고압, 부식성 환경에서 검사 및 유지 관리를 위한 접근을 제공하도록 설계된 프리미엄 파이프 피팅입니다. 304 또는 316 스테인리스 스틸로 제작된 이 플랜지는 ANSI B16.5를 준수하는 견고한 디스크와 볼트 구멍을 갖추고 있어 누출 없는 성능과 구조적 안정성을 보장합니다.
견고한 구조:
ASME B16.5(클래스 150 ~ 2500)를 준수하는 두께의 견고한 스테인리스 스틸 디스크(304/316), 최대 2,500PSI(316 스테인리스 스틸, 클래스 300)의 작동 압력 등급.
최적의 개스킷 접촉을 위해 부드러운 돌출면(RF) 또는 평면(FF) 마감(Ra ≤1.6μm)을 적용하여 거친 표면에 비해 누출 위험을 40% 줄입니다.
정밀 가공:
ANSI B16.5에 따라 정확한 피치 원(P.C.D.)으로 드릴링된 볼트 구멍은 결합 플랜지와의 정렬 및 볼트 전체의 균일한 하중 분산을 보장합니다.
모따기 처리된 모서리는 버(burr)를 방지하고 개스킷 설치를 용이하게 하며 진동이 심한 응용 분야의 소켓 용접 볼트용 카운터보어 구멍 옵션을 제공합니다.
부식 및 온도 저항:
316 스테인리스강 변형은 해양 및 화학 환경에서 염화물 구멍에 저항하는 반면, 304는 일반 산업 용도에 이상적입니다(온도 범위: -250°C ~ 800°C).
부동태화 표면(316)은 식품 등급 응용 분야에 대한 FDA 21 CFR Part 177을 준수하여 금속 이온 침출을 줄입니다.
규정 준수 및 인증:
감사 목적으로 사용할 수 있는 재료 추적성 보고서 및 공장 인증서를 통해 ASME B16.5, ISO 1092-1 및 NACE MR0175(316 스테인리스강)를 충족합니다.
중요한 시스템의 파이프라인 밀봉 및 접근에 적합합니다.
석유 및 가스 다운스트림: 황화수소 부식에 강한 316 스테인리스 스틸을 사용하여 정유소 및 석유화학 플랜트의 파이프라인 끝점을 밀봉합니다.
음식 및 음료: 직접적인 식품 접촉을 위해 3-A 위생 표준을 충족하는 304 스테인리스 스틸을 사용하여 유제품 및 양조장의 탱크 청소를 위한 액세스 포트를 제공합니다.
발전: 복합 사이클 시스템에서 550°C 및 200bar 압력을 견디며 화력 발전소의 증기 파이프라인 테스트 지점을 밀봉합니다.
해양공학: 316 스테인리스 스틸로 지속적인 해수 침수를 견디는 선체 관통부와 밸러스트 탱크 접근 지점을 밀봉합니다.
Q: 내 용도에 맞는 올바른 플랜지 등급을 선택하는 방법?
에이:ASME B16.5 압력-온도 표에 자세히 설명된 작동 압력(예: 300PSI 이하의 경우 클래스 150, 800PSI 이하의 경우 클래스 300)을 기준으로 선택하세요.
Q: 블라인드 플랜지를 재사용할 수 있나요??
에이:예, 표면이 손상되지 않고 철저하게 청소된 경우에는 가능합니다. 안정적인 재밀봉을 위해 개스킷과 볼트를 교체하세요.
Q: 고온 증기에는 어떤 가스켓 재질이 권장됩니까??
에이:흑연 또는 금속 재킷 개스킷(최대 650°C)을 사용하고 260°C 이상에서 성능이 저하되는 PTFE 개스킷은 피하십시오.
Q: 해양 애플리케이션을 위한 경량 옵션이 있습니까??
에이:예, 볼트 패턴이 감소된 경량 316 스테인리스 스틸 플랜지를 사용할 수 있으며 해양 플랫폼에 대한 DNVGL 표준을 충족합니다.
