고압 시스템용 산업용 3피스 용접 볼 밸브

개요

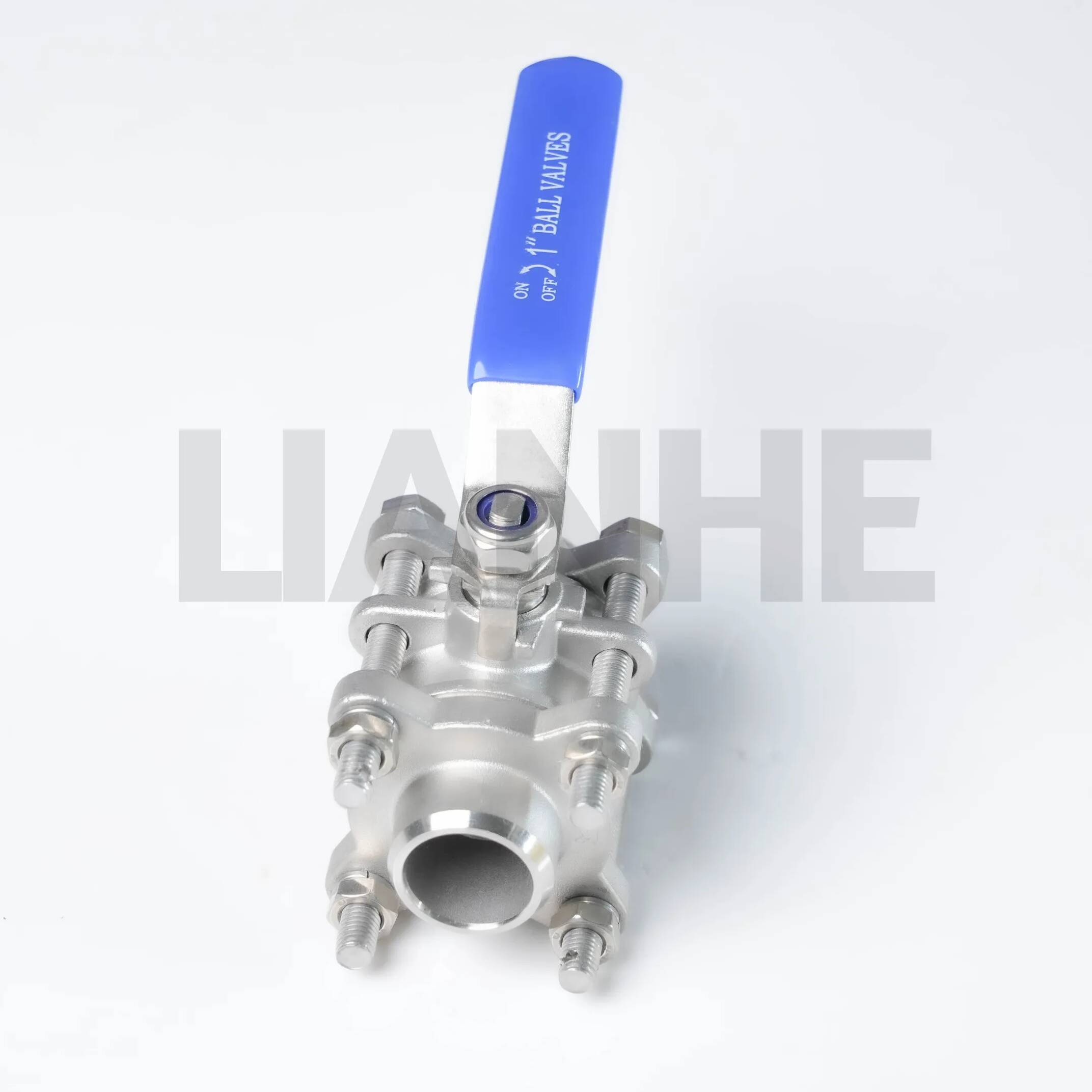

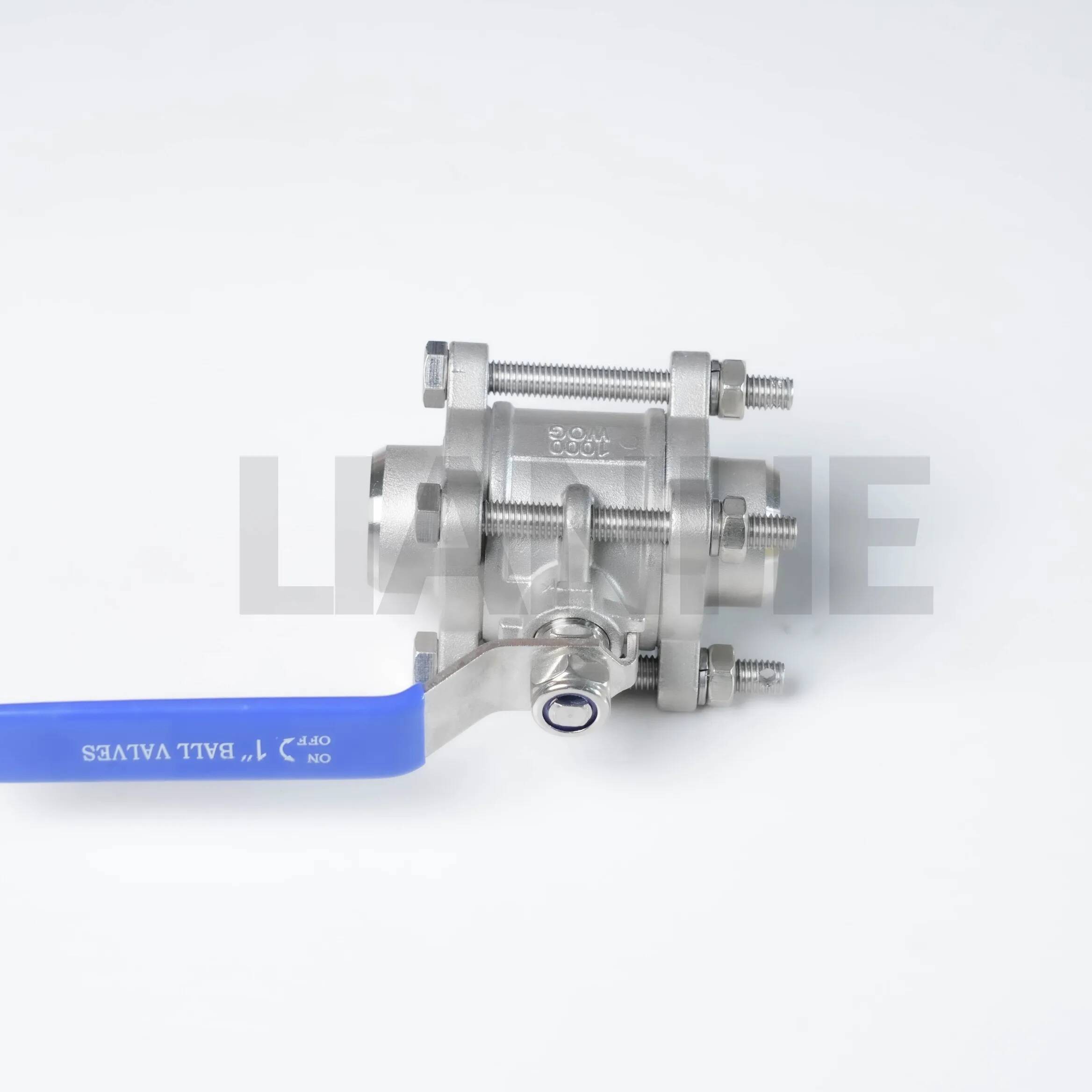

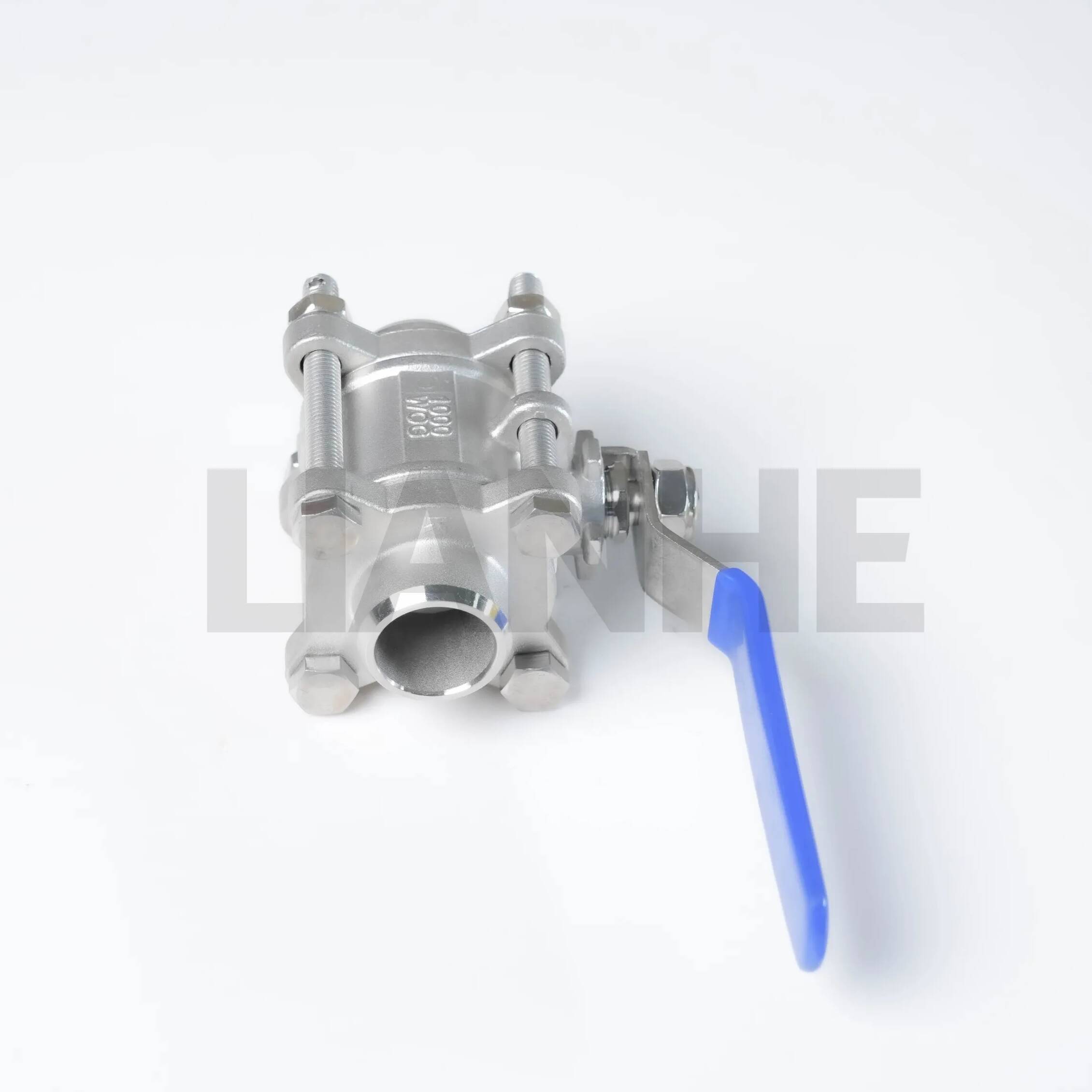

산업용 등급 3피스 용접 볼 밸브는 고압, 고온 산업용 배관 시스템용으로 설계된 강력한 유량 제어 솔루션입니다. 304 또는 316 스테인리스강으로 제작된 이 밸브는 맞대기 용접 끝이 있는 3피스 용접 설계(ANSI B16.25 준수)가 특징으로 열악한 환경에서 누출 없는 성능과 손쉬운 유지 관리를 보장합니다. 풀 보어 설계는 압력 강하를 최소화하고 정밀 가공된 볼과 시트는 기밀 차단 기능을 제공하므로 신뢰성과 내구성이 요구되는 중요한 응용 분야에 이상적입니다.

특징

견고한 건설:

안전한 파이프라인 통합을 위한 맞대기 용접 끝단(일정 40/80)이 있는 3피스 본체, 최대 2,500PSI(316 스테인리스 스틸)의 작동 압력 및 -46°C ~ 815°C(금속-금속 시트)의 온도 정격.

ASTM A312 스테인리스 스틸 본체(일반 용도는 304, 부식성 매체는 316), 최소 항복 강도는 205MPa이고 연신율은 ≥40%로 내충격성이 뛰어납니다.

최적의 흐름 제어:

완전 내경 설계(내경 = 파이프 직경)는 감소된 내경 밸브보다 25% 더 높은 Cv 값을 달성하여 고유량 시스템에서 난류와 에너지 손실을 줄입니다.

PTFE, RPTFE 또는 금속-금속(스텔라이트 오버레이) 시트는 API 598 표준 인증을 받은 기밀 차단 기능을 갖춘 다양한 밀봉 옵션을 제공합니다.

유지보수 유연성:

분할 본체 설계를 통해 파이프라인을 분리하지 않고도 내부 구성 요소(볼, 시트, 스템)를 쉽게 교체할 수 있어 서비스 중 가동 중지 시간이 60% 감소합니다.

일체형 파열 방지 스템과 정전기 방지 스프링(가스 응용 분야용)은 안전성을 강화하고 API 6D 및 ISO 14313을 준수합니다.

설치 규정 준수:

맞대기 용접 끝부분은 ANSI B16.25 및 ASME B31.3 표준을 충족하며 중요한 파이프라인의 GTAW(TIG) 및 GMAW(MIG) 용접 공정에 적합합니다.

특수 용도(예: 극저온 LNG 라인)를 위한 맞춤형 구성으로 1/2" ~ 24" NPS 크기로 제공됩니다.

애플리케이션

정밀한 유량 제어가 요구되는 산업 환경에 이상적입니다.

석유 및 가스 정유소: 원유 파이프라인, 정유 공정 라인 및 가스 압축 시스템의 온/오프 제어로 사워 가스 서비스용 NACE MR0175를 준수합니다.

발전: 화력발전소와 원자력발전소의 고압 증기 및 급수 라인은 응축기 회로에서 염화물로 인한 부식을 방지하는 316 스테인리스 스틸을 사용합니다.

화학 처리: 반응기 및 증류탑에서 황산, 수산화나트륨, 용매와 같은 공격적인 매체를 처리하며 세척 가능한 표면에 대한 cGMP 표준을 충족합니다.

해양공학: 해수 냉각 시스템 및 해양 플랫폼 배관은 316 스테인리스 스틸을 사용해 바닷물 노출과 진동이 심한 환경을 견뎌냅니다.

FAQ

Q: 이 밸브를 스로틀링 용도로 사용할 수 있습니까??

에이:아니요. 볼 밸브는 켜기/끄기 제어용으로 설계되었습니다. 스로틀링의 경우 적절한 트림을 갖춘 글로브 밸브 또는 제어 밸브를 고려하십시오.

Q: 맞대기 용접 끝 부분에 권장되는 용접 절차는 무엇입니까??

에이:308L/316L 필러 와이어와 함께 GTAW(TIG)를 사용하여 ASME BPVC 섹션 IX에 따라 예열(두꺼운 벽의 경우) 및 용접 후 열처리를 보장합니다.

Q: 연마재 적용 분야에서 시트를 얼마나 자주 검사해야 합니까??

에이:내시경을 통한 월간 육안 검사; 차단 무결성을 유지하기 위해 마모 징후(예: 흠집, 침식)가 감지되면 시트를 교체하십시오.

Q: 가연성 매체에 대한 화재 안전 설계가 가능합니까??

에이:예, 석유화학 공장의 비상 정지 시스템을 위한 흑연 패킹 및 금속-금속 시트를 갖춘 선택적인 화재 안전 구조(API 607 ​​준수)입니다.
