다중 경로 시스템을 위한 신뢰할 수 있는 스테인레스 스틸 T형 스레드 볼 밸브

개요

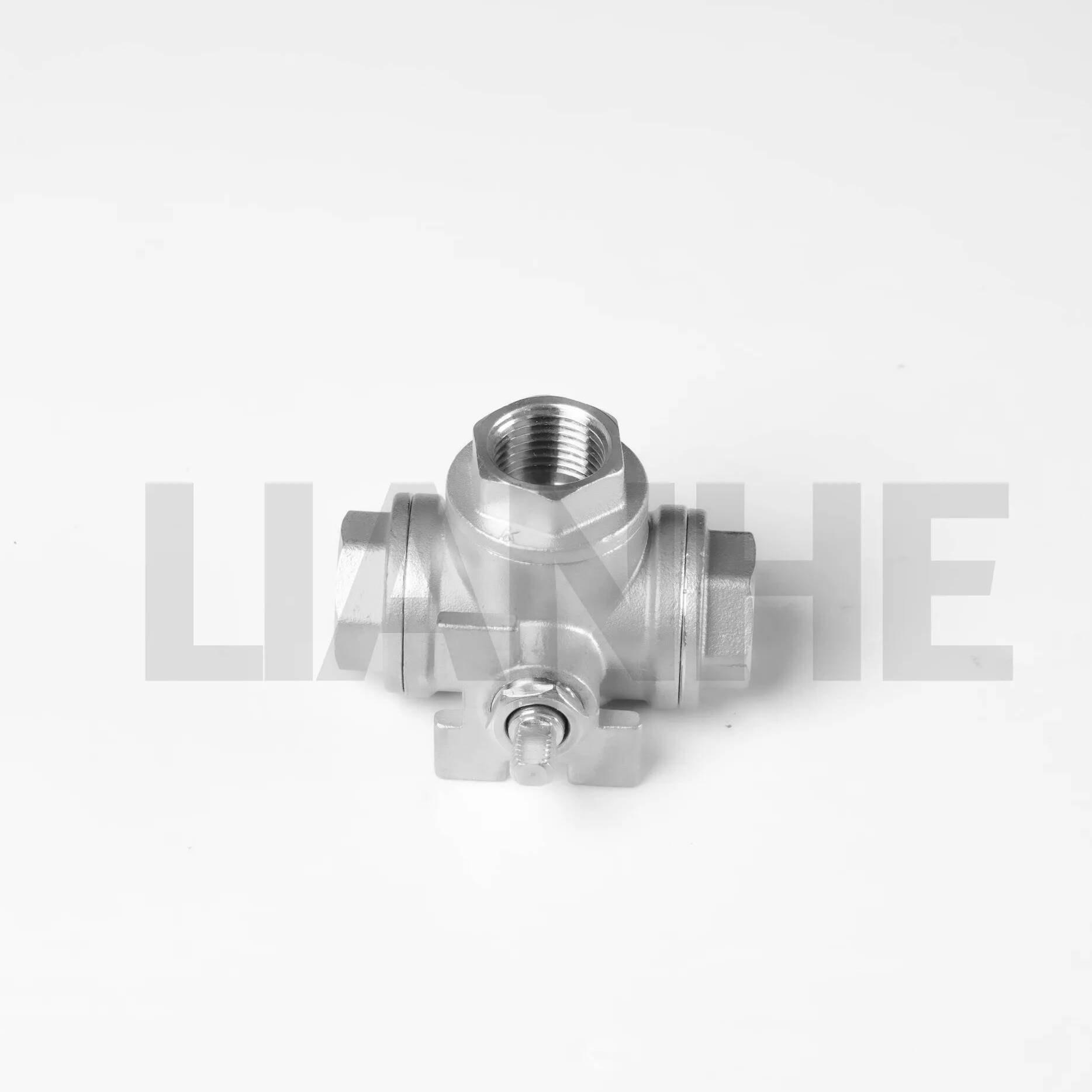

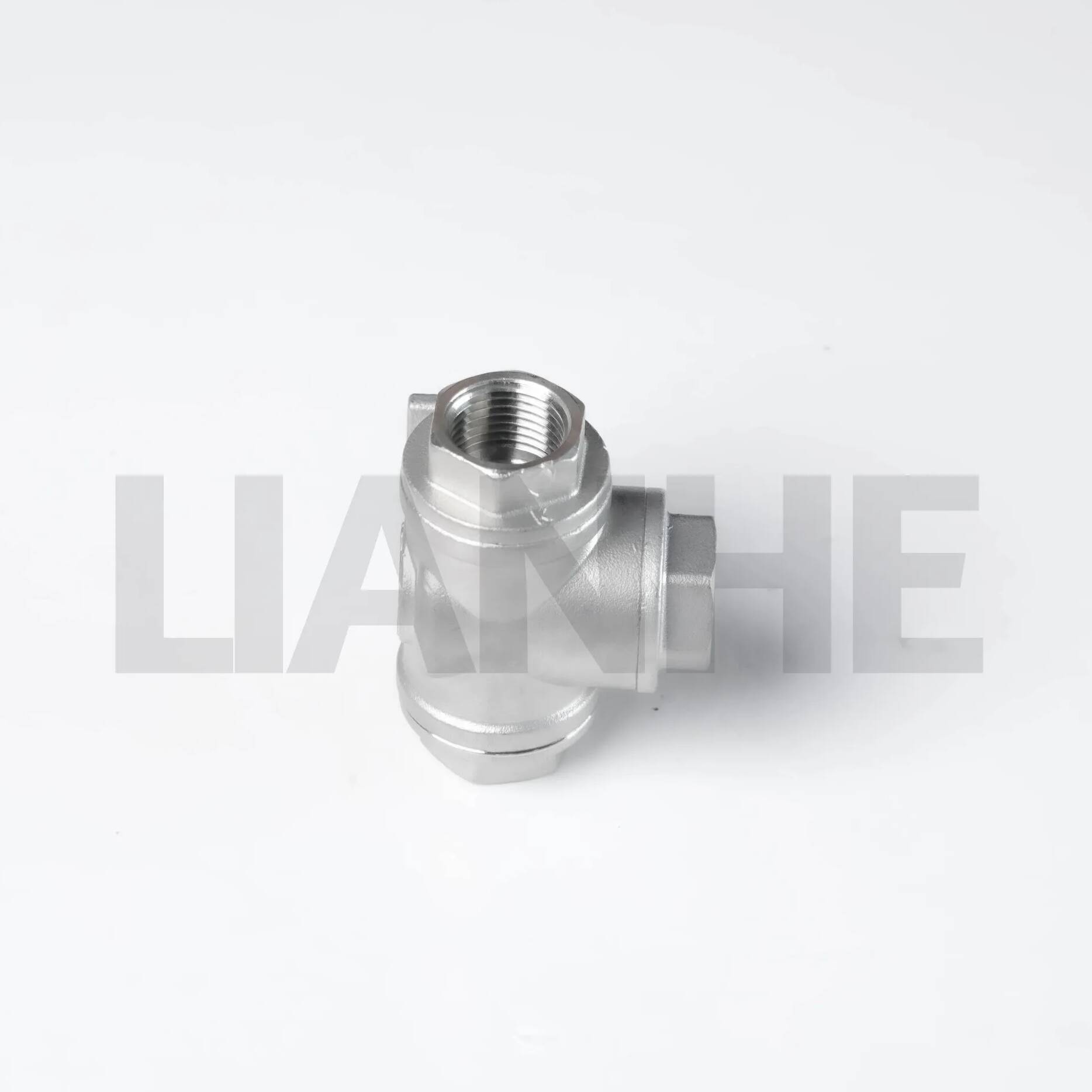

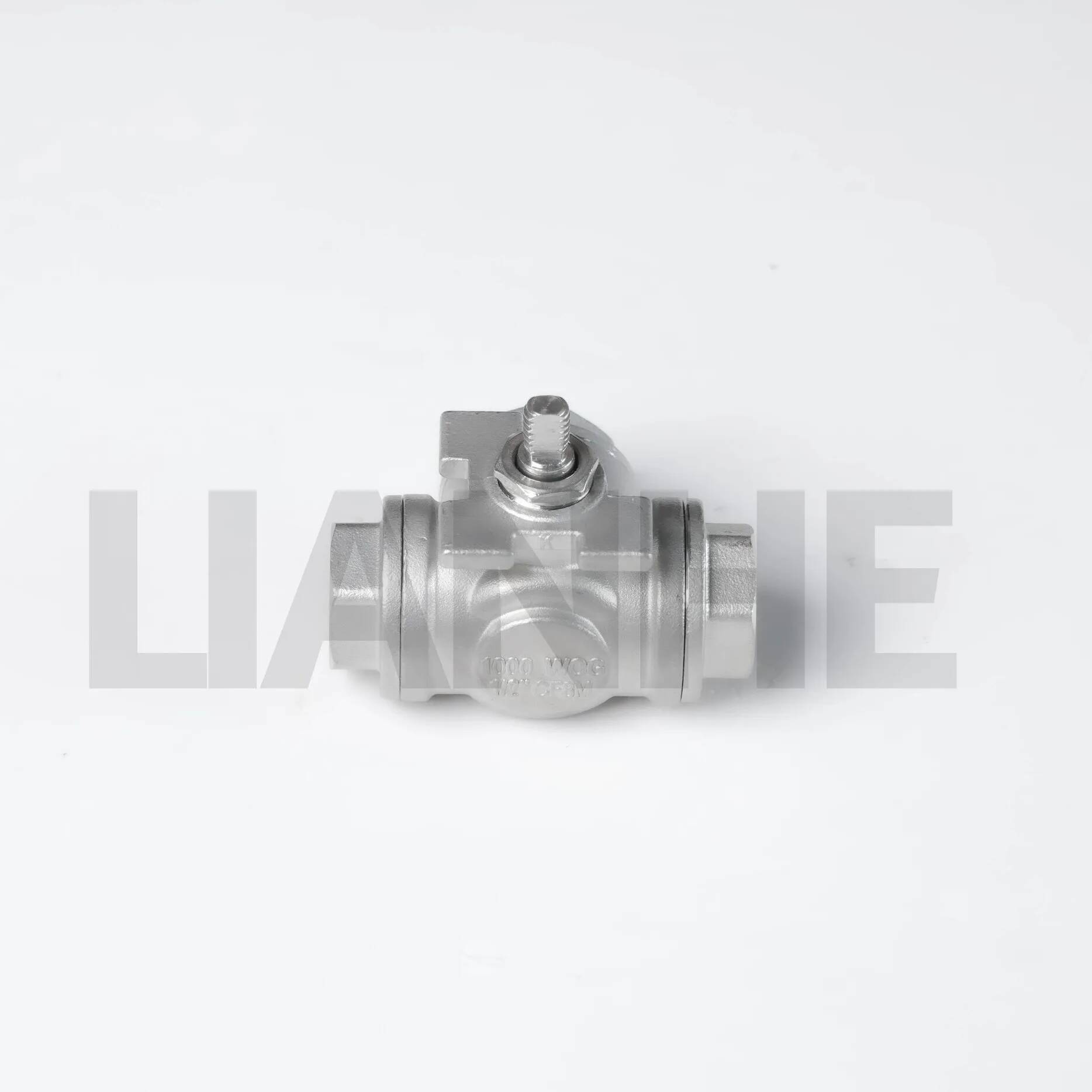

신뢰할 수 있는 스테인레스 스틸 T형 나사 볼 밸브는 나사형 배관 시스템에서 유체 흐름을 전환하거나 혼합하도록 설계된 견고한 3방향 밸브입니다. T자형 본체와 정밀 가공된 볼을 갖춘 이 밸브는 세 가지 흐름 경로 사이를 원활하게 전환할 수 있으므로 부식성 환경에서 다방향 제어가 필요한 응용 분야에 이상적입니다. 316 스테인리스 스틸로 제작되어 화학적 공격과 고온 작동에 대한 탁월한 저항성을 제공합니다.

특징

3방향 흐름 제어:

T-포트 설계를 통해 흐름을 입구에서 두 개의 출구로 유도하거나 두 개의 입구에서 단일 출구로 결합할 수 있으며 빠른 경로 전환을 위해 90° 볼 회전이 가능합니다.

완전 내경 포트(파이프와 동일한 직경)는 압력 손실을 최소화하여 유사한 축소 내경 밸브보다 15% 더 높은 Cv 값을 달성합니다.

내구성 있는 스레드 연결:

모든 포트에 NPT 수나사/암나사(ANSI B1.20.1)가 있으며 강철, 구리 및 플라스틱 파이프와 호환되며 향상된 누출 방지를 위한 나사산 밀봉 홈 옵션이 있습니다.

난류와 열팽창을 견딜 수 있도록 포트 접합부의 강화된 본체 두께(표준 벽의 1.5배)

고성능 씰링:

돌출 방지 링이 있는 PTFE 시트는 모든 흐름 구성에서 20°C에서 1,000PSI 등급의 기밀 차단(API 598)을 제공합니다.

정전기 방지 스프링은 볼과 몸체 사이의 전기적 연속성을 보장하여 가연성 매체 응용 분야에서 정전기를 소멸시킵니다.

운영 유연성:

L-포트(양방향 전환) 및 T-포트(3방향 혼합/전환) 구성으로 제공되며 높은 토크 응용 분야를 위한 레버 또는 기어 작동기 옵션이 있습니다.

온도 범위: -40°C ~ 260°C(RPTFE 시트), 극저온 액체 및 고온 오일 시스템에 적합합니다.

애플리케이션

흐름 전환 또는 혼합이 필요한 시스템에 이상적입니다.

화학 혼합 탱크: cGMP 표준을 충족하는 316 스테인리스 스틸을 사용하여 제약 및 화장품 제조에서 원자재를 반응기로 보내거나 구성 요소를 혼합합니다.

HVAC 시스템: 냉난방 코일을 3방향으로 제어하여 상업용 건물 및 데이터센터의 효율적인 온도 조절이 가능합니다.

석유 및 가스 샘플링: 표준 샘플링 밸브 및 게이지와 호환되는 NPT 스레드를 사용하여 프로세스 흐름을 분석기 또는 샘플 병으로 전환합니다.

정수장: 여과 시스템, 역세 라인 및 화학 물질 투여 펌프에 대한 다중 경로 제어를 통해 염소 처리된 물에서 안정적인 작동을 보장합니다.

FAQ

Q: L-포트 밸브와 T-포트 밸브의 차이점은 무엇입니까??

에이:L 포트 밸브는 두 포트(90° 각도) 사이의 흐름을 전환하는 반면, T 포트 밸브는 세 포트 모두(180° 분포)를 통한 흐름을 허용합니다.

Q: 밸브를 스로틀링 용도로 사용할 수 있습니까??

에이:아니요. 볼 밸브는 켜기/끄기 또는 전환 용도로 설계되었습니다. 조절을 위해 글로브 밸브를 사용하십시오.

Q: 연마재로 인한 시트 마모를 방지하는 방법?

에이:금속-금속 시트(스텔라이트 오버레이)를 선택하고 50μm 이상의 입자를 필터링하기 위해 상류에 스트레이너를 설치합니다.

Q: 위험한 환경에서 방폭형 액추에이터를 사용할 수 있습니까??

에이:예, Zone 1/21 폭발성 대기에서 사용하기 위한 ATEX/IECEx 인증을 받은 공압식 또는 전기식 액추에이터(옵션)입니다.
