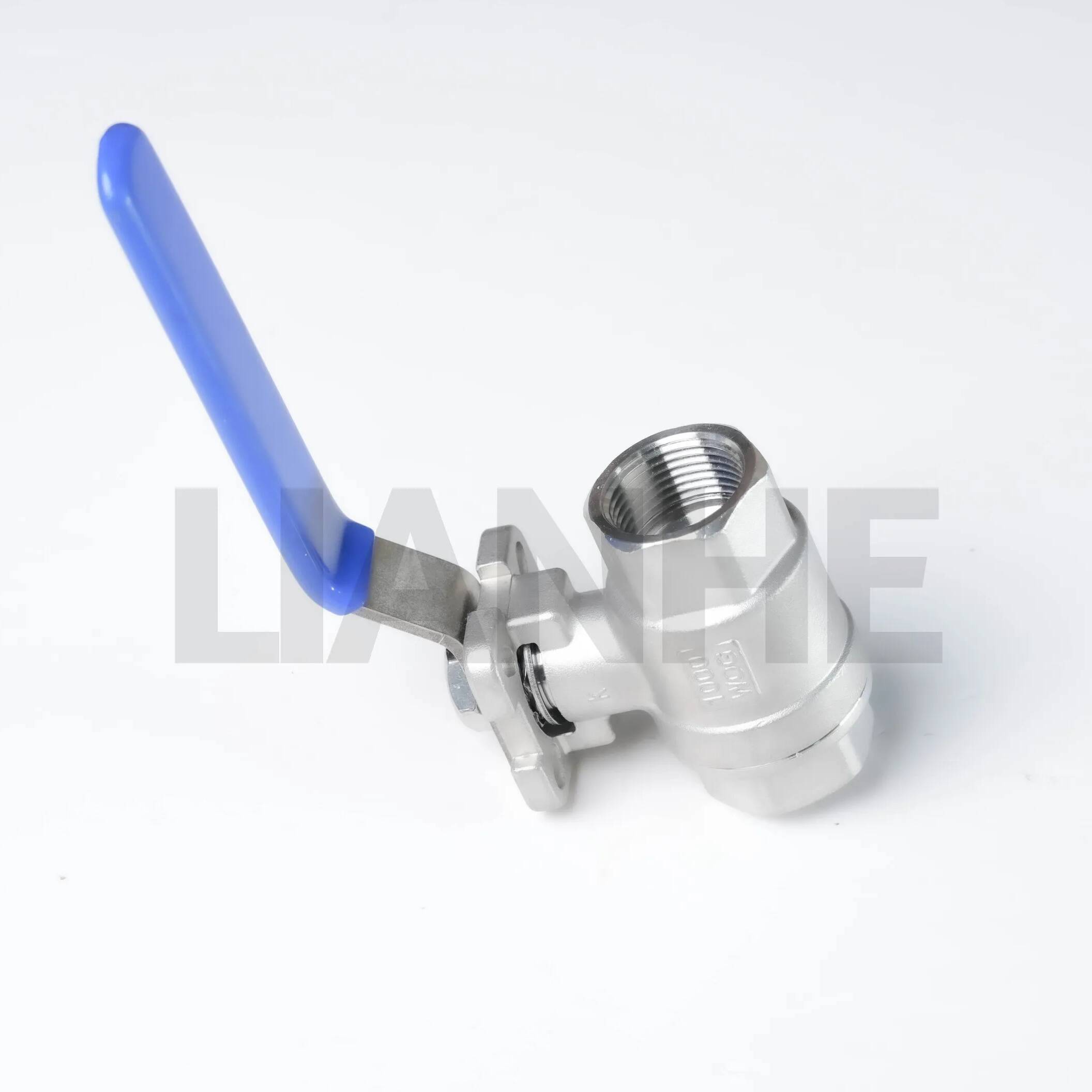

간편한 작동을 위한 플랫폼이 있는 2피스 나사식 볼 밸브

개요

플랫폼이 있는 2피스 나사식 볼 밸브는 중저압 배관 시스템의 온/오프 흐름 제어를 위한 다용도의 비용 효율적인 솔루션입니다. NPT 스레드(ANSI/ASME B1.20.1)가 있는 2피스 본체와 내장형 장착 플랫폼을 특징으로 하는 이 밸브는 상업용 및 산업용 응용 분야에서 간편한 설치와 안정적인 성능을 결합합니다. 컴팩트한 디자인과 가벼운 구조로 인해 좁은 공간과 휴대용 장비에 이상적입니다.

특징

사용자 친화적인 디자인:

직접 액추에이터 부착(전기식, 공압식 또는 수동식)을 위한 일체형 ISO 5211 장착 플랫폼으로, 어댑터 플레이트가 필요 없으며 설치 시간이 30% 단축됩니다.

명확한 위치 표시기(열림/닫힘)가 있는 핸드휠 또는 레버 작동, 안전 규정 준수를 위한 잠금/태그아웃 장치와 호환 가능.

스레드 연결의 장점:

NPT 테이퍼형 나사산(수/암)은 추가 용접 없이 누출 방지 연결을 제공하여 유지 관리 시나리오에서 빠른 조립/분해에 적합합니다.

물/가스 용도에는 나사 밀봉제가 필요하지 않습니다(PTFE 시트는 최대 100PSI의 기포 밀봉을 보장합니다).

내구성 있는 구조:

본체 재질: 탄소강(ASTM A105), 스테인리스강(A316) 또는 황동(C37700), 내부식성 강화를 위해 무전해 니켈 도금 옵션 제공.

전체 포트 및 축소 포트 옵션: 최소 압력 강하를 위한 전체 포트(100% 흐름 효율성); 저유량 애플리케이션을 위한 감소된 포트(공간 절약).

넓은 작동 범위:

압력 등급: 1,000 PSI(탄소강), 1,500 PSI(스테인리스 강), 공기, 물, 오일 및 비부식성 가스에 적합합니다.

온도 범위: -20°C ~ 180°C(PTFE 시트); -40°C ~ 260°C(RPTFE 시트), 다양한 환경 조건에 적응 가능.

애플리케이션

상업 및 경공업 환경에 적합:

배관 및 HVAC: 주거용 및 상업용 급수 시스템, 난방/냉방 루프 및 압축 공기 라인.

음식 및 음료: 양조장, 낙농장 및 병입 공장에 이상적인 스테인레스 스틸 변형(316L로 광택 처리, FDA 준수)을 사용한 위생 응용 분야입니다.

해양 및 RV: 온보드 배관 및 레크리에이션 차량 배관을 위한 내염수성 황동 밸브로, 표준 해양 피팅과 호환되는 NPT 스레드가 있습니다.

산업용 장비: 모듈형 설정을 위한 빠른 연결 밸브가 필요한 휴대용 펌프, 믹서 및 여과 시스템.

FAQ

Q: 밸브를 진공 시스템과 함께 사용할 수 있습니까??

에이:예, PTFE 시트는 진공 조건(최저 29"Hg)에서 안정적인 차단 기능을 제공하지만 빈번한 진공 사이클에는 금속 시트를 권장합니다.

Q: 전체 포트 모델과 축소 포트 모델의 차이점은 무엇입니까??

에이:풀 포트 밸브는 파이프와 동일한 내경(예: 2인치 파이프의 경우 2인치 밸브)을 갖는 반면, 축소 포트 밸브는 소형화를 위해 내경이 더 작습니다(예: 2인치 밸브의 내경 1.5인치).

Q: 마운팅 플랫폼이 모든 액추에이터와 호환됩니까??

에이:ISO 5211 플랫폼은 보편적이며 대부분의 쿼터턴 액추에이터와 호환됩니다. 밸브 사양과 비교하여 액추에이터 토크 요구 사항을 확인하십시오.

Q: 바닷물 응용 분야에서 스레드 부식을 방지하는 방법?

에이:나사산에 고착 방지 화합물이 포함된 스테인리스강 밸브를 사용하고 이종 금속 접촉을 피하십시오(예: 강철 파이프가 있는 황동 밸브).
