까다로운 배관 시스템에서 맞대기 용접 피팅을 신뢰할 수 있게 만드는 요인은 무엇입니까?

1. 맞대기 용접 피팅이란 무엇입니까?

맞대기 용접 피팅은 맞대기 용접을 통해 해당 파이프 끝단에 결합되도록 설계된 파이프 구성요소입니다. 피팅과 파이프가 정렬되고 필요에 따라 끝 부분이 준비되며 적격한 용접 절차를 사용하여 연결이 생성됩니다. 지정된 제한 내에서 적절하게 설계, 용접, 검사 및 작동할 경우 이러한 연결은 내구성과 누출 방지 성능을 제공할 수 있습니다.

결합 스레드를 통해 연결되는 스레드 피팅과 달리 맞대기 용접 피팅은 연결 지점의 스레드 조인트에 의존하지 않습니다. 기계적 무결성, 지속적인 내부 흐름 경로 및 조인트 누출 위험 감소가 중요한 프로세스 배관에 일반적으로 선택됩니다.

일반적인 응용 분야에는 화학 처리, 석유 및 가스 시설, 발전, 수처리, 의약품 생산, 조선 및 산업 제조가 포함됩니다. 필요한 피팅 구성은 파이프라인 형상, 작동 조건, 사용 가능한 설치 공간 및 엔지니어링 설계에 따라 다릅니다.

구매자의 입장에서 중요한 점은 피팅의 형태만으로는 적합 여부를 판단할 수 없다는 점입니다. 재질 등급, 치수, 벽 두께, 최종 준비, 제조 품질, 연결된 배관과의 호환성도 확인해야 합니다.

2. 산업용 배관에 맞대기 용접 피팅을 사용하는 이유는 무엇입니까?

정의된 작동 조건에서 안정적인 연결

적절하게 실행된 맞대기 용접은 파이프와 피팅 사이에 영구적인 연결을 생성합니다. 이로 인해 맞대기 용접 피팅은 액체, 가스, 증기 또는 공정 매체의 안정적인 봉쇄가 필요한 많은 시스템에 적합합니다. 실제 압력 및 온도 제한은 재료, 구성 요소 치수, 용접 품질 및 해당 배관 코드에 따라 다릅니다.

부드러운 내부 흐름 경로

내부 표면이 올바르게 정렬되고 용접 프로파일이 허용 가능한 경우 맞대기 용접 연결을 통해 갑작스러운 내부 장애물을 최소화할 수 있습니다. 이는 흐름 효율성, 세척성 또는 유체 축적 영역 감소가 중요한 시스템에 유용합니다. 잘못된 정렬, 과도한 용접 침투 또는 부적합한 피팅 형상으로 인해 여전히 흐름 제한이 발생할 수 있습니다.

일상적인 관절 유지 관리 감소

영구 용접 연결을 사용하면 일부 기계적 접합에 필요한 방식으로 연결을 주기적으로 조일 필요가 없습니다. 그러나 용접 시스템에는 여전히 작동 환경에 따른 적절한 검사, 부식 모니터링 및 정기 유지 관리가 필요합니다.

유연한 파이프라인 레이아웃

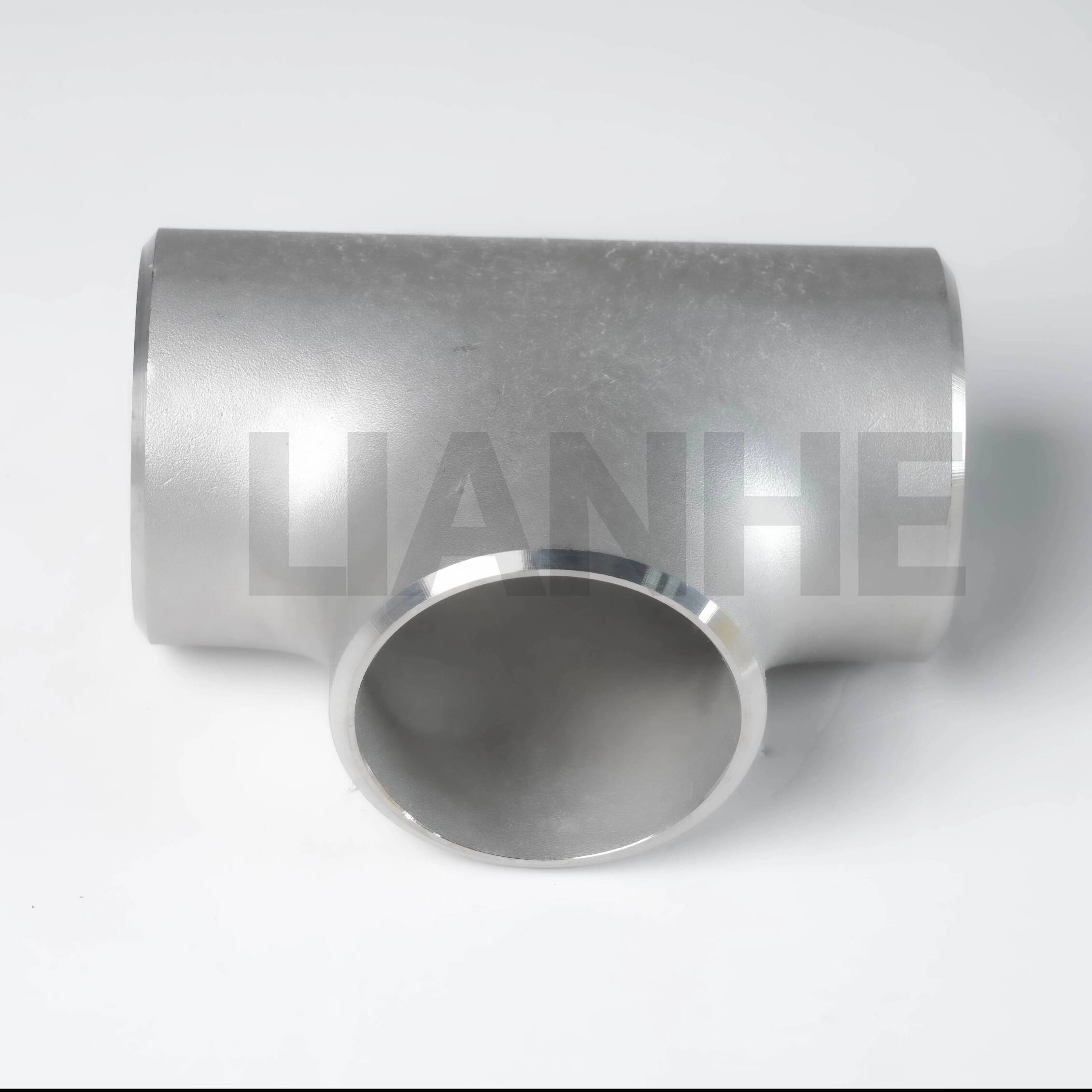

엘보우, 티, 리듀서 및 기타 피팅 구성을 통해 엔지니어는 장비 주위로 파이프라인을 라우팅하고 분기 라인을 생성하고 파이프 크기 간 전환을 수행할 수 있습니다. 표준화된 치수는 계약업체가 사전 제작 및 설치를 보다 정확하게 계획하는 데도 도움이 됩니다.

3. 맞대기 용접 피팅의 일반적인 유형과 응용

각 피팅은 특정 기능을 수행합니다. 잘못된 형상을 선택하면 설치 충돌이 발생하거나 의도한 흐름 경로가 변경되거나 건설 중에 비용이 많이 드는 수정이 필요할 수 있습니다.

긴 반경의 엘보는 더 부드러운 방향 변경이 선호될 때 자주 사용되는 반면, 짧은 반경의 엘보는 설계상 허용되는 컴팩트한 레이아웃에 적합할 수 있습니다. 동심 및 편심 리듀서는 서로 다른 레이아웃 요구 사항을 충족하므로 서로 바꿔서 사용할 수 없습니다.

예를 들어, 수평 라인의 편심 리듀서는 올바른 방향으로 설치될 때 원치 않는 고점이나 저점을 방지하는 데 도움이 될 수 있습니다. 적절한 배열은 유체, 흐름 방향, 펌프 구성, 배수 요구 사항 및 프로젝트 도면에 따라 다릅니다.

4. 맞대기 용접 피팅에 적합한 재료를 선택하는 방법

재료 선택은 내식성, 강도, 온도 적합성, 제조 요구 사항 및 수명주기 비용에 직접적인 영향을 미칩니다. 조기 교체가 필요하거나 호환성 문제가 발생하는 경우 가장 저렴한 피팅이 반드시 가장 경제적인 선택은 아닙니다.

실제 서비스 환경 평가

재료를 확인하기 전에 엔지니어는 유체 구성, 작동 및 설계 온도, 압력, 부식 메커니즘, 가능한 오염 물질 및 세척 화학 물질을 고려해야 합니다. 예를 들어 스테인레스 스틸은 모든 부식성 매체에 대해 보편적으로 저항력이 있는 것은 아닙니다. 염화물 농도, 온도 및 기타 조건은 성능에 큰 영향을 미칠 수 있습니다.

자재 추적성 확인

중요한 산업 프로젝트의 경우 구매자는 재료 테스트 인증서, 열 또는 배치 식별, 화학 성분 기록, 기계적 테스트 결과 및 검사 문서를 요구할 수 있습니다. 요구 사항은 자재 사양, 프로젝트 사양 및 관리 코드에 따라 다릅니다.

구매자는 "스테인리스강"이나 "고강도 합금"과 같은 설명에 의존하기보다는 정확한 등급과 적용 재질 규격을 확인해야 합니다. 이러한 광범위한 용어는 적합성을 입증하기에 충분한 정보를 제공하지 않습니다.

5. 치수, 벽 두께 및 표준

치수 호환성은 파이프 피팅 중에 피할 수 있는 문제의 가장 일반적인 원인 중 하나입니다. 올바른 재료로 만든 피팅이라도 공칭 크기, 외경, 벽 두께 또는 끝 치수가 설계와 일치하지 않으면 부적합할 수 있습니다.

ASME B16.9 이해

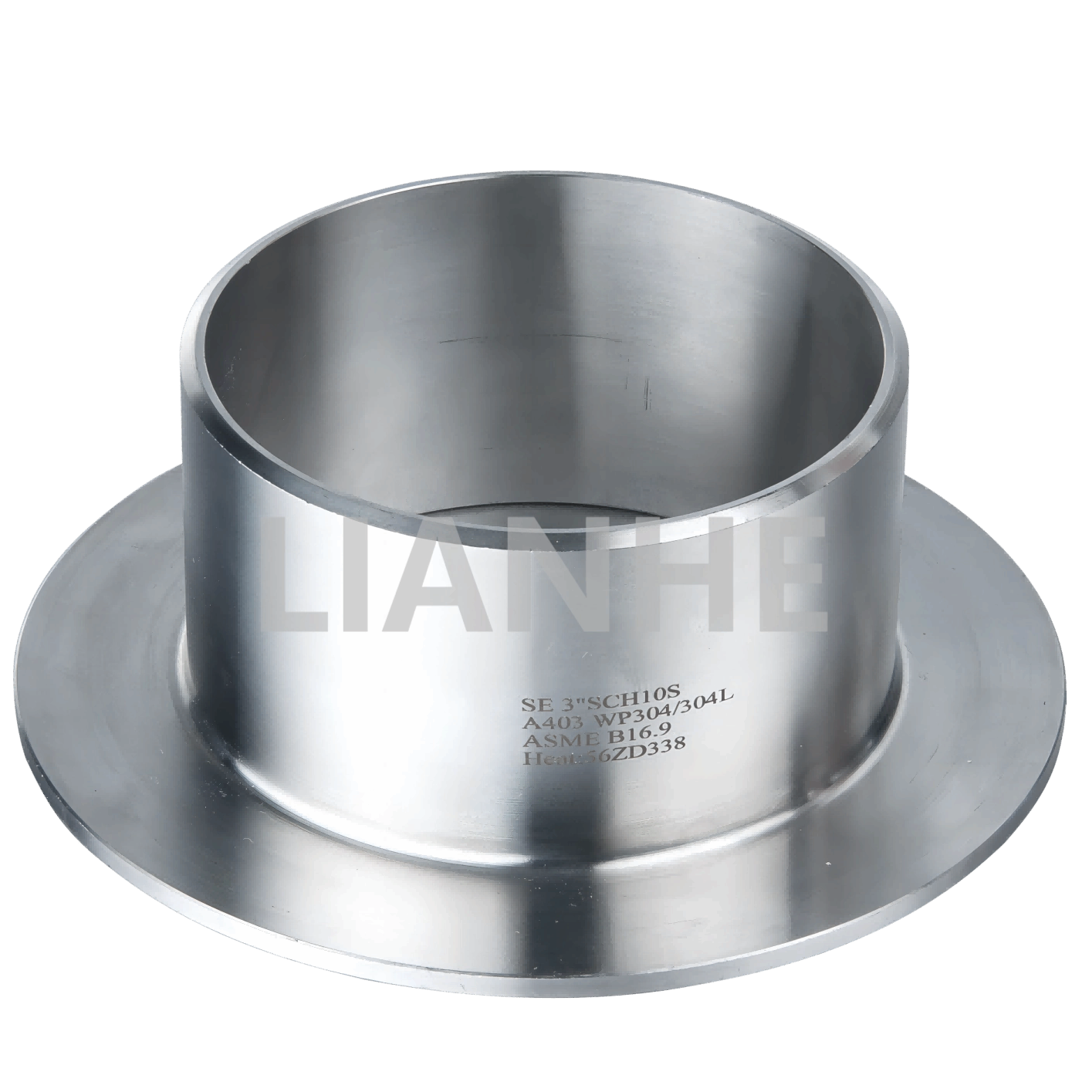

ASME B16.9는 NPS 1/2~NPS 48 또는 DN 15~DN 1200 크기의 공장에서 제작된 단조 맞대기 용접 피팅에 대한 전체 치수, 공차, 등급, 테스트 및 표시를 다룹니다. 이는 표준화된 산업용 배관 구성 요소에 일반적으로 사용되는 참조 자료입니다.

표준을 완전한 재료 사양이나 배관 시스템 설계의 대체물로 착각해서는 안 됩니다. 재료 요구 사항, 용접 절차, 서비스 적합성 및 기타 프로젝트 의무는 해당 재료 표준, 배관 코드 및 프로젝트 문서를 통해 해결되어야 합니다.

벽 두께 일치

파이프 일정은 일반적으로 표준화된 파이프 시스템에서 벽 두께를 식별하는 데 사용됩니다. 그러나 동일한 공칭 파이프 크기라도 일정에 따라 벽 두께가 다를 수 있습니다. 따라서 구매자는 실제 필요한 치수를 확인하고 피팅이 상대 파이프에 적합한지 확인해야 합니다.

용접 종료 확인

맞대기 용접 피팅에는 일반적으로 지정된 용접 절차에 맞게 준비된 끝부분이 필요합니다. 끝단 준비, 경사 형상, 루트 개구부 및 정렬은 해당 표준, 승인된 용접 절차 및 엔지니어링 요구 사항을 따라야 합니다.

6. 프로젝트에 적합한 맞대기 용접 피팅을 선택하는 방법

구조화된 선택 프로세스는 잘못된 주문, 설치 지연, 계획되지 않은 자재 대체를 방지하는 데 도움이 됩니다. 엔지니어링 요구 사항부터 시작한 다음 지정된 제품을 제조하고 문서화하는 공급업체의 능력을 확인하십시오.

1단계: 작동 조건 정의

설계 압력, 작동 온도, 유체 또는 가스 구성, 부식 고려 사항 및 관련 프로젝트 코드를 기록하십시오. 이러한 조건은 재료 및 구성 요소 선택의 경계를 설정합니다.

2단계: 피팅 형상 식별

엘보우, 티, 리듀서, 캡 또는 기타 구성이 필요한지 여부를 명시하십시오. 승인된 도면에 표시된 각도, 반경, 분기 배열 및 방향 요구 사항을 포함합니다.

3단계: 전체 사양 확인

공칭 크기, 일정 또는 벽 두께, 재료 등급, 적용 가능한 제조 표준 및 최종 준비를 제공합니다. 비표준 치수가 필요한 경우 명확하게 식별된 공차 및 허용 기준이 포함된 도면을 제출하십시오.

4단계: 검사 요구사항 설정

프로젝트에 필요한 기록, 검사 및 테스트를 식별합니다. 여기에는 치수 검사, 재료 인증서, 육안 검사, 비파괴 검사 또는 기타 특정 검증 활동이 포함될 수 있습니다. 모든 테스트가 모든 피팅에 적용되는 것은 아니며 테스트는 생산 전에 합의되어야 합니다.

5단계: 전체 상업 제안 검토

동일한 기술 사양을 사용하여 견적을 비교하십시오. 수량, 측정 단위, 생산 리드 타임, 포장, 배송 준비, 문서 요구 사항 및 부적합 제품 처리 절차를 확인합니다.

• 제품 이름에만 의존하기보다는 승인된 도면을 사용하십시오.
• 요청된 사양과 제안된 대안 간의 차이점을 명확히 하십시오.
• 정확한 재질등급 및 치수규격 확인을 요청하세요.
• 주문하기 전에 검사 및 문서 요구 사항에 동의하십시오.
• 재작업, 배송, 교체 위험을 포함한 총 프로젝트 비용을 평가합니다.

7. 품질 관리 및 용접 고려 사항

신뢰할 수 있는 맞대기 용접 피팅에는 올바른 라벨링 이상의 것이 필요합니다. 제조 일관성, 재료 검증, 치수 정확도, 표면 상태 및 적절한 검사는 모두 제품 품질에 기여합니다.

치수검사

중요한 측정에는 외부 직경, 벽 두께, 중심에서 끝까지의 치수, 전체 길이, 분기 형상 및 끝 준비가 포함될 수 있습니다. 검사기준은 해당 제품규격 및 구매사양에 ​​따른다.

재료 검증

재료 식별 및 문서는 제공된 피팅이 지정된 등급과 일치하는지 확인하는 데 도움이 됩니다. 프로젝트에서 요구하는 경우, 합금 식별 또는 추적성을 확립하기 위해 추가 검증 방법을 사용할 수 있습니다. 검사 계획은 방법, 적용 범위 및 승인 기준을 정의해야 합니다.

표면 및 제조 검사

피팅에는 허용할 수 없는 표면 결함, 변형, 손상 및 규정 준수나 설치에 영향을 미칠 수 있는 기타 조건이 있는지 검사해야 합니다. 피팅 종류, 치수, 재질, 적용사양에 따라 제작방법이 달라질 수 있습니다.

용접 및 설치 제어

용접하기 전에 직원은 재료 호환성, 맞춤, 청결도, 정렬 및 승인된 용접 절차를 확인해야 합니다. 입열량, 층간 온도, 예열, 용접 후 열처리 등은 재료, 두께, 서비스 조건, 규정에 따라 제어가 필요할 수 있습니다.

용도에 따라 육안검사, 방사선투과검사, 초음파검사, 자분탐상검사, 액체침투탐상검사 등의 검사방법을 지정할 수 있습니다. 검사 방법과 범위는 모든 부속품에 대해 동일하다고 가정하기보다는 해당 코드 및 프로젝트 요구 사항에 따라 결정되어야 합니다.

8. 일반적인 구매 및 설치 문제

공칭 크기로만 주문

공칭 크기가 동일한 두 부속품의 재질, 일정, 형상 또는 표준이 다를 수 있습니다. 구매 설명이 불완전하면 의도한 대로 설치할 수 없는 구성 요소를 받을 위험이 높아집니다. 항상 완전한 기술 사양을 제공하십시오.

가격만을 기준으로 재료 선택

더 저렴한 등급은 필요한 내식성, 온도 성능 또는 기계적 특성을 제공하지 못할 수 있습니다. 가격을 고려하기 전에 전체 재료 사양을 비교하고 설계 조건에 대한 적합성을 검증하십시오.

공차 및 맞춤 무시

치수 불일치는 정렬을 복잡하게 만들고, 제작 시간을 늘리며, 용접 품질에 영향을 줄 수 있습니다. 특히 조립식 파이프 스풀이나 설치 공간이 제한된 시스템의 경우 제작 전에 결합 치수와 공차를 확인하십시오.

끝까지 문서 남기기

인증서가 누락되거나 추적성이 불분명하면 검사 및 프로젝트 승인이 지연될 수 있습니다. 견적 단계에서 문서화 요구 사항을 설정하고 기록이 공급된 제품 및 관련 자재 배치를 식별하는지 확인합니다.

배송 중 제품 보호 실패

습기, 오염, 충격 및 열악한 보관 조건으로 인해 피팅이 손상되거나 설치 전 상태에 영향을 미칠 수 있습니다. 재료 및 운송 환경에 따라 적절한 포장, 식별, 취급 및 보관 관행을 지정합니다.

9. 맞대기 용접 피팅에 대한 실제 조달 체크리스트

견적 요청을 보내기 전에 아래 정보를 준비하세요. 완전한 문의를 통해 공급업체는 요구 사항을 보다 정확하게 평가할 수 있으며 구매자는 동등한 기준으로 제안을 비교할 수 있습니다.

• 제품 유형:엘보우, 티, 리듀서, 캡 또는 기타 지정된 피팅.
• 치수:공칭 파이프 크기, DN 또는 NPS 지정 및 필요한 형상.
• 벽 두께:파이프 일정 또는 지정된 최소 벽 두께.
• 재료:정확한 재료 사양 및 등급.
• 제조 표준:적용 가능한 ASME, ASTM, EN 또는 기타 프로젝트별 요구 사항.
• 작동 조건:압력, 온도, 유체 서비스 및 부식 고려사항을 설계합니다.
• 최종 준비:필요한 용접 끝단 구성 및 적용 가능한 표준.
• 수량:각 사이즈 및 피팅 유형별 개수입니다.
• 품질 문서:인증서, 검사 기록, 테스트 보고서 및 추적성 요구 사항.
• 배달:필수 배송 날짜, 목적지, 포장 및 배송 조건.
• 특별 요구사항:도면, 추가 공차, 표시 또는 프로젝트별 승인 기준.

처음에 이 정보를 제공하면 설명 주기가 줄어들고 공급업체 견적 간의 차이점을 더 쉽게 식별할 수 있습니다. 기술적인 세부 사항이 확실하지 않은 경우 주문이 완료되기 전에 담당 배관 엔지니어에게 확인을 요청하십시오.
