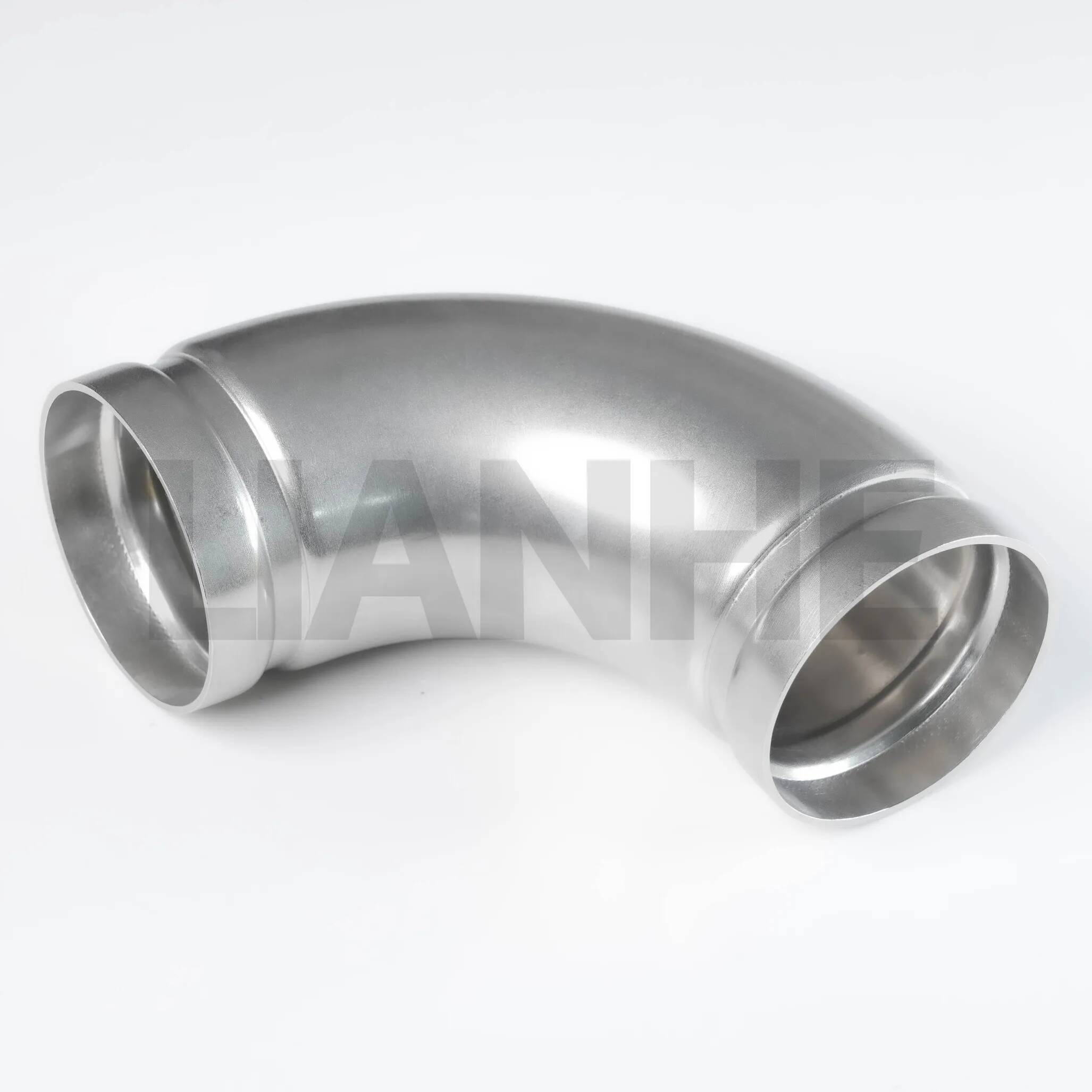

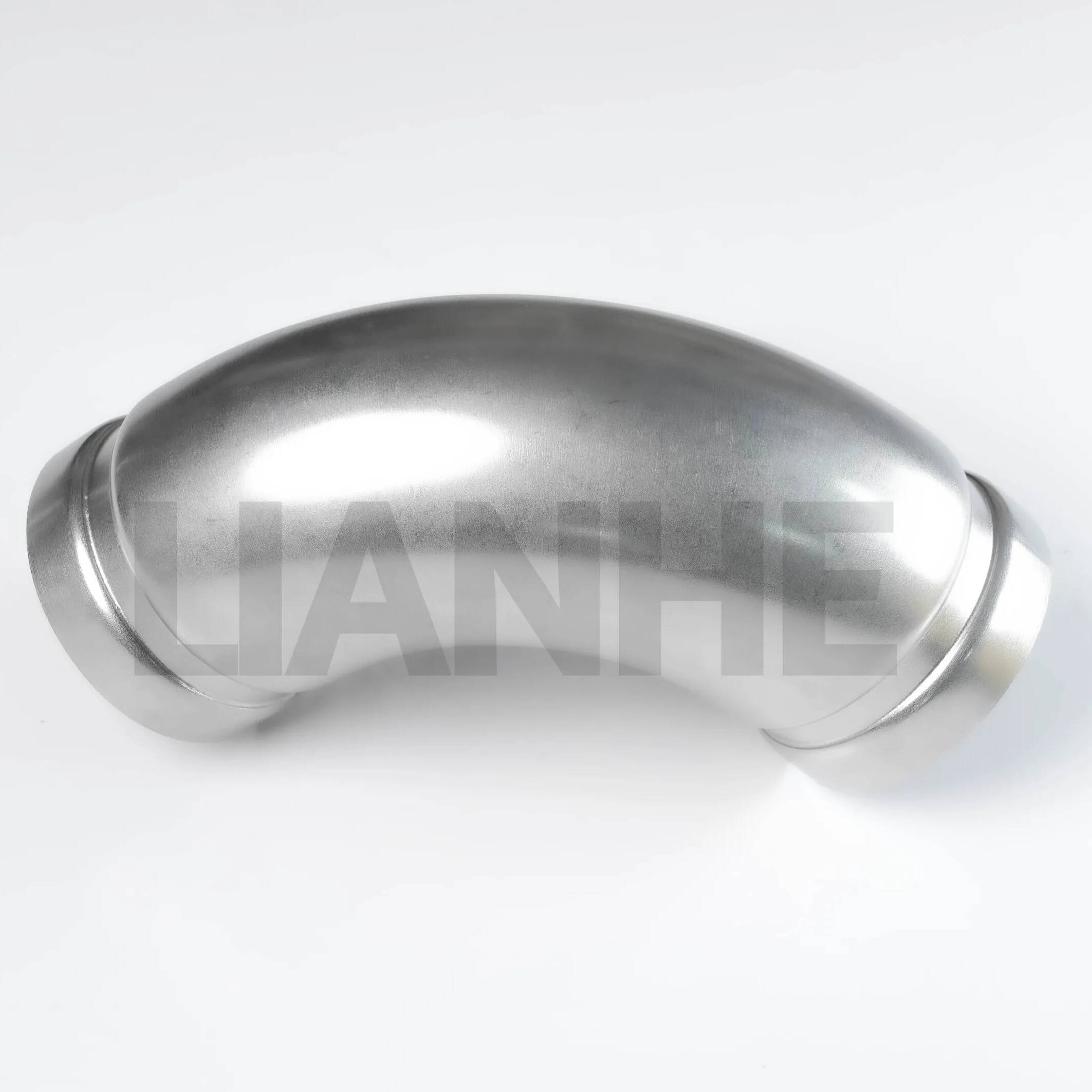

산업용 배관용 고강도 스테인레스 스틸 90DEG 엘보

개요

고강도 스테인레스 스틸 그루브 90DEG 엘보는 구조적 무결성과 흐름 효율성을 유지하면서 그루브 배관 시스템의 방향을 변경하도록 설계된 프리미엄 파이프 피팅입니다. 이음매 없는 304 또는 316 스테인리스 스틸로 제작된 이 엘보우에는 AWWA C606 규격 그루브와 부드러운 층류를 위한 1.5D 반경이 있어 진동 저항과 부식 내구성이 필요한 중부하 작업에 이상적입니다.

특징

견고하고 원활한 구조:

압출 또는 단조 스테인레스 스틸(일반 용도의 경우 304, 열악한 환경의 경우 316)로 제조되며 벽 두께는 일정 40/80을 준수하고 항복 강도는 ≥250MPa입니다.

일관된 커플링 결합을 위해 AWWA C606 표준에 따라 정밀 가공된 홈 치수(폭: 12.7mm, 깊이: 2.4mm).

흐름 최적화 설계:

1.5D 중심선 반경은 반경이 짧은 엘보우에 비해 압력 손실을 30% 줄이며, 내부 보어(Ra ≤1.6μm)는 광택 처리되어 난류 및 스케일 축적을 최소화합니다.

90° 각도는 응력을 고르게 분산시키면서 최적의 방향 변경을 제공하며 고유량 시스템에 적합합니다(12인치 엘보의 경우 최대 1,000GPM).

설치 유연성:

기계식 커플링(용접/나사산 없음)을 사용하여 그루브 파이프에 연결하여 기본 도구를 사용하여 몇 분 만에 빠르게 설치할 수 있으며 인건비를 40% 절감합니다.

2" ~ 48" NPS 크기로 제공되며 특수 프로젝트를 위한 맞춤형 직경과 벽 두께가 있습니다.

환경 저항:

316 스테인리스강 변형은 염화물 유발 피팅(해양 및 해수 응용 분야에서 중요)을 방지하며 보호용 부동태화 표면으로 서비스 수명을 20% 연장합니다.

온도 범위: -250°C ~ 800°C(적절한 개스킷 사용 시), 극저온 액체 및 고온 증기 라인에 적합합니다.

애플리케이션

수요가 많은 배관 시스템에 적합:

화재 예방: 스프링클러 시스템의 NFPA 20 규격 엘보우로 상업용 건물과 산업 시설에서 안정적인 흐름을 보장합니다.

석유 및 가스 처리: 사워 가스 환경을 위해 NACE MR0175를 충족하는 316개의 엘보를 사용하여 정유소 파이프라인 및 해양 플랫폼의 흐름을 전환합니다.

발전: 화력발전소의 증기 및 응축수 라인은 급격한 온도 변화와 고압 사이클(최대 200bar)을 견딥니다.

수처리: 비부식성 물 응용 분야에 대해 NSF 61을 준수하는 304 엘보가 있는 폐수 배출 시스템 및 화학 물질 투여 라인.

FAQ

Q: 이 엘보우를 지하 설치에 사용할 수 있나요??

에이:예. 하지만 부식성 토양에서 추가적인 보호를 위해 폴리에틸렌 케이스나 부식 방지 랩을 사용하십시오.

Q: 스케줄 80 엘보의 최대 작동 압력은 얼마입니까??

에이:20°C에서 304 스테인리스강의 경우 최대 300PSI, 316 스테인리스강의 경우 최대 350PSI.

Q: 홈이 팔꿈치의 압력 등급에 영향을 줍니까??

에이:아니요. 그루브형 설계는 적절하게 연결되었을 때 파이프 시스템의 전체 압력 용량을 유지하도록 설계되었습니다.

Q: 미적 목적으로 팔꿈치를 칠할 수 있나요??

에이:예, 스테인리스 스틸과 호환되는 에폭시 기반 페인트를 사용하십시오. 적절한 커플링 결합을 위해 홈 부분이 도색되지 않은 상태로 유지되도록 하십시오.
