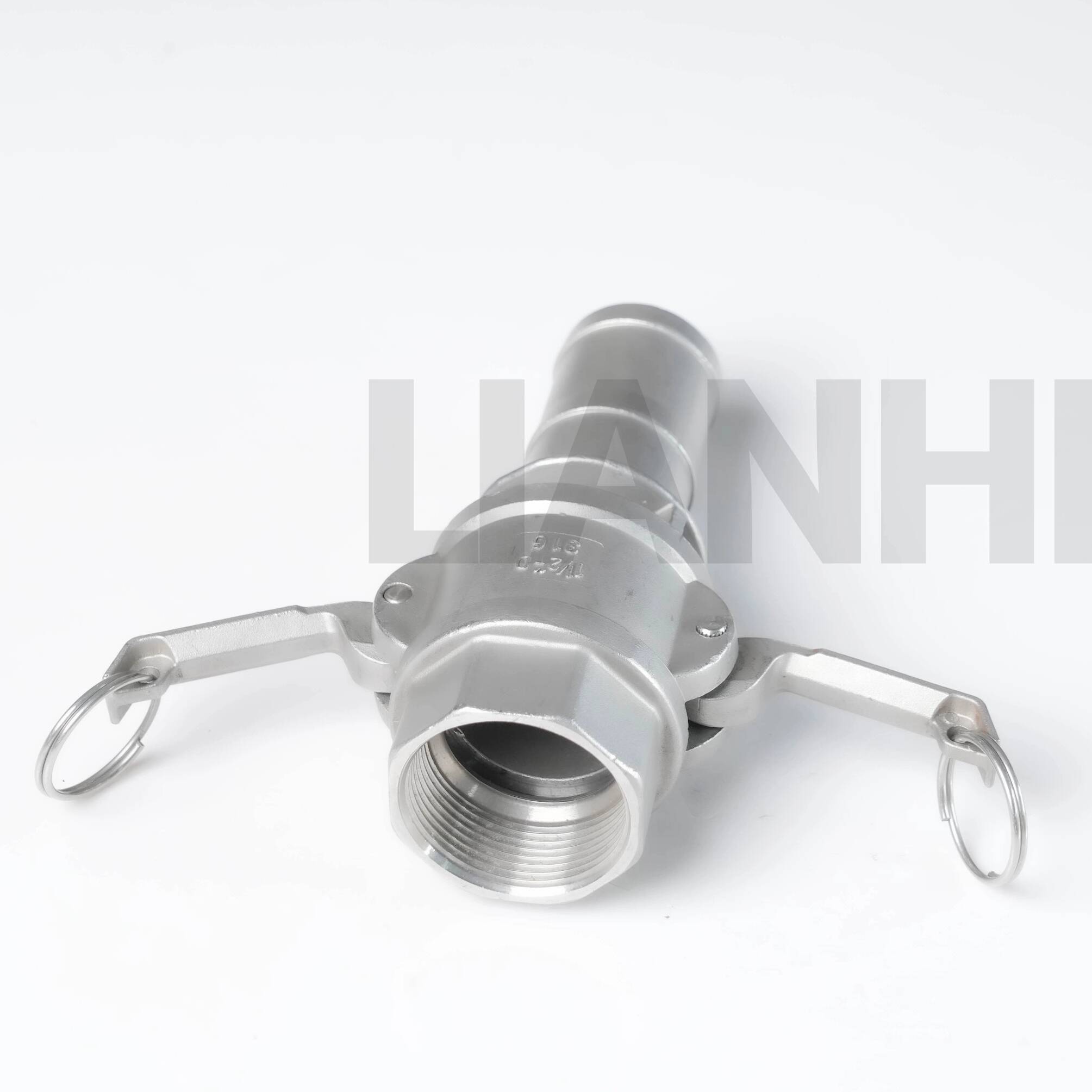

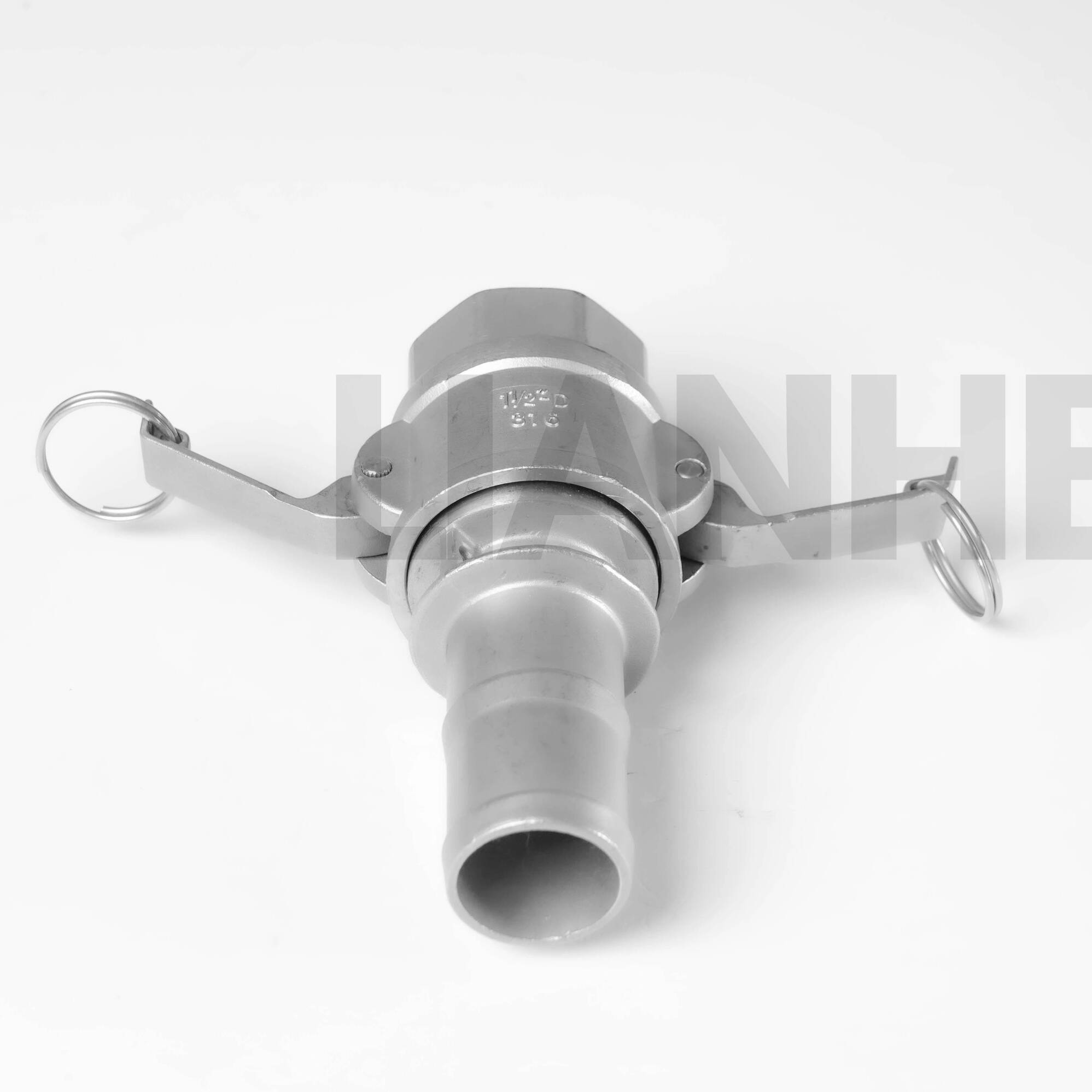

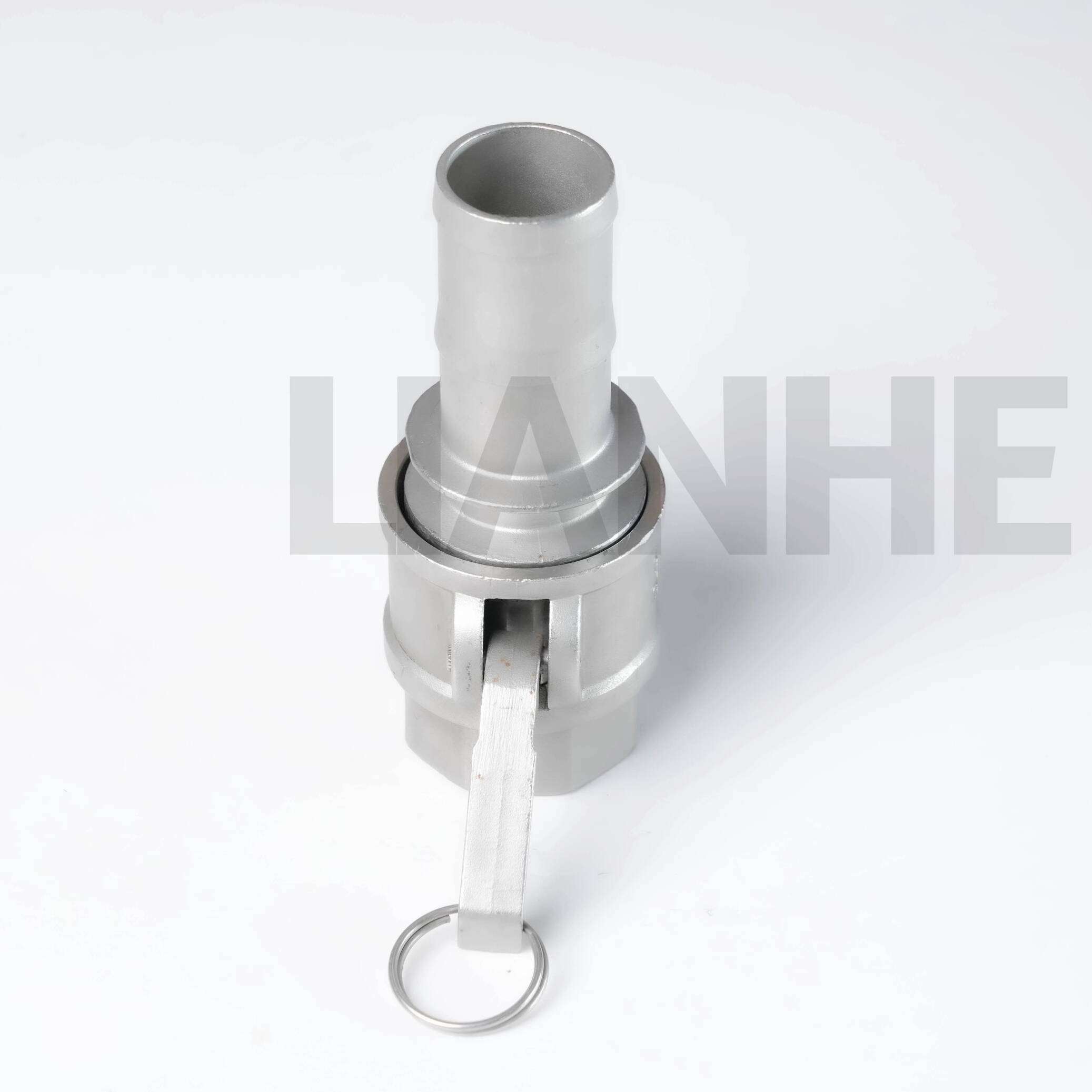

위생적인 스테인레스 스틸 C형 퀵 커플러

제품 설명

위생적인 스테인레스 스틸 C형 퀵 커플러는 호환 가능한 식품, 음료, 제약, 화장품 및 생명 공학 배관 시스템에서 빠른 조립 및 분해를 위해 설계되었습니다.

스테인리스 스틸 구조와 매끄러운 내부 표면은 위생적인 ​​유체 취급과 편리한 세척을 지원합니다. 공정 매체, 온도, 압력 및 세척 요구 사항에 따라 호환 가능한 개스킷을 선택할 수 있습니다.

기술 사양

크기 범위:1/2"~12"(DN15~DN300)

재료:SS316L 스테인레스 스틸

연결 유형:C형 퀵 커넥션

참조 표준:ISO 2852, 치수 확인 필요

작동 압력:크기, 개스킷, 온도 및 연결 구조에 따라 최대 10bar

사용 가능한 개스킷 재료:EPDM, 실리콘, PTFE

내부 표면 거칠기:Ra ≤0.8μm

선택적 표면 마감:전해연마; 검사 및 확인에 따라 더 낮은 Ra 값 사용 가능

나타내는 온도 범위:선택한 개스킷 및 작동 조건에 따라 -40°C ~ +200°C

사용 가능한 문서:

• EN 10204 3.1 재료 테스트 인증서

• 자재 추적 보고서

• 표면 거칠기 검사 보고서

• 개스킷 규정 준수 문서(해당하는 경우)

• 제3자 검사 보고서

제품 장점

1. 빠른 조립 및 분해

2. SS316L 부식 방지 구조

3. 편리한 청소를 위한 부드러운 내부 표면

4. EPDM, 실리콘 및 PTFE 개스킷 옵션

5. 호환 가능한 CIP 및 SIP 프로세스에 적합

6. 유지보수 및 청소 시간 단축

7. 다양한 크기 및 표면 마감 사용 가능

8. 재료 추적성 지원

응용

다음과 같은 호환 애플리케이션에 적합합니다.

• 유제품 및 음료 가공

• 양조장 및 주스 생산 라인

• 식품 가공 장비

• 의약품 생산 시스템

• 생명공학 장비

• 화장품 및 개인용품 생산

• 여과, 혼합 및 충전 시스템

• 일반 위생 유체 이송 파이프라인

주문 전 연결 치수, 개스킷 재질, 사용 압력, 온도, 진공 조건, 표면 거칠기, 세척 공정을 확인해야 합니다.

설치 및 유지 관리

1. 조립하기 전에 밀봉 표면과 개스킷을 검사하십시오.

2. 모든 구성요소가 호환 가능한 크기를 사용하는지 확인하세요.

3. 뒤틀림이나 돌출 없이 개스킷을 올바르게 위치시키십시오.

4. 지정된 조립 방법에 따라 연결을 고정하십시오.

5. 작동하기 전에 압력 또는 누출 테스트를 수행하십시오.

6. 실제 상태, 공정 매체, 온도 및 청소 주기에 따라 개스킷을 검사하고 교체하십시오.

원산지:중국 저장성 원저우
