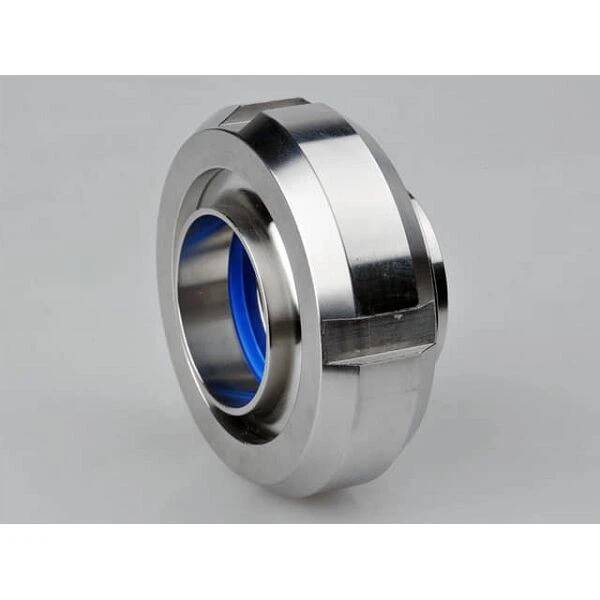

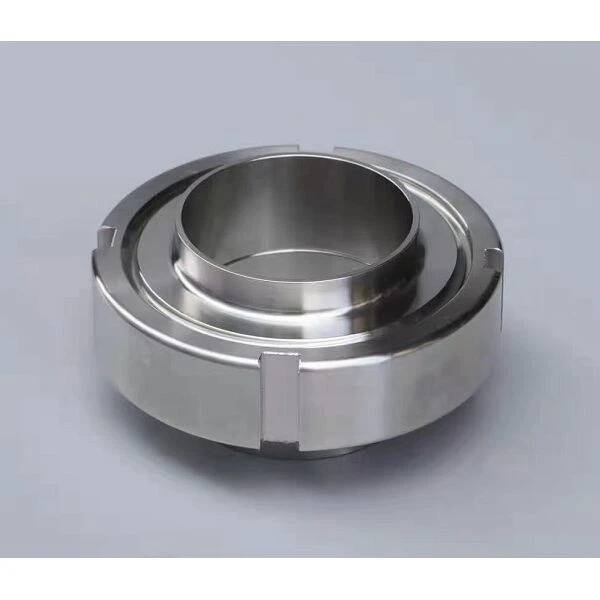

스테인레스 스틸 위생 유니온

제품 설명

LIANHE 스테인레스 스틸 위생 유니온은 위생 배관 시스템에서 안전하고 위생적이며 분리 가능한 연결을 제공하도록 설계되었습니다. 다중 구성 요소 구조를 통해 주변 배관 시스템을 크게 수정하지 않고도 파이프라인 섹션과 장비를 연결, 분리, 검사, 청소 또는 교체할 수 있습니다.

위생 유니온은 너트, 수형 부품, 라이너 및 개스킷으로 구성됩니다. 올바르게 조립되면 이러한 구성 요소는 안정적인 기계적 연결을 생성하고 개스킷을 압축하여 신뢰할 수 있는 밀봉 성능을 제공합니다.

정밀성형 및 가공을 통해 제작되며 SS304, SS316, SS304L, SS316L로 생산됩니다. 다양한 위생 처리 요구 사항을 충족하기 위해 다양한 연결 옵션, 치수 표준, 표면 마감 및 밀봉 구성을 사용할 수 있습니다.

매끄러운 내부 표면과 부식 방지 스테인리스 스틸 구조로 인해 이 유니온은 식수, 유제품, 맥주, 음료 및 기타 호환 가능한 식품 등급 매체에 적합합니다.

기술 사양

제품 이름:스테인레스 스틸 위생 유니온

크기 범위:1/4"~4"(DN10~DN100)

사용 가능한 재료:SS304, SS316, SS304L, SS316L

적용 가능한 표준:3-A, SMS, IDF, DIN 11850/11851, ISO 및 RTJ 구성

제조 공정:성형 및 정밀 가공

제품 구성 요소:

• 유니온 너트

• 남성 부품

• 정기선

• 틈 메우는 물건

연결 옵션:용접 끝단, 클램프 끝단 및 나사형 끝단

표면 청소:탈지 및 청소

내부 표면 거칠기:Ra 0.4~0.8μm

외부 표면 거칠기:Ra 0.8~1.6μm

제품 마킹:로고–크기–재질–표준. 고객 로고, 개인 브랜드, 배치 정보 및 기타 맞춤형 마킹은 특정 요구 사항에 따라 적용될 수 있습니다.

표준 포장:버블랩 또는 플라스틱 포장, 수출용 상자, 우븐백 보호 및 목재 케이스

인증서:해당 제품에 대한 GB/T 19001-2016, ISO 9001:2015 및 CE 문서

상표:리안허

HS 코드: 7307290000

원산지:중국 저장성 원저우

최종 치수, 연결 유형, 스레드 사양, 개스킷 재질, 표면 거칠기 및 치수 표준은 의도된 적용 및 결합 파이프라인 구성 요소에 따라 확인되어야 합니다.

적용 가능한 미디어

스테인리스 스틸 위생 유니온은 다음을 포함하여 호환 가능한 위생 및 식품 등급 매체와 함께 사용할 수 있습니다.

• 식수

• 우유 및 유제품

• 맥주

• 음료수

• 액체식품

• 기타 호환 가능한 위생 공정 매체

주문하기 전에 고객은 스테인리스강 등급 및 개스킷 재질과 운송 매체의 호환성, 시스템 압력, 작동 온도, 세척 화학물질 및 위생 절차를 확인해야 합니다.

제약, 생명공학, 식품, 유제품, 양조 또는 기타 고순도 응용 분야의 경우 추가 재료 추적성, 표면 문서화, 테스트 또는 인증이 필요할 수 있습니다.

제품 응용

스테인레스 스틸 위생 유니온은 위생관, 밸브, 탱크, 펌프, 기기 및 처리 장비 사이의 제거 가능한 연결이 필요한 응용 분야에 적합합니다.

일반적인 응용 분야는 다음과 같습니다.

• 유제품 가공 시스템

• 맥주 및 양조 장비

• 음료 생산 라인

• 식수 시스템

• 식품 가공 장비

• 의약품 처리 시스템

• 생명공학 시설

• 화장품 생산 장비

• Clean-in-Place 시스템

• 위생 탱크 및 용기

• 펌프 및 밸브 연결

• 일반 위생 유체 이송 시스템

분리형 구조로 점검, 유지보수, 청소, 장비 교체가 더욱 편리해졌습니다. 정기적인 분해가 필요한 장소에서 특히 유용합니다.

제품 장점

1. 우수한 내식성 및 내산화성

2. 긴 작동 수명

3. 흐름 저항이 낮고 내부 표면이 매끄러움

4. 내구성이 뛰어나고 재활용이 가능한 스테인리스 스틸 구조

5. 편리한 설치, 분해 및 유지 관리

6. 전체 설치 및 유지 관리 비용 절감

7. 호환 가능한 위생 애플리케이션을 위한 위생적 구조

8. 다양한 연결 방법 사용 가능

9. 교체 가능한 밀봉 개스킷

10. 정밀 가공된 결합 표면

11. 다양한 스테인레스 스틸 등급 사용 가능

12. 맞춤형 마킹 및 포장 지원

유니언 구조를 사용하면 인접한 파이프를 절단하지 않고도 파이프라인 연결을 열 수 있습니다. 이는 일상적인 청소, 검사, 장비 유지 관리 및 구성 요소 교체를 단순화하는 데 도움이 됩니다.

안정적인 밀봉을 위해서는 올바른 정렬, 개스킷 선택, 조립 및 조임이 필수적입니다. 과도하거나 고르지 않게 조이면 개스킷이 손상되거나 연결 정렬에 영향을 미칠 수 있습니다.

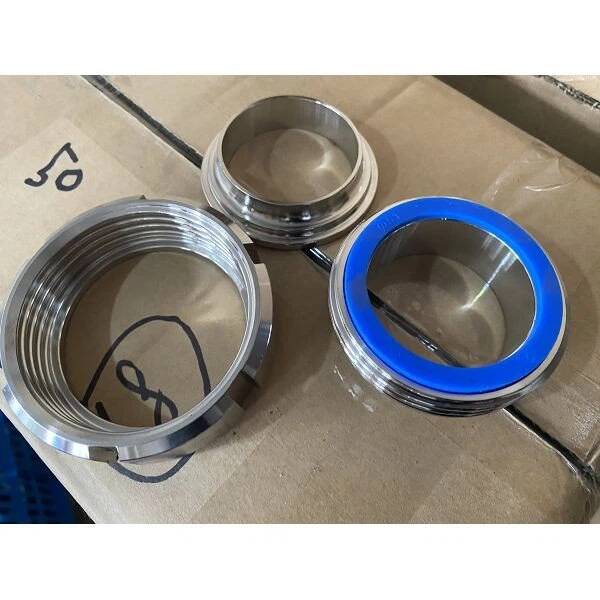

제품 구성요소

유니온 너트

유니언 너트는 조립된 구성 요소를 함께 고정하는 데 필요한 기계적 힘을 제공합니다. 나사산과 접촉면은 깨끗하게 유지되어야 하며 설치 중에 손상이 없어야 합니다.

남성 부품

수형 부품은 유니온 연결의 한쪽 면을 형성하며 선택된 치수 규격 및 연결 방법에 맞게 제작됩니다.

정기선

라이너는 연결부의 반대편을 형성하며 유니온이 조립될 때 개스킷의 위치를 ​​잡고 압축하는 데 도움이 됩니다.

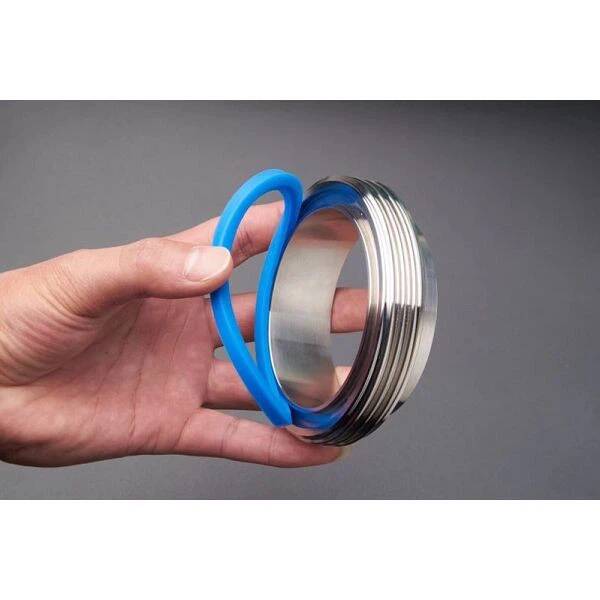

틈 메우는 물건

개스킷은 수형 부품과 라이너 사이에 밀봉 인터페이스를 생성합니다. 그 재료는 운송 매체, 작동 온도, 압력, 위생 요구 사항 및 청소 절차에 따라 선택되어야 합니다.

연결 옵션

용접 연결

용접 끝단 구성은 호환 가능한 스테인리스 스틸 파이프에 영구적으로 연결되도록 설계되었습니다. 용접 절차, 충전재, 열 제어, 표면 준비 및 용접 후 처리는 스테인리스강 등급 및 해당 위생 요구 사항에 따라 선택해야 합니다.

클램프 엔드 연결

클램프 엔드 구성은 편리한 조립 및 분해를 지원합니다. 해당 치수 표준에 따라 호환 가능한 클램프, 페룰 및 개스킷을 선택해야 합니다.

스레드 엔드 연결

스레드 엔드 구성을 사용하면 유니온이 호환 가능한 스레드 파이프라인 구성 요소와 연결할 수 있습니다. 나사 종류, 직경, 피치, 씰링 구조, 적용 규격 등을 확인하신 후 주문하시기 바랍니다.

표면 처리

제품은 가공 후 탈지 및 세척됩니다. 내부 표면은 Ra 0.4–0.8 μm의 거칠기로 제공될 수 있으며, 외부 표면은 Ra 0.8–1.6 μm의 거칠기로 제공될 수 있습니다.

제어된 내부 표면 마감은 청결도를 향상시키고 공정 잔여물의 축적을 줄이는 데 도움이 됩니다. 필요한 Ra 값과 측정 위치를 주문서에 지정해야 합니다.

고순도 또는 특수 위생 응용 분야의 경우 고객은 프로젝트 요구 사항에 따라 추가 연마, 표면 거칠기 검사, 청소 또는 패시베이션을 요청할 수 있습니다.

제품 마킹

표준 제품 표시에는 다음이 포함될 수 있습니다.

• LIANHE 로고

• 제품 크기

• 스테인레스 스틸 소재 등급

• 적용치수규격

• 필요한 경우 배치 또는 추적성 정보

고객 로고, 개인 브랜드, 프로젝트 번호, 히트 번호 및 기타 맞춤형 표시는 확인된 주문 요구 사항에 따라 적용될 수 있습니다.

포장

각 위생 결합체는 버블랩이나 플라스틱 포장으로 보호되어 먼지, 습기, 긁힘 및 표면 오염에 대한 노출을 줄입니다.

그런 다음 제품은 수출 상자에 포장되고 필요한 경우 우븐 백 보호 장치로 포장된 후 국제 운송을 위해 목재 케이스에 통합됩니다.

확인된 요구 사항에 따라 맞춤형 상자, 고객 로고, 라벨, 바코드, 팔레트 포장 및 기타 수출 포장 배열을 제공할 수 있습니다.

견적 및 배송

인용 시간:일반적으로 전체 크기, 재질, 표준, 연결 유형, 개스킷, 수량 및 배송 정보를 받은 후 근무 시간 3시간 이내에 완료됩니다.

견적 유효성:일반적으로 스테인리스 스틸 원자재 가격, 환율 및 현재 시장 상황에 따라 3~7일이 소요됩니다.

배달 시간:재고가 있는 일반 크기 제품은 일반적으로 3~7일 이내에 배송될 수 있습니다. 새로운 생산이 필요한 주문에는 일반적으로 약 25일이 소요됩니다.

실제 납품 일정은 선택한 크기, 재질, 치수 표준, 연결 방법, 개스킷, 주문 수량, 검사 요구 사항 및 현재 공장 생산 계획에 따라 다릅니다.

우리의 서비스

1. 국제 시장에 대한 광범위한 지식과 다양한 위생 배관 요구 사항을 지원할 수 있는 능력.

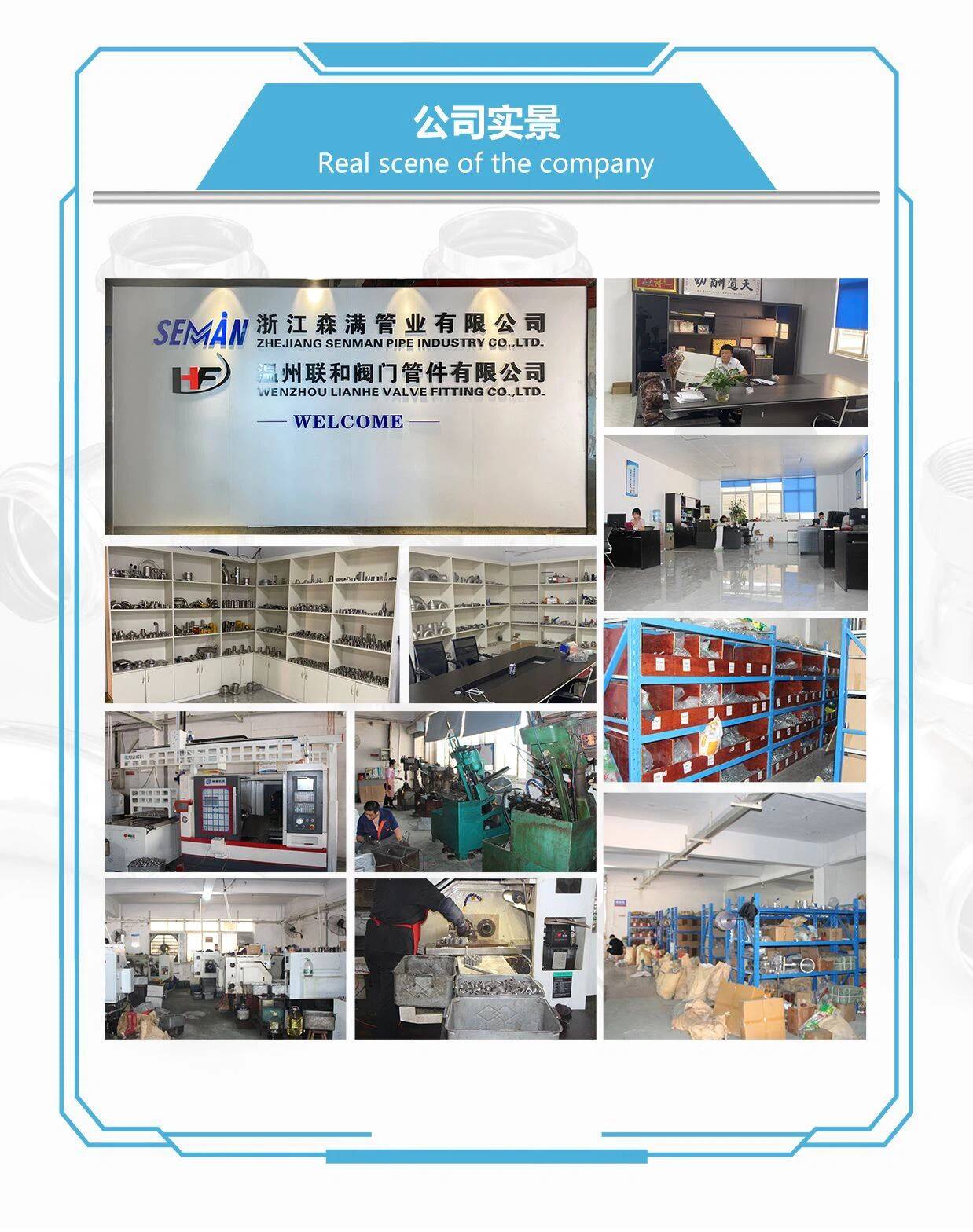

2. 중국 저장성 원저우에 있는 자체 공장에서 직접 생산하고 있습니다.

3. 숙련된 기술 및 생산 팀은 일관된 제품 품질을 유지하는 데 중점을 둡니다.

4. 경쟁력 있는 공장 가격을 제공하도록 설계된 효과적인 제조 및 비용 관리 시스템입니다.

5. 위생용품의 생산, 품질관리, 국제판매 분야에서 폭넓은 경험을 보유하고 있습니다.

고객 도면, 샘플, 재료 요구 사항, 연결 표준, 제품 표시, 표면 마감 요구 사항 및 포장 지침에 따라 OEM 및 맞춤형 생산이 지원될 수 있습니다.

제조사:리안허
원산지:중국 저장성 원저우
