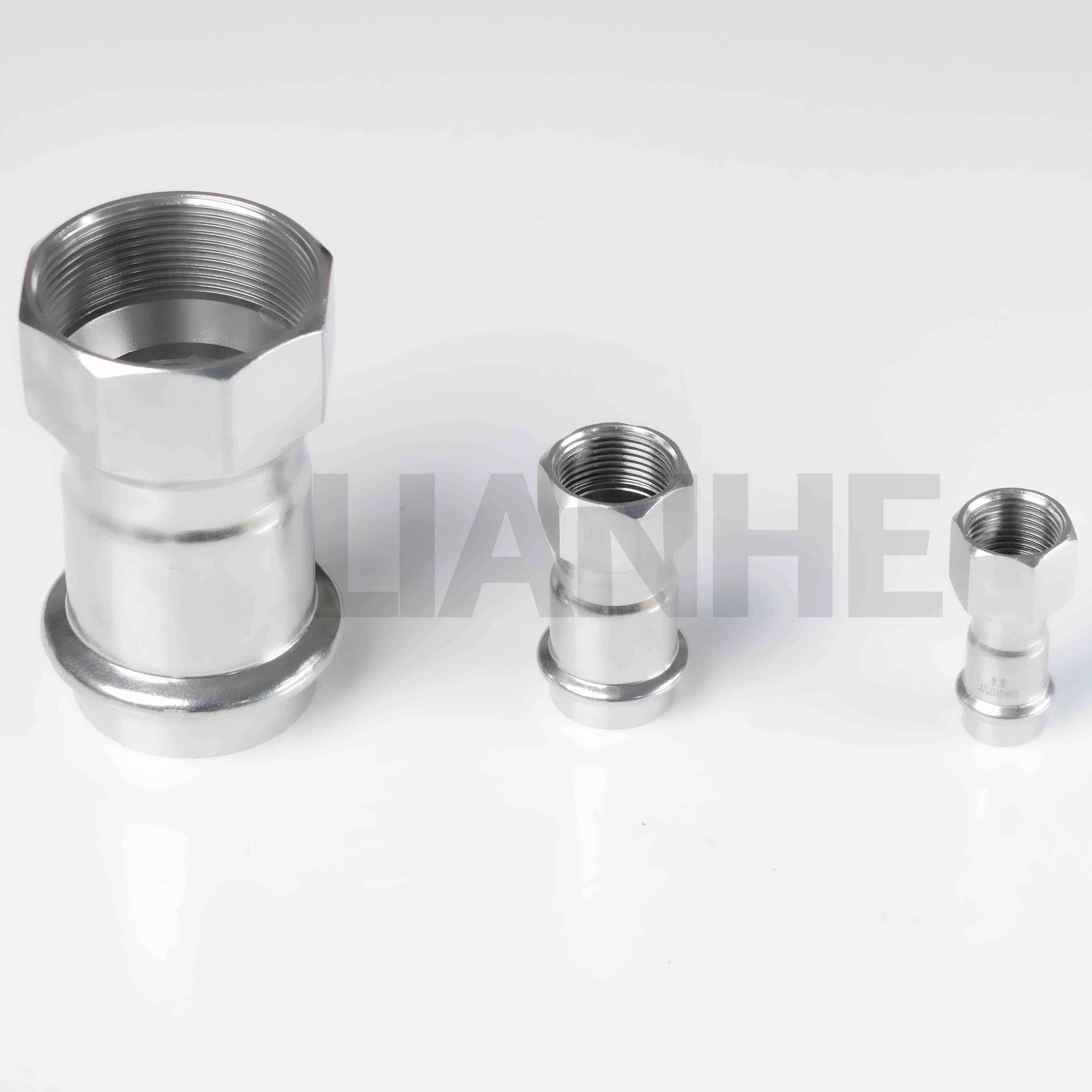

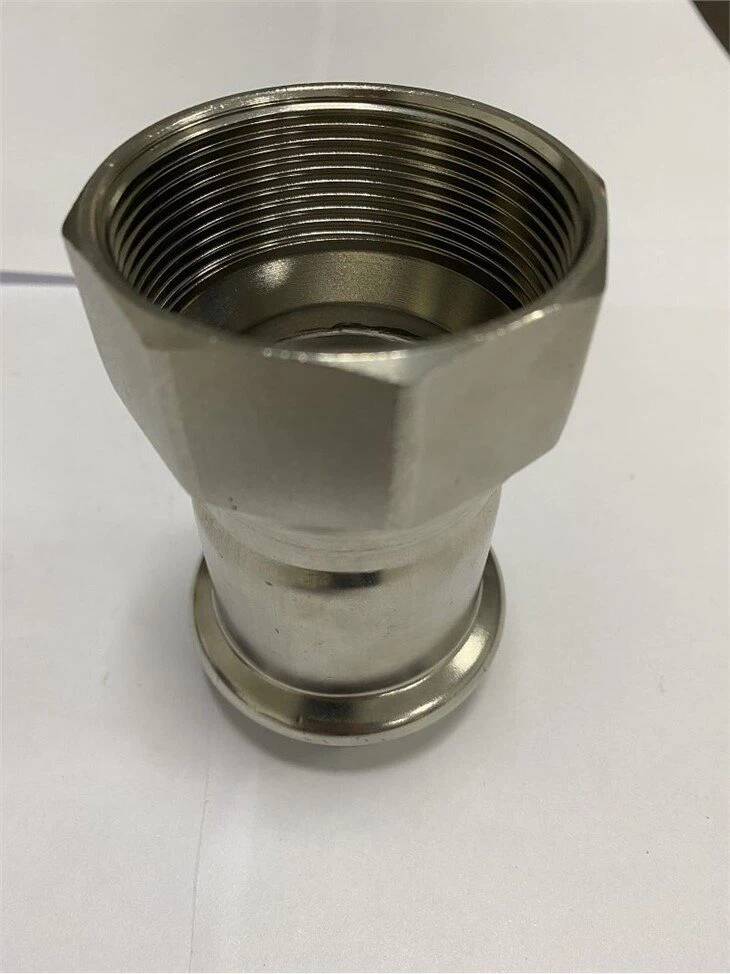

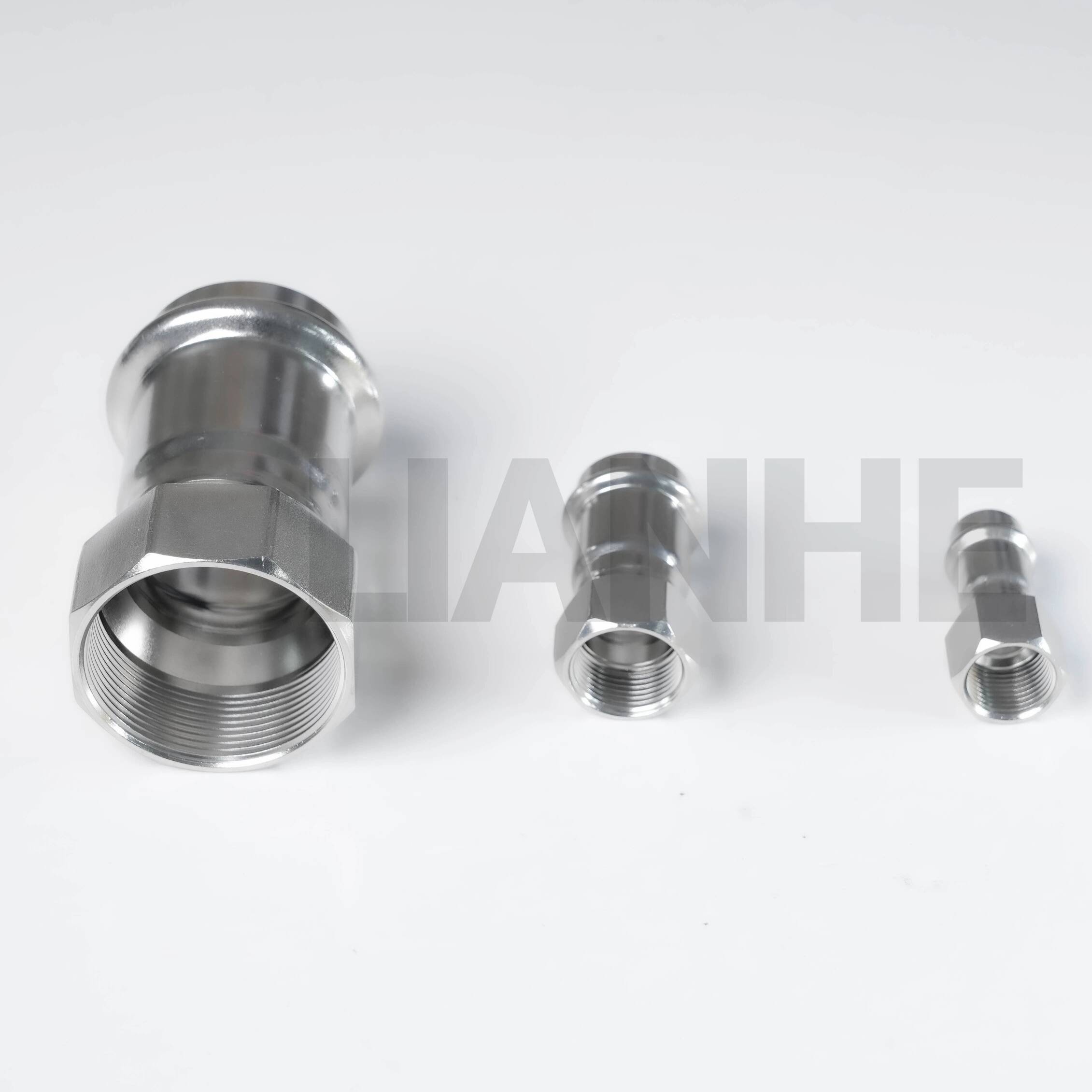

S형 스테인레스 스틸 암나사형 프레스 커플링은 프레스 연결 속도와 나사형 인터페이스의 유연성을 결합하여 압입 파이프를 나사형 부품에 연결하도록 설계된 다목적 파이프 피팅입니다. 304 스테인리스 스틸로 제작된 이 커플링은 압입식 암형 끝단과 수형 NPT 나사산을 갖추고 있어 상업용 및 산업용 배관 시스템에 도구 없이 신속하게 설치할 수 있습니다.
이중 연결 디자인:
압입식 파이프(스테인리스강, 구리, PEX)와 완벽하게 통합되는 압입식 암형 끝단(ISO 6122 준수)으로 몇 초 만에 영구적이고 누출 없는 조인트를 생성합니다.
밸브, 미터 또는 기타 나사식 액세서리에 연결하기 위한 수나사형 NPT 나사산(ANSI B1.20.1)으로 어댑터나 리듀서가 필요하지 않습니다.
고품질 소재:
304 스테인리스강(18Cr-8Ni)은 일반 부식에 대한 탁월한 저항성을 제공하며, 부동태화 표면을 사용하여 습한 환경에서 보호 기능을 강화합니다.
향상된 인장 강도(≥500MPa)를 위해 스레드에서 프레스로 전환되는 부분의 강화된 넥으로 압력 서지 중 응력 균열을 방지합니다.
사용자 친화적인 설치:
프레스 연결에는 올바른 장착을 확인하기 위한 시각적 표시기(프레스 링의 변형)가 있는 유압 프레스 도구만 필요합니다.
쉽게 조립할 수 있도록 고착 방지 화합물로 사전 코팅된 스레드로 기존 스레드 커플링에 비해 설치 시간을 30% 단축합니다.
성능 사양:
압력 등급: 압입식 끝의 경우 20°C에서 16bar(232PSI); 나사식 끝단의 경우 25bar(363PSI), 온도 범위는 -20°C ~ 150°C입니다.
누출 테스트: 10분 동안 1.1x 작동 압력, 압입 연결에 대한 EN 10226-1 표준 충족.
혼합 연결이 필요한 하이브리드 배관 시스템에 이상적입니다.
상업용 배관: 음용수에 대한 NSF 61을 준수하여 고층 건물의 나사식 수량계 및 제어 밸브에 압입식 스테인리스 스틸 파이프를 연결합니다.
산업용 유압장치: 프레스 핏 튜빙을 기계의 나사형 유압 펌프 및 실린더에 연결하여 장비 유지 관리 중 가동 중지 시간을 줄입니다.
혁신 프로젝트: 특히 용접이나 나사 가공이 불가능한 좁은 공간에서 오래된 나사 시스템을 현대적인 압입식 파이프로 업그레이드합니다.
실험실 장비: 약한 화학물질 노출에 강한 304 스테인리스 스틸을 사용하여 연구 시설의 나사형 화학물질 주입기와 필터에 PEX 튜빙을 연결합니다.
Q: 압입 끝부분을 플라스틱 파이프와 함께 사용할 수 있나요??
에이:예, 프레스 피팅 크기와 일치하는 정확한 외경(OD)을 가진 PEX 및 PB 플라스틱 파이프와 호환됩니다.
Q: 프레스 연결이 완전히 안착되지 않으면 어떻게 됩니까??
에이:커플링과 파이프 사이에 눈에 띄는 틈이 있으면 제대로 장착되지 않았음을 의미합니다. 커플링을 다시 누르거나 교체하여 조인트가 단단히 고정되도록 하십시오.
Q: NPT 스레드는 미터법 스레드와 호환됩니까??
에이:아니요, NPT는 제국 스레드입니다. ISO 7-1 스레드와의 호환성을 위해 미터법-NPT 어댑터를 사용하십시오.
Q: 수리를 위해 압입 커플링을 제거하는 방법?
에이:프레스 링을 확장하려면 특수 제거 도구를 사용하십시오. 그러나 분해하면 파이프가 손상될 수 있으므로 교체하는 것이 좋습니다.
