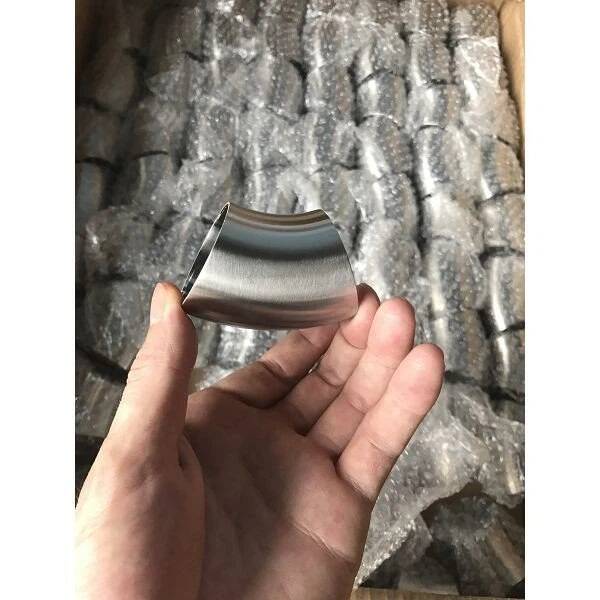

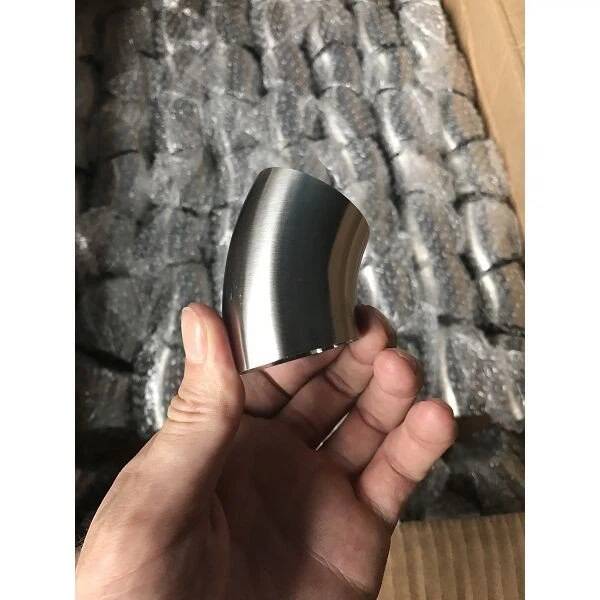

스테인레스 스틸 위생 45° 엘보
제품 설명
LIANHE 스테인레스 스틸 위생 45° 엘보는 위생 및 위생 배관 시스템에서 흐름 방향을 45도 변경하도록 설계되었습니다. 부드러운 곡선 구조는 효율적인 유체 이동을 유지하는 동시에 불필요한 난류 및 압력 손실을 줄이는 데 도움이 됩니다.
부식 방지 스테인리스 스틸로 제조된 위생 엘보는 식품, 음료, 유제품, 식수, 제약, 생명 공학 및 기타 호환 가능한 위생 처리 응용 분야에 적합합니다.
다양한 파이프라인 레이아웃과 설치 공간 요구 사항을 수용하기 위해 긴 유형과 짧은 유형 구성을 사용할 수 있습니다. 고객 사양에 따라 다양한 크기, 벽 두께, 스테인리스강 등급, 치수 표준, 표면 마감 및 맞춤형 표시를 제공할 수 있습니다.
기술 사양
제품 이름:스테인레스 스틸 위생 45° 엘보
크기 범위:DN15~DN300
팔꿈치 각도:45도
사용 가능한 벽 두께:1.5mm, 1.65mm, 2.0mm, 3.0mm, 4.0mm
벽 두께는 선택한 크기, 치수 표준, 연결 치수, 작동 조건 및 프로젝트 요구 사항에 따라 다릅니다.
사용 가능한 재료:
-
SS304 및 S30408
-
SS304L 및 S30403
-
SS316 및 SUS316
-
SS316L 및 S31603
적용 가능한 표준:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 및 JIS G 3447
사용 가능한 구성:롱타입과 숏타입
제품 마킹:로고–크기–재료. 고객 요구 사항에 따라 제품에 표시를 할 수도 있습니다.
표면 처리:내부 및 외부 연마, 최대 320방
표준 포장:플라스틱 포장, 수출용 상자, 우븐백 보호 및 목재 케이스
인증서:해당 제품에 대한 GB/T 19001-2016, ISO 9001:2015 및 CE 문서
상표:리안허
HS 코드: 7307290000
원산지:중국 저장성 원저우
최종 크기, 벽 두께, 재료 등급, 끝 치수, 표면 마감 및 적용 가능한 표준은 의도된 용도 및 결합 파이프라인 구성 요소에 따라 확인되어야 합니다.
제품 응용
스테인레스 스틸 위생 45도 엘보는 다음을 포함하여 위생 처리 및 유체 전달 시스템에 사용할 수 있습니다.
-
식수 시스템
-
유제품 가공 파이프라인
-
우유 생산 장비
-
맥주 및 양조 시스템
-
음료 가공 라인
-
액체식품 생산설비
-
의약품 처리 시스템
-
생명공학 시설
-
화장품 생산 장비
-
CIP(Clean-In-Place) 배관 시스템
-
위생 탱크 및 용기
-
일반 위생 유체 전달 응용 분야
45도 굽힘은 파이프라인 방향을 점진적으로 변경하며 90도 회전이 필요하지 않거나 배관 레이아웃에 더 부드러운 방향 전환이 필요한 경우에 사용할 수 있습니다.
주문하기 전에 고객은 스테인리스강 등급과 운송 매체의 호환성, 작동 온도, 시스템 압력, 세척 화학물질 및 위생 절차를 확인해야 합니다.
제품 장점
-
흐름 방향의 부드러운 45도 변경
-
우수한 내식성 및 내산화성
-
긴 작동 수명
-
흐름 저항이 낮고 내부 표면이 매끄러움
-
더 급격한 방향 변경에 비해 난기류 감소
-
내구성이 뛰어나고 재활용이 가능한 스테인리스 스틸 구조
-
편리한 설치 및 유지관리
-
긴 유형 및 짧은 유형 구성 가능
-
다양한 스테인레스 스틸 등급 사용 가능
-
호환 가능한 위생 처리 시스템에 적합
-
내부 및 외부 광택 표면
-
맞춤형 마킹 및 포장 지원
내부 표면이 매끄러워 공정 잔여물의 축적을 줄이고 일상적인 청소를 더욱 편리하게 해줍니다. 이는 위생, 청결 및 제품 순도가 중요한 응용 분야를 지원합니다.
실제 위생 성능은 제품 형상, 표면 거칠기, 용접 품질, 씰링 구성 요소, 배수 조건, 설치 절차 및 청소 프로세스를 포함한 전체 배관 시스템에 따라 달라집니다.
Long 유형 및 Short 유형 옵션
롱타입
긴 유형 구성은 더 큰 굽힘 반경과 더 점진적인 방향 전환을 제공합니다. 충분한 설치 공간이 있는 응용 분야에서 난류 및 압력 손실을 줄이는 데 도움이 될 수 있습니다.
짧은 유형
짧은 유형 구성은 설치 공간이 제한된 배관 레이아웃에 적합합니다. 크기가 작아 장비 및 기타 파이프라인 구성 요소 주변의 라우팅을 단순화할 수 있습니다.
긴 버전과 짧은 버전 간의 정확한 중심선 반경과 치수 차이는 선택한 표준 및 제품 도면에 따라 확인되어야 합니다.
치수 표준
사용 가능한 치수 표준에는 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 및 JIS G 3447이 포함됩니다.
이러한 표준은 다양한 외부 직경, 벽 두께, 굽힘 반경, 중심선 치수, 끝 치수, 공차 및 표면 요구 사항을 지정할 수 있습니다.
서로 다른 표준에 따라 제조된 제품은 공칭 크기가 유사하더라도 직접 상호 교환이 불가능할 수 있습니다.
고객은 견적을 요청할 때 정확한 필수 표준, 크기, 벽 두께, 굽힘 반경, 끝 치수 및 결합 파이프 정보를 제공해야 합니다.
교체 또는 유지 관리 프로젝트의 경우 기존 위생 배관 시스템과의 호환성을 확인하기 위해 기술 도면이나 물리적 샘플을 권장합니다.
표면 처리
내부 및 외부 표면은 최대 320 그릿으로 지정된 프로세스를 사용하여 연마할 수 있습니다.
광택 처리된 표면은 제품 청결도, 외관, 내식성 및 공정 잔여물의 축적에 대한 저항성을 향상시키는 데 도움이 됩니다.
프로젝트에 특정 표면 거칠기가 필요한 경우 필요한 Ra 값과 측정 위치를 별도로 명시해야 합니다. 연마 입자 지정만으로는 고정된 Ra 값을 보장하지 않습니다.
추가 연마, 패시베이션, 청소 또는 표면 마감 검사는 프로젝트 요구 사항에 따라 조정될 수 있습니다.

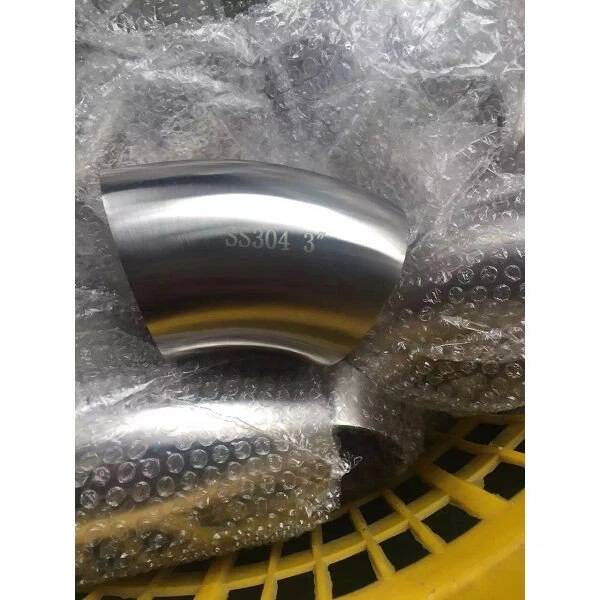

제품 마킹
표준 제품 표시에는 다음이 포함될 수 있습니다.
-
LIANHE 로고
-
제품 크기
-
스테인레스 스틸 소재 등급
-
필요한 경우 배치 또는 추적성 정보
고객 로고, 개인 브랜드, 프로젝트 번호, 히트 번호 및 기타 맞춤형 표시는 확인된 주문 요구 사항에 따라 적용될 수 있습니다.
납품검사
제품은 배송 전에 검사됩니다. 일반 배송 검사에는 다음이 포함됩니다.
-
스테인레스 스틸 소재 등급
-
외경 및 벽 두께
-
팔꿈치 각도
-
굽힘 반경 및 중심선 치수
-
최종 치수
-
내부 및 외부 표면 상태
-
해당되는 경우 용접 모양
-
필요한 경우 수압 테스트
-
제품 표시
-
수량 및 포장
추가 검사 항목은 해당 표준, 의도된 응용 프로그램 및 고객 요구 사항에 따라 준비될 수 있습니다.
공장 검사 보고서 및 인증서
다음을 포함하여 확인된 사양 및 주문 요구 사항에 따라 검사 보고서 및 지원 품질 문서가 제공될 수 있습니다.
-
EN 10204 3.1 재료 테스트 인증서
-
원자재검사증명서
-
해당되는 경우 방사선 검사 보고서
-
해당되는 경우 수압 테스트 보고서
-
치수 검사 보고서
-
표면 마감 검사 보고서
-
제3자 검사 보고서
-
기타 프로젝트별 품질 문서
필요한 검사 범위, 테스트 비율, 문서화, 표면 마감 요구 사항 및 제3자 입회 준비를 생산 전에 확인해야 합니다.
제품 품질 관리
LIANHE는 원자재 준비, 절단, 성형, 가공, 용접, 표면 마감, 테스트, 마킹 및 포장 전반에 걸쳐 공정 중 및 최종 검사 절차를 적용합니다.
주요 품질 관리 절차는 다음과 같습니다.
-
외부 직경, 벽 두께, 재료 등급, 문서화 및 들어오는 원자재의 표면 상태를 검사합니다.
-
절단 후 원재료의 길이, 절단위치, 마감상태 등을 확인합니다.
-
가공 및 성형 후 외경, 벽 두께, 엘보우 각도, 굽힘 반경, 끝 치수 및 기타 중요한 측정값을 검사합니다.
-
해당되는 경우 용접 치수, 용접 모양, 정렬 및 용접 후 표면 품질을 확인합니다.
-
연마 및 기타 표면 처리 과정을 거친 후 내부 및 외부 표면을 검사합니다.
-
해당 제품 및 검사 요구 사항에 따라 수압 또는 기밀 테스트를 수행합니다.
-
배송 전에 제품 표시, 수량, 포장재, 라벨 및 배송 표시를 검사합니다.
제품은 해당 검사 절차를 완료한 후 배송이 승인됩니다.
포장
각각의 위생적인 45도 팔꿈치는 플라스틱 포장으로 보호되어 먼지, 습기, 긁힘 및 표면 오염에 대한 노출을 줄입니다.
그런 다음 제품은 수출 상자에 포장되고 필요한 경우 우븐 백 보호 장치로 포장된 후 국제 운송을 위해 목재 케이스에 통합됩니다.
확인된 요구 사항에 따라 맞춤형 상자, 고객 로고, 라벨, 바코드, 팔레트 포장 및 기타 수출 포장 배열을 제공할 수 있습니다.
최소 주문 수량 및 재고
최소 주문 수량:일반적으로 제품 크기, 재료, 치수 표준 및 현재 재고에 따라 5~10개입니다.
우리는 많은 일반 제품과 일반적으로 요청되는 크기에 대한 재고를 유지합니다. 일부 제품은 최대 5,000개까지 구매 가능합니다.
재고수준은 지속적으로 변하기 때문에 견적요청 시 실제 재고수량과 즉시출고 가능 여부를 재확인해야 합니다.
샘플 및 견적
무료 샘플:치수 검증 및 품질 평가를 위해 샘플을 무료로 제공할 수 있습니다. 국제 특급 배송 비용은 일반적으로 수령인이 지불합니다.
인용 시간:일반적으로 전체 크기, 재질, 치수 표준, 벽 두께, 수량 및 배송 정보를 받은 후 3시간(근무 시간 기준) 이내에 완료됩니다.
견적 유효성:일반적으로 스테인리스 스틸 원자재 가격, 환율 및 현재 시장 상황에 따라 3~7일이 소요됩니다.
배달 시간
재고가 있는 일반 크기 제품은 일반적으로 3~7일 이내에 배송될 수 있습니다.
새로운 생산이 필요한 주문에는 일반적으로 약 25일이 소요됩니다. 실제 배송 일정은 선택한 크기, 재질, 치수 표준, 주문 수량, 검사 요구 사항, 포장 및 현재 공장 생산 계획에 따라 다릅니다.
애프터 서비스
당사의 표준 제품 품질 보증 기간은 1년입니다.
보증 기간 동안 제조 관련 품질 문제가 확인되면 당사 팀에서 원인을 조사하고 적절한 기술 또는 애프터 서비스를 제공합니다.
고객은 기술 평가에 도움이 되도록 주문 번호, 제품 크기, 재료 등급, 치수 표준, 벽 두께, 설치 조건, 운송 매체 및 관련 사진이나 비디오를 제공해야 합니다.
제조사:리안허
원산지:중국 저장성 원저우
