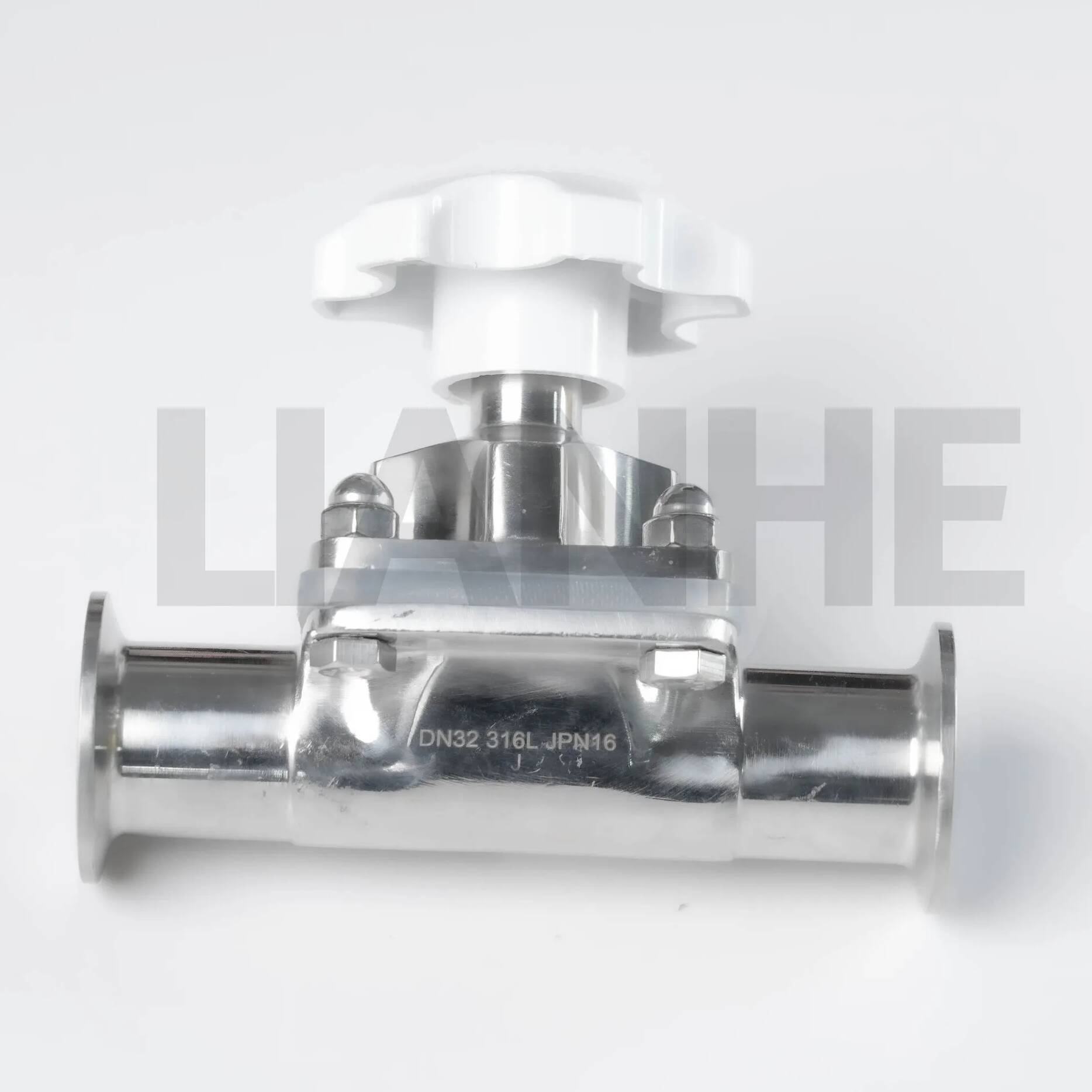

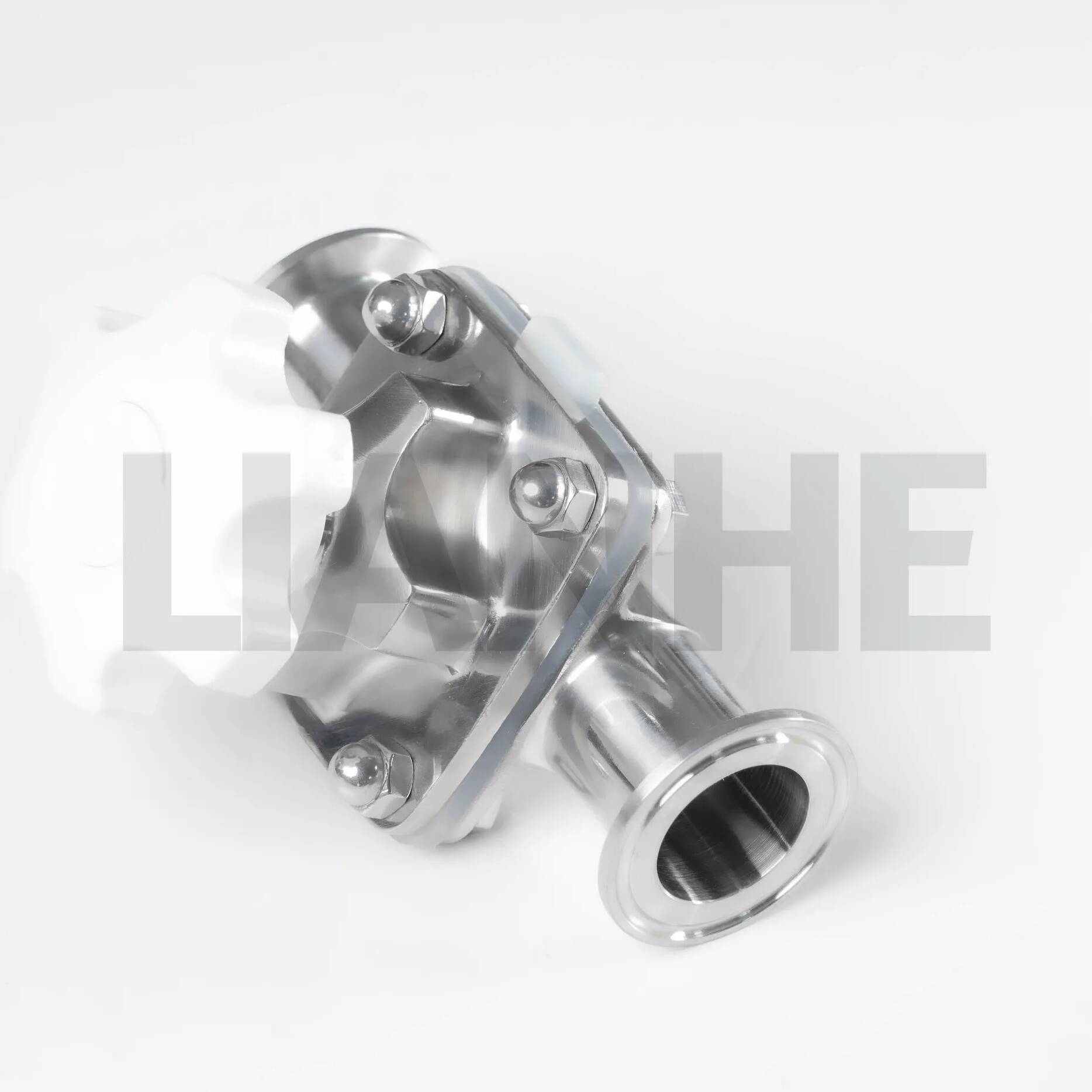

스테인레스 스틸 위생 클램프 다이어프램 밸브

제품 설명

LIANHE 스테인레스 스틸 위생 클램프 다이어프램 밸브는 식품, 음료, 유제품, 제약 및 기타 위생 처리 시스템의 위생 흐름 제어를 위해 설계되었습니다.

다이어프램 구조는 작동 메커니즘과 공정 매체를 분리하여 위생적인 ​​작동과 편리한 청소를 지원합니다. 수동, 공압 및 전기 작동 옵션을 사용할 수 있습니다.

기술 사양

크기 범위:1/2"–2 1/2"(DN15–DN65)

적용 가능한 표준:3-A, SMS, IDF 및 DIN

사용 가능한 재료:

• SS304 및 S30408

• SS304L 및 S30403

• SS316

• SS316L 및 S31603

다이어프램 재료:VMQ 실리콘, EPDM 및 FKM

연결 옵션:

• 용접 끝 × 용접 끝

• 클램프 엔드 × 클램프 엔드

작동 옵션:수동, 공압 또는 전기

작동 압력:0~10바

공압 제어 압력:5~8바

참고 온도 범위:

• VMQ: -50°C ~ +180°C

• EPDM: -20°C ~ +135°C

• FKM: -30°C ~ +230°C

살균 온도:다이어프램 호환성에 따라 최대 20분 동안 최대 150°C

내부 표면 거칠기:Ra 0.4~0.8μm

외부 표면 거칠기:Ra 0.8~1.6μm

제조 공정:단조 및 정밀 가공

제품 마킹:로고 + 크기 + 소재 + 표준

포장:버블랩 또는 플라스틱 포장, 수출용 상자, 우븐백 보호 및 목재 케이스

인증서:해당 제품에 대한 GB/T 19001-2016, ISO 9001:2015 및 CE 문서

상표:리안허

HS 코드: 7307290000

원산지:중국 저장성 원저우

제품 장점

1. 위생적인 다이어프램 격리 흐름 경로

2. 좋은 내식성

3. 수동, 공압 및 전기 옵션

4. 용접 끝단 및 클램프 끝단 구성

5. 편리한 청소를 위한 부드러운 내부 표면

6. 다양한 다이어프램 재질 사용 가능

7. 적절한 조건에서 긴 사용 수명

8. 호환 가능한 위생 응용 분야에 적합

다이어프램 재질은 매체, 온도, 압력, 세척제, 멸균 공정에 따라 선택해야 합니다.

응용

다음과 같은 호환 애플리케이션에 적합합니다.

• 식품 및 음료 가공

• 유제품 생산 시스템

• 제약 장비

• 생명공학 시설

• 양조 시스템

• CIP(Clean-In-Place) 및 살균 시스템

• 화장품 가공 장비

• 일반 위생 유체 제어 시스템

품질 및 검사

사용 가능한 문서는 다음과 같습니다:

• EN 10204 3.1 재료 테스트 인증서

• 원자재검사증명서

• 수압 시험 보고서

• 치수 및 표면 마감 검사 보고서

• 해당되는 경우 방사선 검사 보고서

• 제3자 검사 보고서

씰링 재료는 적용에 따라 공급될 수 있습니다.FDA 21 CFR 177.2600해당 자료 문서에서 지원하는 경우 요구 사항.

지불 조건

지불 조건:배송 전 T/T 보증금 30% 및 잔액 70%. Western Union, PayPal 및 기타 합의된 방법을 사용할 수 있습니다.

제조사:리안허
원산지:중국 저장성 원저우
