자동화 시스템용 전동 3피스 나사형 볼 밸브

개요

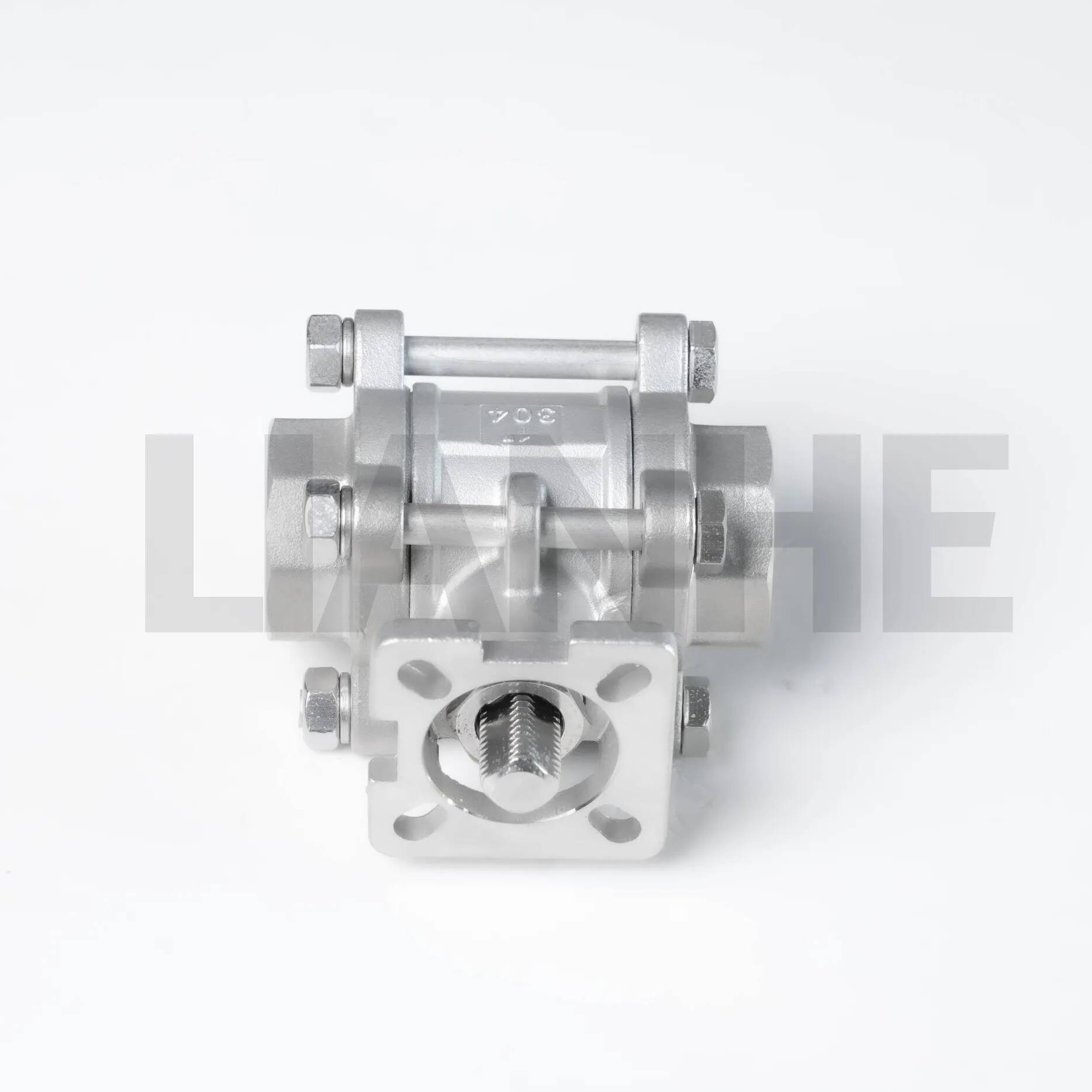

전기 작동식 3피스 스레드 볼 밸브는 자동화된 산업 및 상업용 시스템을 위해 설계된 다목적 유량 제어 솔루션으로, 3피스 볼 밸브의 신뢰성과 전동 액추에이터의 정밀도를 결합합니다. 304 스테인리스강으로 제작된 이 밸브는 NPT 스레드(ANSI B1.20.1)와 통합 ISO 5211 장착 플랫폼을 갖추고 있어 원격 또는 프로그래밍된 작동을 위해 PLC/DCS 시스템과 원활하게 통합할 수 있습니다.

특징

통합 자동화:

90° 1/4 회전 작동이 가능한 24V DC 또는 230V AC 전기 액추에이터로, 안전 장치 위치(열림/닫힘)와 2" 밸브의 경우 최대 50N·m의 토크 출력을 제공합니다.

ISO 5211 플랫폼은 어댑터 플레이트를 제거하여 Rotork, Limitorque 또는 Emerson과 같은 브랜드의 액추에이터를 직접 장착할 수 있도록 보장하여 설치 시간을 40% 단축합니다.

정밀 스레드 연결:

강철, 구리 또는 플라스틱 파이프와 빠르게 조립하기 위한 NPT 수/암나사(ANSI B1.20.1), 일정 40/80 파이프와 호환되고 1,500 PSI 작동 압력으로 테스트되었습니다.

토크가 높은 액추에이터 응용 분야에서 마모를 방지하기 위해 조립 중에 고착 방지 화합물로 코팅된 스레드.

신뢰할 수 있는 밀봉 성능:

PTFE 시트는 광택 처리된 볼(Ra ≤0.8μm)을 사용하여 최대 180°C까지 기밀 차단(API 598)을 제공하여 낮은 토크(2" 밸브의 경우 ≤12 N·m) 및 1,000,000주기 수명을 보장합니다.

업스트림 및 다운스트림 압력을 모두 격리해야 하는 안전이 중요한 응용 분야를 위한 분출 방지 스템 및 이중 블록 앤 블리드(DBB) 설계 옵션입니다.

운영 유연성:

온도 범위: -20°C ~ 180°C(PTFE 시트); -40°C ~ 260°C(RPTFE 시트), 온수, 압축 공기 및 비부식성 액체 라인에 적합합니다.

내장된 리미트 스위치와 위치 표시기는 제어 시스템에 실시간 피드백을 제공하여 정확한 유량 조절을 보장합니다.

애플리케이션

다양한 산업 분야의 자동화된 흐름 제어에 적합합니다.

프로세스 제어: 음료 생산 시 간접적인 식품 접촉에 대한 FDA 요구 사항을 충족하는 304 스테인리스 스틸을 사용한 화학 혼합 탱크의 원격 온/오프 작동.

HVAC 시스템: 에너지 효율성을 위해 BMS(빌딩 관리 시스템)와 통합하여 상업용 건물의 냉수 및 온수 루프를 자동 제어합니다.

산업 자동화: 빠른 반응을 가능하게 하는 전기 작동 기능을 갖춘 공압 이송 시스템 및 로봇 팔 유체 라인(2" 밸브의 경우 5초 이하).

수처리: NPT 스레드를 사용하여 여과 시스템 및 역삼투 플랜트의 자동 차단 기능으로 컴팩트한 설치에서 빠른 교체가 가능합니다.

FAQ

Q: 전동 액추에이터의 응답 시간은 얼마나 됩니까??

에이:일반적인 응답 시간은 전압 및 토크 요구 사항에 따라 2" 밸브의 경우 8~15초입니다. 정확한 사양은 액추에이터 데이터시트를 참조하세요.

Q: 정전 시 밸브를 수동으로 조작할 수 있나요??

에이:예, 대부분의 액추에이터에는 비상 작동을 위한 수동 오버라이드 레버가 있지만 장기적인 신뢰성을 위해 정기적인 수동 사용은 권장되지 않습니다.

Q: 액추에이터는 방수인가요??

에이:액추에이터는 표준 등급 IP67로 습한 환경에 적합합니다. IP68 변형은 수중 응용 분야(예: 폐수 처리장)에 사용할 수 있습니다.

Q: 밸브로 액추에이터를 보정하는 방법?

에이:내장된 보정 도구를 사용하여 열림/닫힘 위치를 설정하고 정확한 피드백을 위해 볼이 액추에이터의 리미트 스위치와 정렬되도록 합니다.
