크기: 1/4"~4"(DN8-DN100) 완전 보어
연결 종료: BSPT BSP NPT 암나사형, DIN259/2999,ISO 228
기술적인 특징:
작동 압력: 1/4"~2"1000PSI, 2 1/2"~4" 800PSI
수압 테스트 압력:1/4"~2"1500PSI, 2 1/2"~4" 1200PSI
프로세스:투자 주조 본체 - CNC 선반 가공.
분출 방지 스템
작업: 수동(잠금 레버 핸들 사용 가능)
조절 가능한 스템 패킹
온도 범위: -60~450°

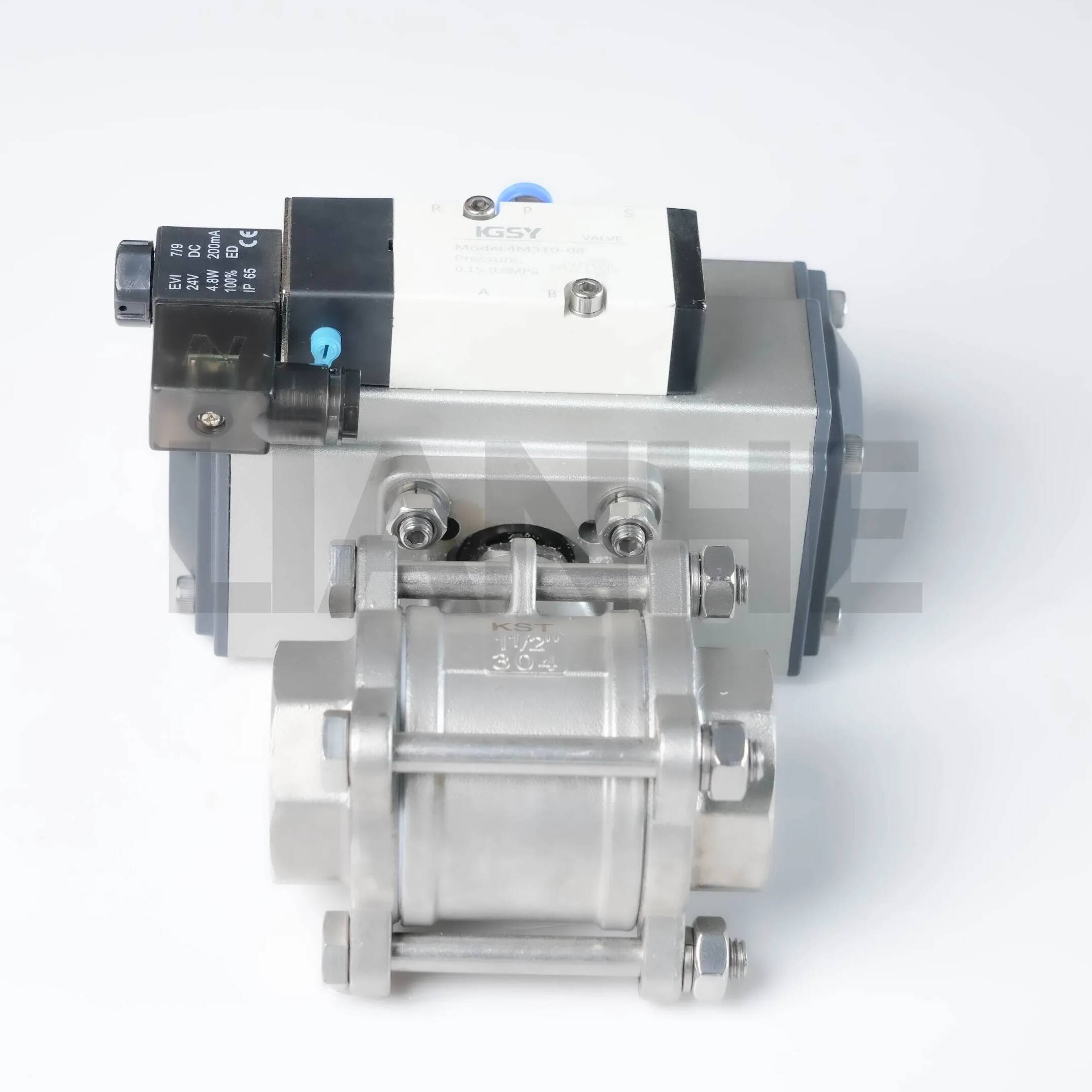

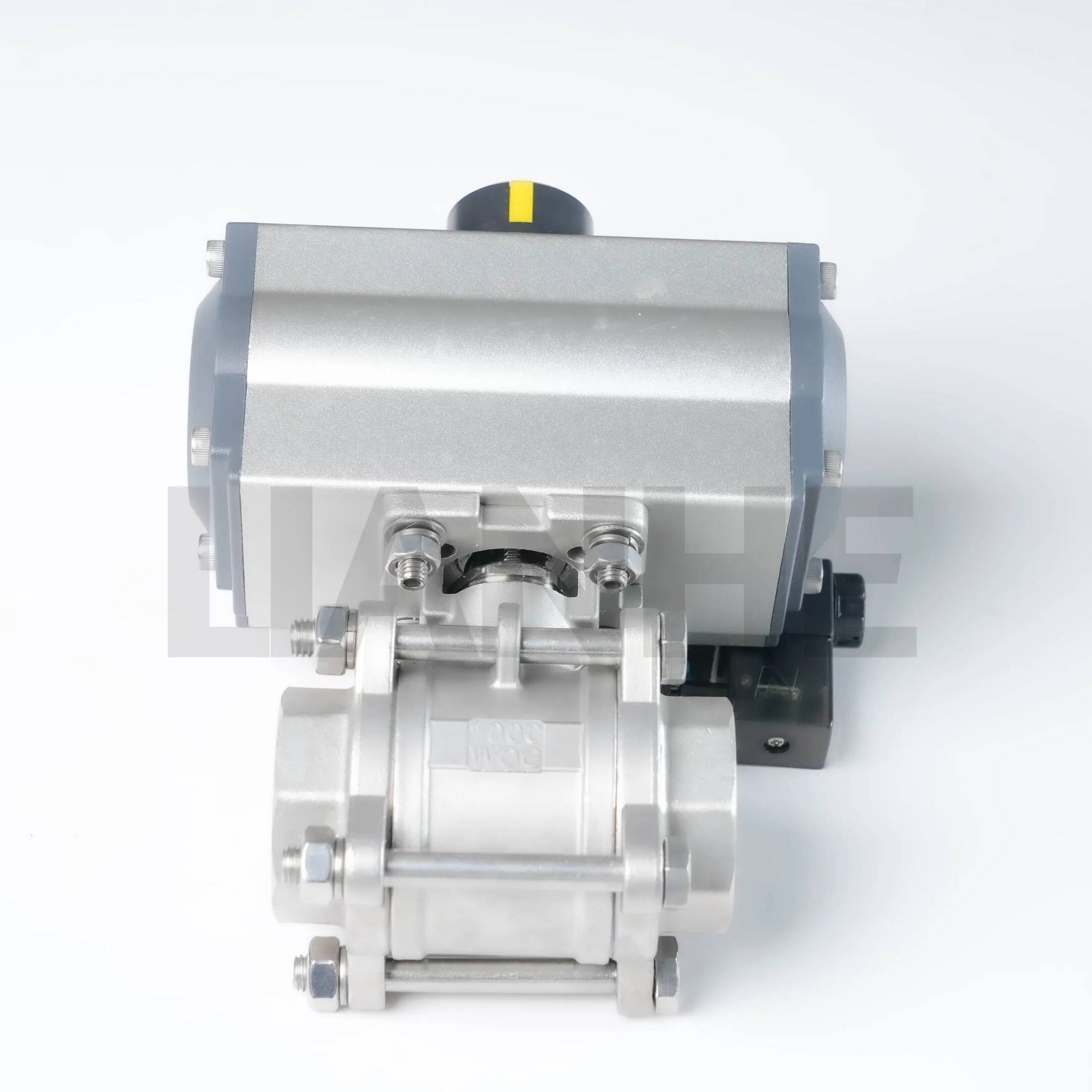

공압 작동식 3피스 스레드 볼 밸브는 산업 자동화 시스템에서 빠르고 효율적인 작동을 위해 설계된 신뢰성이 높은 유량 제어 솔루션입니다. 316 스테인리스강으로 제작된 이 밸브는 NPT 스레드(ANSI B1.20.1)와 공압식 액추에이터를 갖추고 있어 열악하고 부식성 환경에서 켜기/끄기 제어를 위한 빠른 90° 1/4회전 모션을 제공합니다.
공압 작동의 장점:
이중 작동 또는 스프링 리턴 공압식 액추에이터(5-8bar 공기압), 안전 작동(공기 손실 시 스프링 리턴 닫힘/열림) 및 2" 밸브의 경우 사이클 시간 3초 이하를 제공합니다.
ISO 5211 장착 플랫폼은 비례 흐름 제어를 위한 옵션 포지셔너를 통해 글로벌 액추에이터 브랜드(예: Festo, SMC)와의 호환성을 보장합니다.
부식 방지 설계:
몰리브덴 함량이 3.5%인 316 스테인레스 스틸 본체(ASTM A316), 해양 및 화학 환경에서 염화물 구멍에 저항하고 부동태화 표면으로 서비스 수명을 30% 연장합니다.
돌출 방지 링이 있는 PTFE 시트는 -40°C ~ 260°C(RPTFE 시트)의 온도에서 기밀 차단(API 598)을 제공합니다.
정밀 스레드 연결:
안전한 파이프 부착을 위한 NPT 수/암나사산, 스케줄 80 파이프 및 견고한 피팅과 호환 가능, 액추에이터 힘을 견딜 수 있는 2" 밸브의 경우 정격 토크 80N·m.
스레드 접합부의 강화된 본체 두께(1.3x 표준)는 높은 주기의 공압 작동 시 변형을 방지합니다.
안전 및 규정 준수:
정전기 방지 장치(스프링 장착)는 가스 응용 분야의 전기 연속성을 보장하여 가연성 환경에서 정전기 방전 위험을 줄입니다.
산성 가스 서비스를 위한 NACE MR0175 및 폭발성 대기(영역 1/21)에서 사용하기 위한 ATEX/IECEx를 준수하며 화염 방지기 키트 옵션도 제공됩니다.
고속, 고신뢰성 산업 자동화에 이상적:
석유 및 가스 업스트림: 산성 가스 분야에서 H2S 부식에 강한 316 스테인리스 스틸을 사용하여 웰헤드 제어 시스템 및 화학물질 주입 라인의 신속한 차단이 가능합니다.
음식 및 음료: 저온살균 라인 및 CIP(Clean-in-Place) 시스템의 위생적인 유량 제어로 식품 직접 접촉에 대한 3-A 위생 표준을 충족합니다.
발전: 빠른 작동으로 터빈 시스템의 압력 서지를 줄여 복합 사이클 플랜트의 스팀 트랩 및 응축수 라인을 공압식으로 제어합니다.
항공우주 지상 지원: 항공기 정비 시설의 연료 및 유압 유체 제어는 공압 작동을 통해 고고도 환경에서 안전한 성능을 보장합니다.
Q: 액추에이터에 필요한 공기압은 얼마입니까??
에이:6bar에서 표준 작동; 최소 5bar, 최대 10bar. 일관된 성능을 유지하려면 압력 조절기를 사용하십시오.
Q: 밸브를 진공 시스템에 사용할 수 있나요??
에이:예, PTFE 시트는 29"Hg 진공까지 안정적인 밀봉을 제공하지만 극한의 진공 조건에서는 금속-금속 시트를 권장합니다.
Q: 해안 환경에서 액츄에이터 부식을 방지하는 방법?
에이:에폭시로 도색된 알루미늄 본체 또는 스테인레스 스틸 구성 요소가 있는 액추에이터를 선택하고 유착 공기 필터를 설치하여 습기와 염분 입자를 제거하십시오.
Q: 액추에이터에 권장되는 공기 필터 크기는 얼마입니까??
에이:5μm 정격 필터를 사용하여 액추에이터를 미립자 오염으로부터 보호하여 원활한 작동과 연장된 서비스 수명을 보장합니다.
