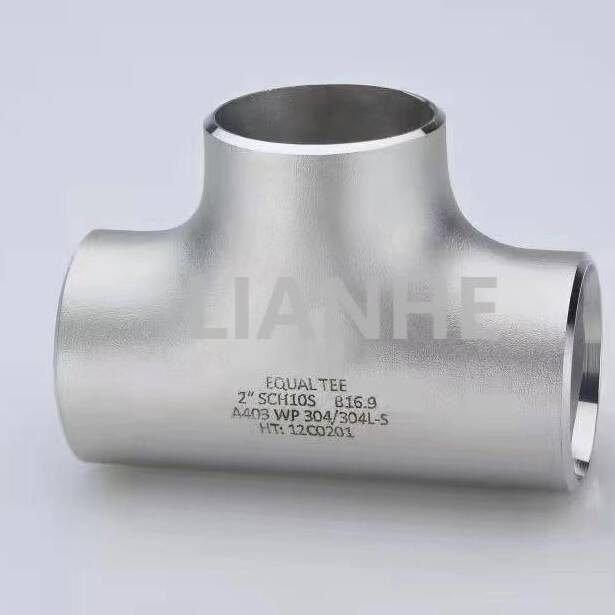

고강도 스테인레스 스틸 BW(맞대기 용접) Equal Tee는 고압, 고온 산업용 파이프라인에서 3방향 연결을 생성하도록 설계된 견고한 파이프 피팅입니다. 이음매 없는 304 또는 316 스테인리스 스틸로 제작된 이 동등한 티는 맞대기 용접 끝과 균일한 분기 크기를 특징으로 하여 까다로운 응용 분야에서 균형 잡힌 흐름 분포와 구조적 무결성을 보장합니다.
균일한 흐름 설계:
동일한 분기 직경(예: 4" x 4" x 4")은 대칭적인 흐름 분할을 보장하여 감소 티에 비해 난류를 25% 줄여 균형 잡힌 압력이 필요한 다중 라인 시스템에 이상적입니다.
매끄러운 내부 표면(Ra ≤1.6μm)과 90° 분기 각도는 층류를 촉진하여 고유량 환경에서 압력 손실을 최소화합니다.
프리미엄 심리스 구조:
ASTM A312 스테인리스강(304/316)의 단일 빌렛에서 압출되며 최소 인장 강도는 515MPa이고 항복 강도는 250MPa입니다.
최대 2,500PSI(316 스테인리스 스틸, 스케줄 80)의 작동 압력과 -46°C ~ 815°C의 온도에 적합하며 증기, 오일 및 가스 응용 분야에 적합합니다.
정밀 용접 규정 준수:
37.5° 베벨의 맞대기 용접 끝부분은 ANSI B16.9 및 ASME B31.1 표준을 충족하므로 전력 및 프로세스 배관의 일정 40/80 파이프에 대한 완전 관통 용접이 가능합니다.
1"~36" NPS 크기로 제공되며 원자력 등급 응용 분야에 맞게 벽 두께를 맞춤 설정할 수 있습니다(ASME BPVC 섹션 III).
부식 저항:
몰리브덴 합금이 포함된 316 스테인리스강 변형은 염화물이 풍부한 매질에서 구멍이 뚫리는 것을 방지하는 반면, 304는 압축 공기 시스템과 같은 비부식성 환경에 적합합니다.
산업용 파이프라인의 균형 잡힌 유량 분배에 이상적입니다.
석유 및 가스 처리: 사워 가스 서비스용 NACE MR0175를 준수하는 분리기 시스템 및 열 교환기 네트워크에 3방향 연결을 생성합니다.
발전: 550°C에서 산화에 강한 304 스테인리스 스틸을 사용하여 헤더에서 화력발전소의 터빈 및 보조 장비로 증기를 분배합니다.
화학 처리: 의약품 제조를 위한 cGMP 표준을 충족하는 316 스테인레스 스틸을 사용하여 반응기 공급 라인 및 혼합 시스템의 흐름을 분할합니다.
수처리: 주요 수도에서 도시 공장의 여러 여과 장치로 물을 분배하여 염소 처리된 물과 고압 서지를 견뎌냅니다.
Q: 유량을 줄이기 위해 동등 티를 사용할 수 있습니까??
에이:아니요, 동일한 티는 균형 잡힌 흐름을 위한 것입니다. 분기 직경이 메인 라인과 다른 경우 축소 티를 사용하십시오.
Q: 대구경 티에 권장되는 지지 간격은 얼마입니까??
에이:특히 수평 연결에서 분기 접합에 대한 응력을 최소화하려면 티 파이프 직경의 1.5배 이내에 지지대를 설치하십시오.
Q: 304 스테인리스 스틸 티의 용접 부식을 방지하는 방법?
에이:입계 부식을 방지하기 위해 용접 용도에는 304L(저탄소)을 사용하고, 두꺼운 부분에는 용접 후 열처리를 적용합니다.
Q: 내화 코팅이 가능한가요??
에이:예, 팽창성 코팅(ASTM E119 준수)을 적용하여 중요한 파이프라인 연결에 2시간 내화성을 제공할 수 있습니다.
