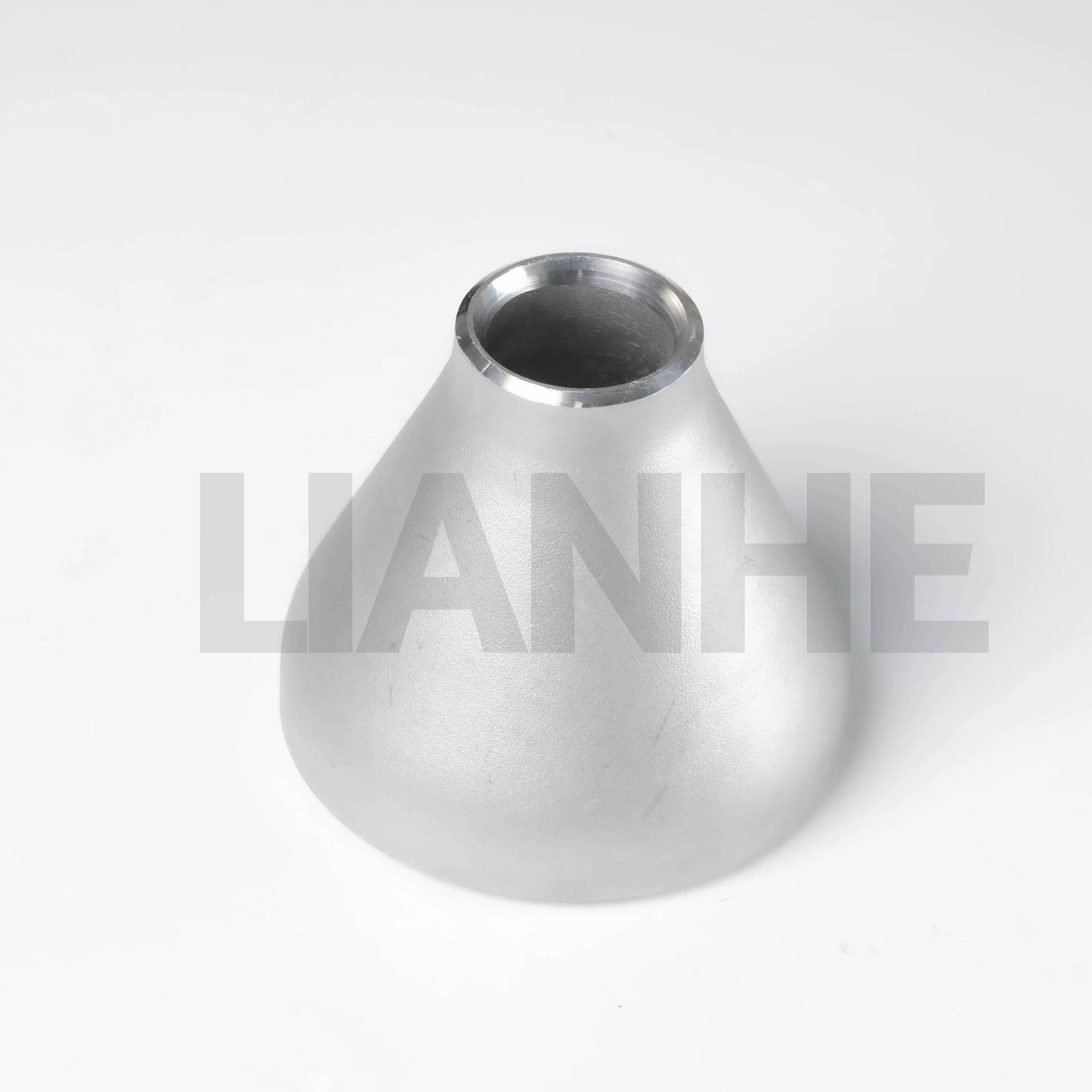

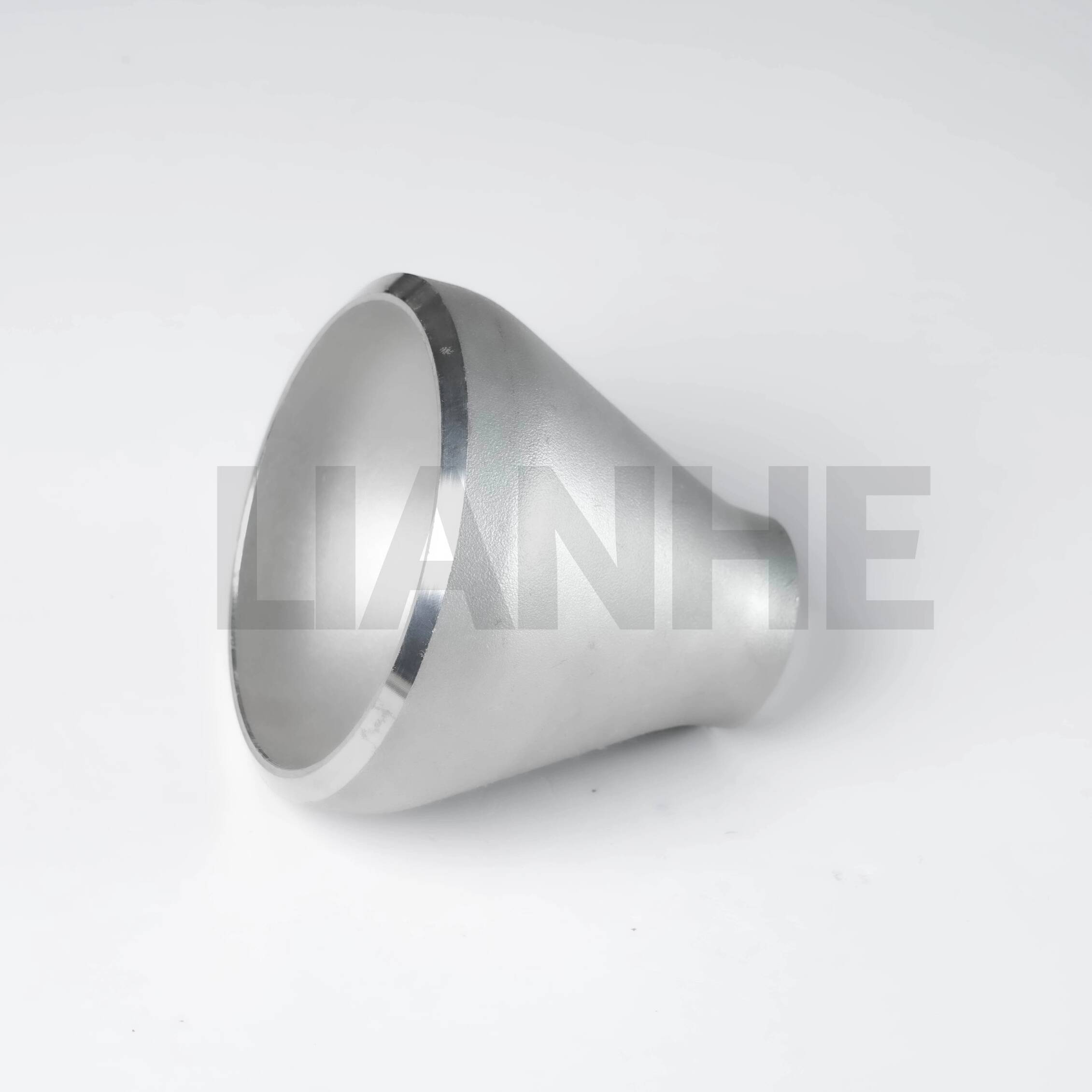

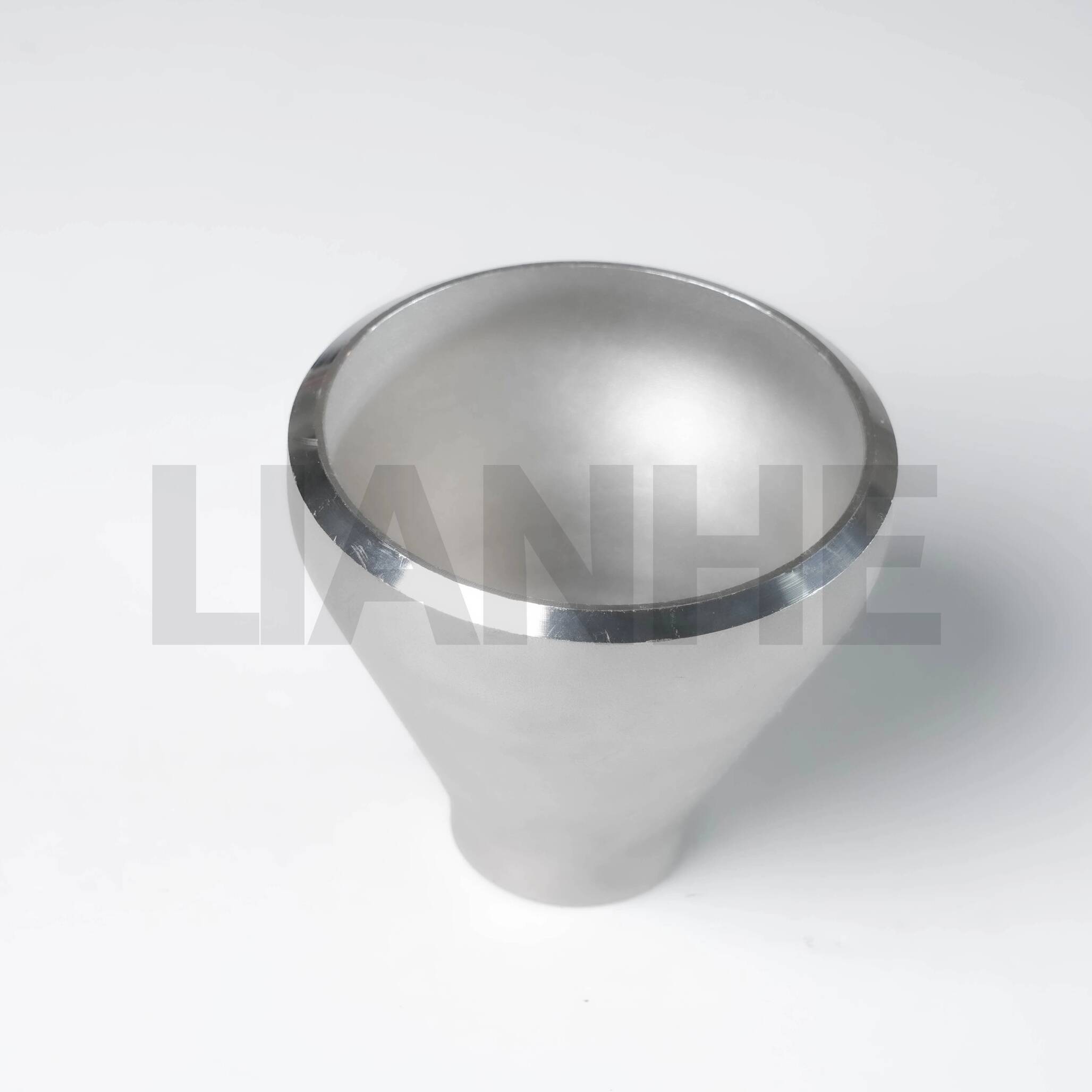

고압 스테인레스 스틸 BW(맞대기 용접) 동심 감속기는 부드러운 흐름과 구조적 무결성을 유지하면서 고압, 고온 시스템에서 다양한 직경의 파이프를 연결하도록 설계된 정밀 엔지니어링 파이프 피팅입니다. 이음매 없는 304 또는 316 스테인리스 스틸로 제작된 이 감속기는 동심 설계(균일한 벽 두께)와 맞대기 용접 끝이 특징이므로 최소한의 난류와 응력 집중이 필요한 응용 분야에 이상적입니다.
프리미엄 심리스 구조:
최소 인장 강도가 515MPa이고 항복 강도가 205MPa인 ASTM A312 스테인리스강(일반 용도는 304, 부식성 매체는 316)으로 제조됩니다.
심리스 본체는 약점을 제거하며 최대 2,500PSI(스케줄 80, 316 스테인레스 스틸)의 작동 압력과 -46°C ~ 815°C의 온도에 견딜 수 있습니다.
동심 설계의 장점:
균일한 직경 감소(예: 6"에서 4")는 대칭적인 흐름 전환을 보장하여 편심 감속기에 비해 난류를 20% 줄여 액체 중심 시스템에 이상적입니다.
매끄러운 내부 표면(Ra ≤1.6μm)은 압력 손실을 최소화하고 파이프라인에 침전물이 쌓이는 것을 방지합니다.
설치 규정 준수:
37.5° 베벨의 맞대기 용접 끝부분은 ANSI B16.25 및 ASME B16.9 표준을 충족하며 중요한 파이프라인의 GTAW(TIG) 및 GMAW(MIG) 용접 공정에 적합합니다.
1"~48" NPS 크기로 제공되며 축소 비율은 2:1~4:1이며 일정 40/80/160 파이프와 호환됩니다.
부식 저항:
3.5% 몰리브덴이 함유된 316 스테인리스강 변형은 염화물이 풍부한 환경(예: 해수, 염수)에서 구멍이 생기지 않으며 부동태화 표면으로 사용 수명을 30% 연장합니다.
원활한 직경 전환이 필요한 산업용 파이프라인에 이상적입니다.
석유 및 가스 전송: 사워 가스 서비스용 NACE MR0175를 준수하여 고압 가스 파이프라인 및 정유 공정 라인의 파이프 크기를 줄입니다.
발전: 550°C에서 산화에 강한 304 스테인리스 스틸을 사용하여 증기 터빈을 화력 발전소의 더 작은 직경의 응축수 라인에 연결합니다.
화학 처리: 부식성 환경에서 반응기 입구/출구 간 전환, 의약품 제조에서 세척 가능한 표면에 대한 cGMP 표준 충족.
수처리: 염소 처리된 물과 연마성 입자를 견디는 316 스테인리스 스틸을 사용하여 고유량 수도 본관 및 폐수 펌프의 직경을 줄입니다.
Q: 언제 동심 리듀서와 편심 리듀서를 사용해야 합니까??
에이:흐름 대칭을 유지하려면 액체 전용 시스템에 동심원 감속기를 사용하십시오. 편심 감속기는 기액 혼합물에 더 적합하여 에어 포켓을 방지합니다.
Q: 이 감속기를 수직 파이프라인에 사용할 수 있나요??
에이:예, 동심 리듀서는 수직 설치에 적합하지만 용접 조인트에 응력이 가해지지 않도록 적절한 지지력을 확보해야 합니다.
Q: 스케줄 160 감속기의 최소 벽 두께는 얼마입니까??
에이:벽 두께는 크기에 따라 다릅니다(예: 1인치 스케줄 160의 벽은 3.73mm). 정확한 압력 등급은 ASME B16.9에 자세히 설명되어 있습니다.
Q: 맞춤형 축소 비율을 사용할 수 있나요??
에이:예, 비표준 비율(예: 3" ~ 1.5")은 주문 제작이 가능하며 리드 타임은 일반적으로 영업일 기준 10~15일이 소요됩니다.
