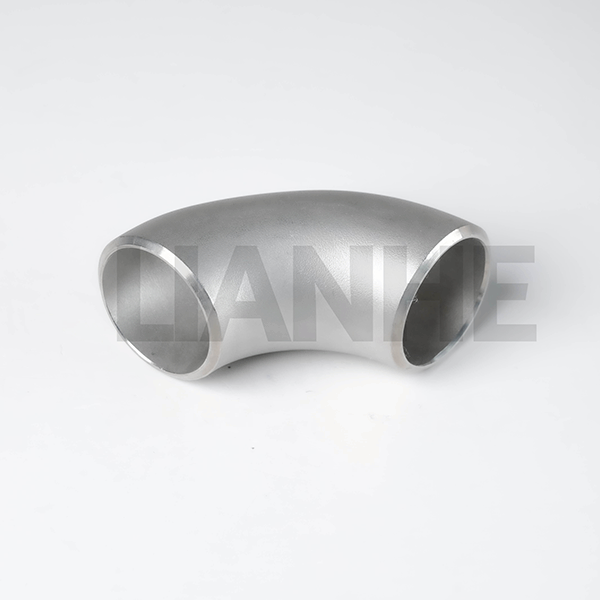

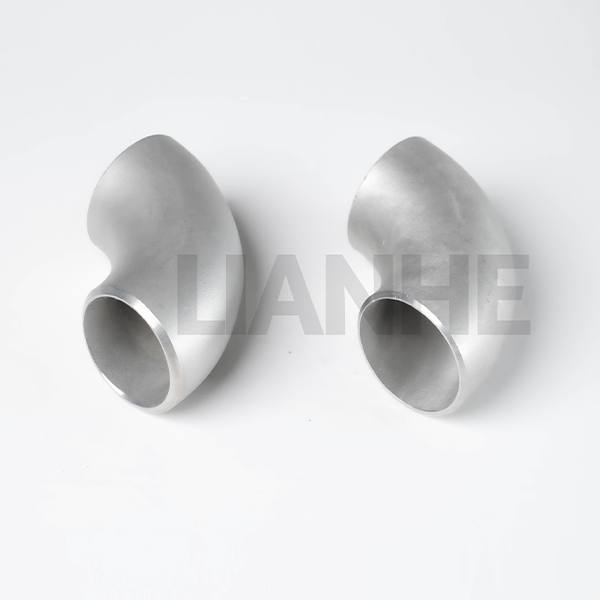

고압 스테인레스 스틸 90도 BW(맞대기 용접) LR(긴 반경) 엘보는 흐름 효율성과 구조적 안정성이 가장 중요한 고압, 고집적 배관 시스템용으로 설계된 정밀 엔지니어링 파이프 피팅입니다. 이음매 없는 304 또는 316 스테인리스 스틸로 제작된 이 엘보우는 1.5D 반경과 맞대기 용접 끝(ANSI B16.25 준수)을 갖추고 있어 중요한 응용 분야에서 압력 손실을 최소화하고 피로에 대한 최대 저항을 보장합니다.
프리미엄 심리스 디자인:
스테인레스강(304/316)의 단일 빌렛에서 압출되어 용접 이음새와 약점을 제거하고 최소 인장 강도가 515MPa이고 연신율이 ≥30%입니다.
ASME B31.1(전력 배관) 및 B31.3(공정 배관) 코드를 준수하는 완전 관통 용접을 위한 정밀 베벨(37.5° ±1.5°)로 끝나는 맞대기 용접.
흐름 및 응력 공학:
1.5D 중심선 반경(ANSI B16.9 준수)은 층류 흐름을 위한 하이드로포밍 내부 표면(Ra ≤1.6μm)을 사용하여 표준 엘보우에 비해 흐름 저항을 20% 줄입니다.
강화된 힐 및 토우 부분(1.2x 벽 두께)은 정유소의 펌프 및 압축기 연결에 중요한 열팽창력과 진동을 견뎌냅니다.
극한 환경 성능:
2% 몰리브덴을 함유한 316 스테인리스강 변형은 염화물이 풍부한 환경(예: 해수, 염수)에서 공식에 저항하며 부동태화 표면으로 부식 속도를 40% 줄입니다.
최대 2,500PSI(스케줄 80, 316 스테인리스 강)의 압력과 -196°C(LNG) ~ 650°C(증기)의 온도에 적합하며 고온 크리프 저항을 위한 열처리 옵션도 제공됩니다.
품질 보증:
용접부(해당되는 경우)에 대한 100% 방사선 검사(RT) 및 3D 레이저 스캐닝을 통한 치수 검사를 통해 ISO 9001:2015 및 고객별 사양 준수를 보장합니다.
미션 크리티컬 산업 및 인프라 프로젝트에 적합:
석유 및 가스 전송: 사워 가스 서비스용 NACE MR0175를 충족하는 316 스테인리스강을 사용하는 고압 가스 파이프라인 및 정유 공정 라인입니다.
원자력: 안전 관련 부품에 대한 ASME BPVC 섹션 III(클래스 2/3)을 준수하는 원자로의 2차 냉각수 라인입니다.
항공우주 연료 시스템: 항공기 지상 지원 장비의 고순도 연료 라인으로, 항공우주 피팅용 SAE AS4059를 충족하는 304 스테인리스 스틸을 사용합니다.
해양 추진: 대형 선박의 엔진 냉각 라인은 316 스테인리스 스틸로 캐비테이션 침식과 염수 부식을 20년 이상 견딥니다.
Q: 이 팔꿈치의 최소 굽힘 반경은 얼마입니까??
에이:장반경(LR) 설계는 파이프 직경의 1.5배(예: 4" NPS의 경우 152mm)의 굽힘 반경을 가지며 표준 LR 엘보우에 대한 ANSI B16.9를 준수합니다.
Q: 이 팔꿈치를 맞춤형 각도에 맞게 냉간 성형할 수 있나요??
에이:아니요. 냉간 성형으로 인해 재료의 무결성이 손상될 수 있습니다. 특정 프로젝트에 대한 열간 성형 공정을 통해 맞춤형 각도(예: 60°, 30°)를 사용할 수 있습니다.
Q: 장기간 사용 시 내부 부식 점검 방법은 무엇입니까??
에이:매년 초음파 두께(UT) 테스트를 사용하여 특히 연마성 매체나 부식성 유체에 노출된 영역에서 벽이 얇아지는 현상을 모니터링합니다.
Q: 민감한 애플리케이션을 위한 비자성 옵션이 있습니까??
에이:예, 316L 스테인리스 스틸은 낮은 투자율(<2.0μH/m)을 제공하여 MRI 시설 및 극저온 자석 시스템에 적합합니다.
