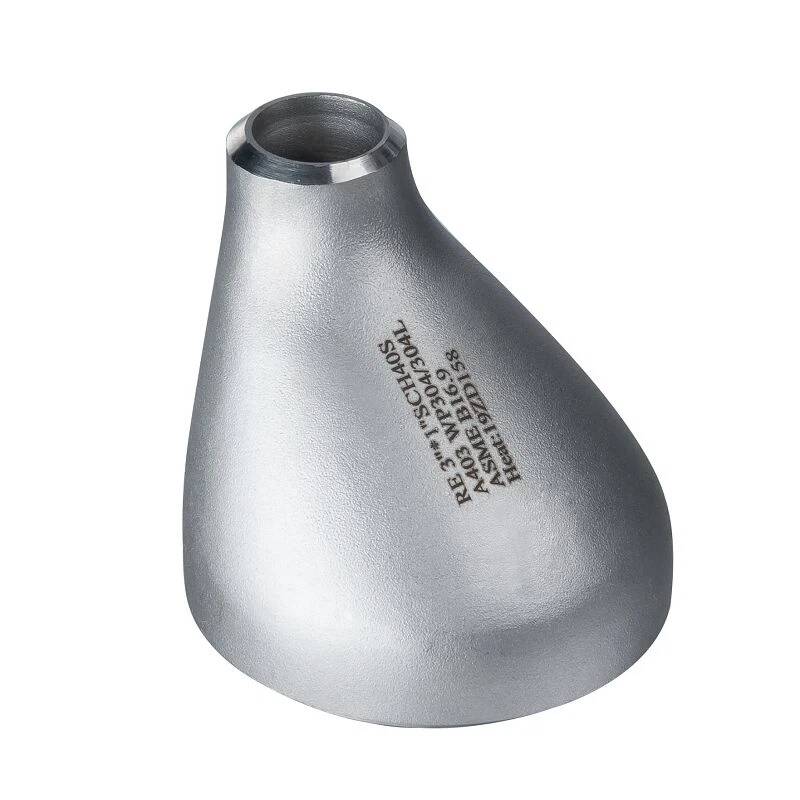

고성능 스테인레스 스틸 BW(버트 용접) 편심 감속기는 가스-액체 혼합물을 운반하는 시스템에서 다양한 직경의 파이프를 연결하여 공기 축적과 압력 손실을 최소화하도록 설계된 특수 파이프 피팅입니다. 심리스 304 또는 316 스테인리스 스틸로 제작된 이 감속기는 편심 설계(오프셋 중심선)와 맞대기 용접 끝이 특징이므로 액체 보유가 중요한 수평 파이프라인에 이상적입니다.
편심 설계의 이점:
비대칭 모양(평평한 상단, 곡선형 하단)은 수평선에 가스가 축적되는 것을 방지하여 슬러그 흐름을 줄이고 2상 시스템의 흐름 안정성을 향상시킵니다.
부드러운 전이 반경(파이프 직경의 1.5배)은 가스 중심 흐름에서 표준 동심원 감속기보다 압력 손실이 15% 더 낮은 층류 흐름을 보장합니다.
견고한 소재 구성:
ASTM A312 스테인리스강(304/316) 균일한 미세 구조를 위한 용액 어닐링 기능을 갖추고 있으며 높은 pH 및 염화물 환경에서 응력 부식 균열에 저항합니다.
최대 2,000PSI(316 스테인리스 스틸, 스케줄 80)의 작동 압력과 -196°C(LNG) ~ 650°C(증기)의 온도에 대해 정격화되었습니다.
정밀 용접 종료:
ANSI B16.25를 준수하는 맞대기 용접 끝단으로 일정 40/80 파이프의 완전 관통 용접이 가능하며 중요한 응용 분야에 대한 방사선 사진 테스트(RT) 옵션도 제공됩니다.
2"~36" NPS 크기로 제공되며, 일반적인 축소 비율(예: 10"~8", 6"~4") 및 요청 시 맞춤 크기로 제공됩니다.
부식 및 내마모성:
몰리브덴 합금이 포함된 316 스테인리스강 변형은 바닷물과 산성 매질에서 구멍이 뚫리는 것을 방지하는 반면, 304는 일반 산업 용도에 이상적입니다.
2상 흐름 및 수평 파이프라인 시스템에 적합:
석유 및 가스 업스트림: 웰헤드 흐름선 및 분리기의 직경을 줄이고 수평 작동 시 가스 트랩을 방지하여 효율적인 생산을 유지합니다.
HVAC 시스템: 기포 형성을 최소화하는 편심 설계로 상업용 건물의 작은 코일 라인에 대구경 냉수 본관을 연결합니다.
화학 처리: 정제소의 증류탑 출구와 이송관 사이를 전환하여 기액 혼합물의 원활한 흐름을 보장합니다.
해양공학: 316 스테인리스 스틸을 사용하여 바닷물 부식과 동적 하중을 견디며 선박의 빌지 및 평형수 라인의 크기를 줄입니다.
Q: 편심 설계는 어떻게 가스 축적을 방지합니까??
에이:평평한 상단 표면은 가스가 파이프 상단을 따라 흐르도록 하고 액체는 하단에 머물게 하여 수평 설치 시 슬러그 흐름을 줄입니다.
Q: 이 감속기를 수직 파이프라인에 사용할 수 있나요??
에이:주로 수평으로 사용하지만 수직으로 설치할 수도 있지만 동심 감속기는 수직 응용에 더 적합합니다.
Q: 벽이 두꺼운 리듀서에 권장되는 용접 준비는 무엇입니까??
에이:ASME BPVC 섹션 IX 용접 지침에 따라 벽이 12mm 이상인 경우 J 홈 또는 U 홈을 사용하여 완전한 관통을 보장합니다.
Q: 민감한 애플리케이션을 위한 비자성 옵션이 있습니까??
에이:예, 316L 스테인리스 스틸은 투자율이 낮아 자기 분리기 및 MRI 장비 근처에서 사용하기에 적합합니다.
