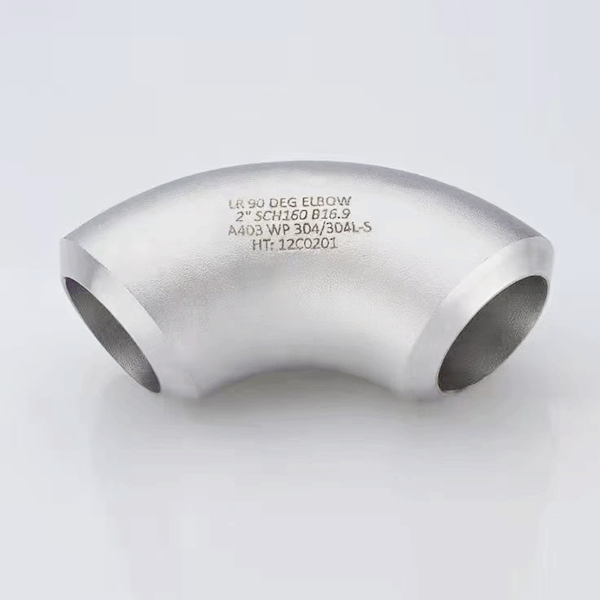

고강도 스테인레스 스틸 BW(맞대기 용접) 90도 SR(짧은 반경) 엘보는 최소한의 설치 공간이 중요한 소형 산업용 배관 시스템용으로 설계된 공간 절약형 파이프 피팅입니다. 304 또는 316 스테인리스 스틸로 제작된 이 엘보우는 1.0D 반경과 맞대기 용접 끝(ANSI B16.25 준수)을 갖추고 있어 좁은 레이아웃에서 구조적 무결성과 치수 효율성의 균형을 유지합니다.
공간 효율적인 디자인:
짧은 반경(1.0D) 굴곡 반경(예: 4" NPS의 경우 102mm)은 LR 엘보우에 비해 설치 길이를 30% 줄여 혼잡한 기계실 및 해양 플랫폼에 이상적입니다.
완전 관통 용접을 위한 정밀 베벨(37.5°)이 있는 맞대기 용접 끝부분은 ASME B16.9를 준수하며 수동 및 자동 용접 공정 모두에 적합합니다.
고성능 소재:
일반 산업용 304 스테인리스강(ASTM A312); 부식성 환경에 적합한 316 스테인리스강(ASTM A316), 최소 항복 강도는 205MPa입니다.
균일한 미세 구조를 위해 열처리(용체화 어닐링)되어 높은 pH 응용 분야에서 응력 부식 균열에 대한 저항성이 향상됩니다.
압력 및 온도 등급:
최대 2,000PSI(스케줄 80, 316 스테인리스 강)의 작동 압력과 -46°C ~ 650°C의 온도에 적합하며 증기, 오일 및 가스 시스템에 적합합니다.
굽힘 부분의 강화된 벽 두께(1.1x 표준)는 짧은 반경 설계에서 증가된 응력을 보상하여 장기적인 신뢰성을 보장합니다.
품질 및 규정 준수:
중요한 응용 분야에 대한 선택적인 정수압 테스트(1.5x MAWP) 및 자분 입자 검사(MPI)를 갖춘 100% 육안 및 치수 검사입니다.
해양 환경에서 향상된 부식 방지를 위해 맞춤형 코팅(예: 에폭시, PTFE)을 갖춘 1"~12" NPS 크기로 제공됩니다.
공간이 제한된 산업 및 상업용 시스템에 이상적입니다.
석유 및 가스 해양: H2S 및 해수 부식에 강한 316 스테인리스 스틸을 사용하여 플랫폼 모듈 및 해저 매니폴드의 컴팩트한 배관입니다.
발전소 터빈: 제한된 공간에서 압력 등급을 손상시키지 않고 꽉 구부려야 하는 가스 터빈 인클로저의 증기 라인.
산업기계: 프레스 및 사출 성형기의 유압 및 윤활 라인으로, 짧은 반경 설계로 움직이는 부품에 근접할 수 있습니다.
상업용 건물: 천장 보이드 및 라이저 샤프트의 HVAC 응축수 라인으로 다층 건축물의 공간 요구 사항을 줄입니다.
Q: SR 엘보우가 고유량 응용 분야에 적합한가요??
에이:SR 엘보우가 LR 엘보우에 비해 난류를 증가시키지만 적당한 유량에 적합합니다. 고속 시스템에는 LR 엘보우를 사용하십시오(레이놀즈 수 >40,000).
Q: 이 엘보우를 지진 지역에서 사용할 수 있나요??
에이:예. 하지만 반경이 짧은 엘보우가 지진 발생 시 더 높은 응력을 경험할 수 있으므로 추가적인 버팀대 요구 사항은 구조 엔지니어에게 문의하세요.
Q: SR 엘보우의 최소 권장 파이프 지지 간격은 얼마입니까??
에이:간격은 권장되는 LR 팔꿈치 간격의 50%여야 하며, 특히 수평 주행에서 굴곡 시 늘어짐과 응력을 최소화해야 합니다.
Q: 내화 코팅이 가능한가요??
에이:예, 팽창성 내화 코팅(ASTM E119 준수)을 적용하여 중요한 파이프라인 연결에 대해 2시간 내화 등급을 제공할 수 있습니다.
