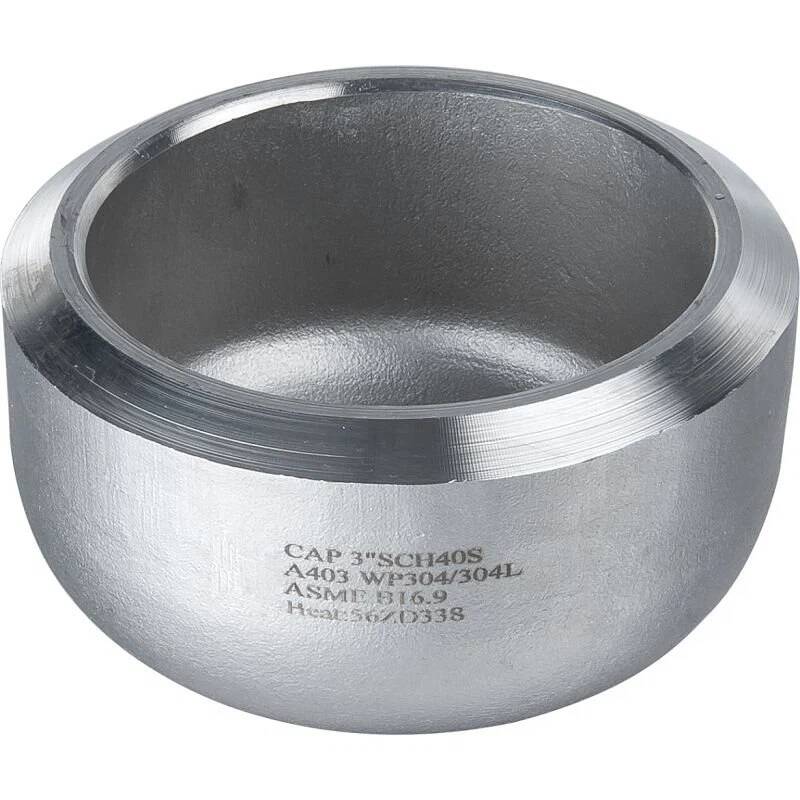

부식 방지 스테인레스 스틸 BW(맞대기 용접) 캡은 가혹하고 부식성이 있는 환경에서 맞대기 용접 파이프라인의 끝을 영구적으로 밀봉하도록 설계된 내구성이 뛰어난 파이프 피팅입니다. 304 또는 316 스테인리스 스틸로 제작된 이 캡은 이음새가 없는 디자인과 맞대기 용접 끝부분(ANSI B16.25 준수)을 갖추고 있어 고압 시스템에서 누출 방지 성능과 구조적 무결성을 보장합니다.
프리미엄 소재 및 디자인:
돔 모양(타원형 또는 접시형)의 무봉제 스테인리스 스틸(304/316)로 압력을 균등하게 분배하며 최대 3,000PSI(316 스테인리스 스틸, 스케줄 160)의 작동 압력 등급을 받았습니다.
완전 관통 용접을 위한 경사진 모서리(37.5°)가 있는 맞대기 용접 끝부분은 ASME B16.9를 준수하며 중요한 파이프라인 종단 처리에 적합합니다.
환경 저항:
3.5% 몰리브덴을 함유한 316 스테인리스강 변형은 해수, 염화물 및 황화물에 구멍이 생기지 않으며 부동태화 표면으로 해양 환경에서 사용 수명을 50% 연장합니다.
온도 범위: -250°C ~ 800°C, 극저온 LNG 터미널 및 고온로 배기 라인에 적합합니다.
설치 및 규정 준수:
1" ~ 48" NPS 크기로 제공되며 벽 두께는 파이프라인 일정(40/80/160)과 일치하여 ASME B31.3 공정 배관 코드와의 호환성을 보장합니다.
고온 응용 분야에서 용접으로 인한 응력을 제거하기 위해 벽이 두꺼운 캡에 대한 선택적인 열처리(응력 완화).
품질 관리:
규제 산업에서 추적성을 제공하기 위해 재료 인증서(MTC)를 갖춘 100% 수압 테스트(1.5x MAWP) 및 치수 검사가 제공됩니다.
극한 환경에서 영구적인 파이프 끝단 밀봉에 적합합니다.
석유 및 가스 해양: 산성 가스 환경을 위한 NACE MR0175를 충족하는 316 스테인리스강으로 버려진 유정과 해저 파이프라인 끝점을 밀봉합니다.
화학공장: 위험 물질 봉쇄에 대한 OSHA 표준을 준수하는 저장 탱크 및 반응 용기의 부식성 유체 라인을 종료합니다.
발전: 550°C에서 10년 이상 동안 산화를 방지하는 304 스테인리스 스틸을 사용하여 터빈 바이패스 시스템의 증기 파이프라인 끝점을 밀봉합니다.
해양공학: 선체 관통부와 밸러스트 탱크 배출구를 316 스테인리스 스틸로 밀봉하여 바닷물에 지속적으로 침수되는 것을 방지합니다.
Q: 캡과 블라인드 플랜지의 차이점은 무엇입니까??
에이:캡은 파이프 끝단에 직접 용접되는 반면 블라인드 플랜지는 볼트로 고정되어 재사용이 가능합니다. 캡은 영구적이며 플랜지는 제거 가능합니다.
Q: 캡을 임시 파이프라인 폐쇄에 사용할 수 있나요??
에이:네, 하지만 장기간 사용하려면 영구 용접을 권장합니다. 임시 폐쇄의 경우 제거 가능한 플러그가 있는 블라인드 플랜지 또는 용접 올렛을 고려하십시오.
Q: 벽이 두꺼운 캡의 적절한 용접 침투를 보장하는 방법?
에이:다중 패스 용접과 함께 GTAW(TIG)를 사용하여 방사선 사진 테스트(RT)를 통해 검증된 대로 각 패스가 100% 침투를 달성하도록 보장합니다.
Q: 가연성 환경에서 캡을 위한 화재 안전 설계가 있습니까??
에이:예, 캡은 화재 방지 재료(예: 플랜지용 흑연 개스킷)로 설계할 수 있지만 캡 자체는 단단하고 개스킷이 필요하지 않습니다.
