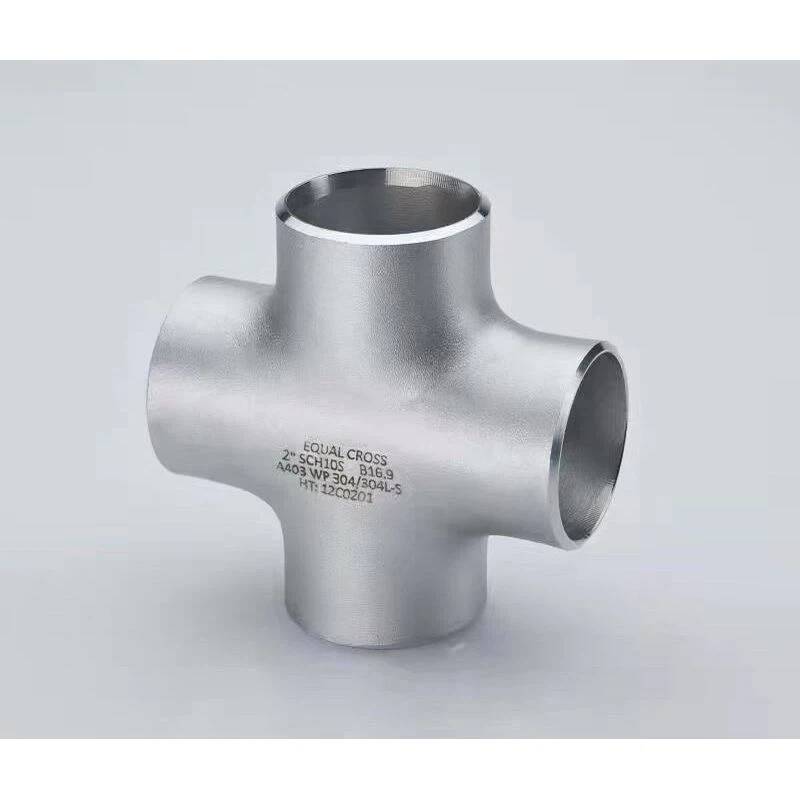

고압 스테인레스 스틸 BW(맞대기 용접) 크로스는 고압, 고온 산업용 파이프라인에서 4방향 연결을 생성하도록 설계된 견고한 파이프 피팅입니다. 심리스 304 또는 316 스테인리스 스틸로 제작된 이 크로스는 맞대기 용접 끝 부분(ANSI B16.25 준수)과 강화된 설계를 특징으로 하여 중요한 응용 분야에서 구조적 무결성과 누출 없는 성능을 보장합니다.
견고한 건설:
동일하거나 축소된 분기 크기를 갖춘 무봉제 스테인리스 스틸 본체(304/316), 최대 2,500 PSI(스케줄 80, 316 스테인리스 스틸)의 작동 압력 및 -46°C ~ 815°C의 온도 등급.
강화된 중앙 섹션(1.5x 벽 두께)은 다방향 압력 하중을 견디고 분기 접합부의 응력 집중을 줄입니다.
정밀 용접 종료:
완전 관통 용접을 위한 경사진 모서리(37.5° ±1°)가 있는 맞대기 용접 끝부분은 ASME B16.9를 준수하며 자동 및 수동 용접 공정 모두에 적합합니다.
동일한 교차(모든 분기가 동일한 크기) 및 축소 교차(분기 크기가 하나의 공칭 크기에 따라 다름)로 제공되어 파이프라인 설계의 다양성을 제공합니다.
흐름 및 스트레스 최적화:
부드러운 내부 전환(반경 ≥1.0x 파이프 벽 두께)은 다중 분기 시스템의 층류 흐름을 위한 하이드로포밍 내부 표면(Ra ≤1.6μm)을 통해 난류 및 압력 손실을 최소화합니다.
몰리브덴이 함유된 316 스테인리스강 변형은 염화물이 풍부한 매질에서 구멍이 생기지 않아 해수 및 염수 분배 시스템에 이상적입니다.
품질 보증:
3D 스캐닝을 통한 치수 검사를 통해 중요한 응용 분야의 용접에 대한 100% 방사선 검사(RT)로 정렬 정확도(12" NPS의 경우 ±0.5mm)를 보장합니다.
ISO 9001:2015 및 고객별 사양(예: 석유 및 가스 프로젝트용 Shell MESC SPE 77/300)을 준수합니다.
복잡한 산업용 파이프라인 네트워크에 이상적:
석유 및 가스 정유소: 사워 서비스를 위해 NACE MR0175를 충족하는 316 스테인리스강을 사용한 프로세스 장치, 플레어 시스템 및 열 교환기 네트워크의 다중 분기 연결입니다.
발전: 증기 헤더 시스템과 응축수 회수 라인의 4방향 연결로, 복합 사이클 플랜트의 주기적인 열 부하를 견뎌냅니다.
화학 처리: 회분식 반응기 및 증류탑에 원료를 분배하는 균등 교차 설계로 균형 잡힌 흐름 분배가 가능합니다.
수처리: 여과 스키드 및 역삼투 플랜트의 다중 배출구 연결로, 컴팩트한 레이아웃에서 크기 전환을 위한 교차 옵션이 줄어듭니다.
Q: 리듀싱 크로스의 최대 허용 압력은 얼마입니까??
에이:압력 등급은 가장 작은 분기 크기에 따라 결정됩니다. 특정 크기-압력 조합에 대해서는 데이터시트를 참조하십시오.
Q: 지진이 발생하는 지역에서도 십자가를 사용할 수 있나요??
에이:예, 하지만 다중 분기 피팅은 진동 피로에 더 취약하므로 측면 힘을 흡수하기 위해 교차 접합부에 추가 브레이싱을 포함합니다.
Q: 크로스 용접 결함 검사 방법?
에이:초음파 테스트(UT) 또는 자분탐상 검사(MPI)를 사용하여 특히 분기와 메인 연결부에서 표면/지하 결함을 감지합니다.
Q: 민감한 응용 분야에 사용할 수 있는 비자성 버전이 있습니까??
에이:예, 316L 스테인리스 스틸은 투자율이 낮아 자기 분리기 및 MRI 장비 근처에서 사용하기에 적합합니다.
